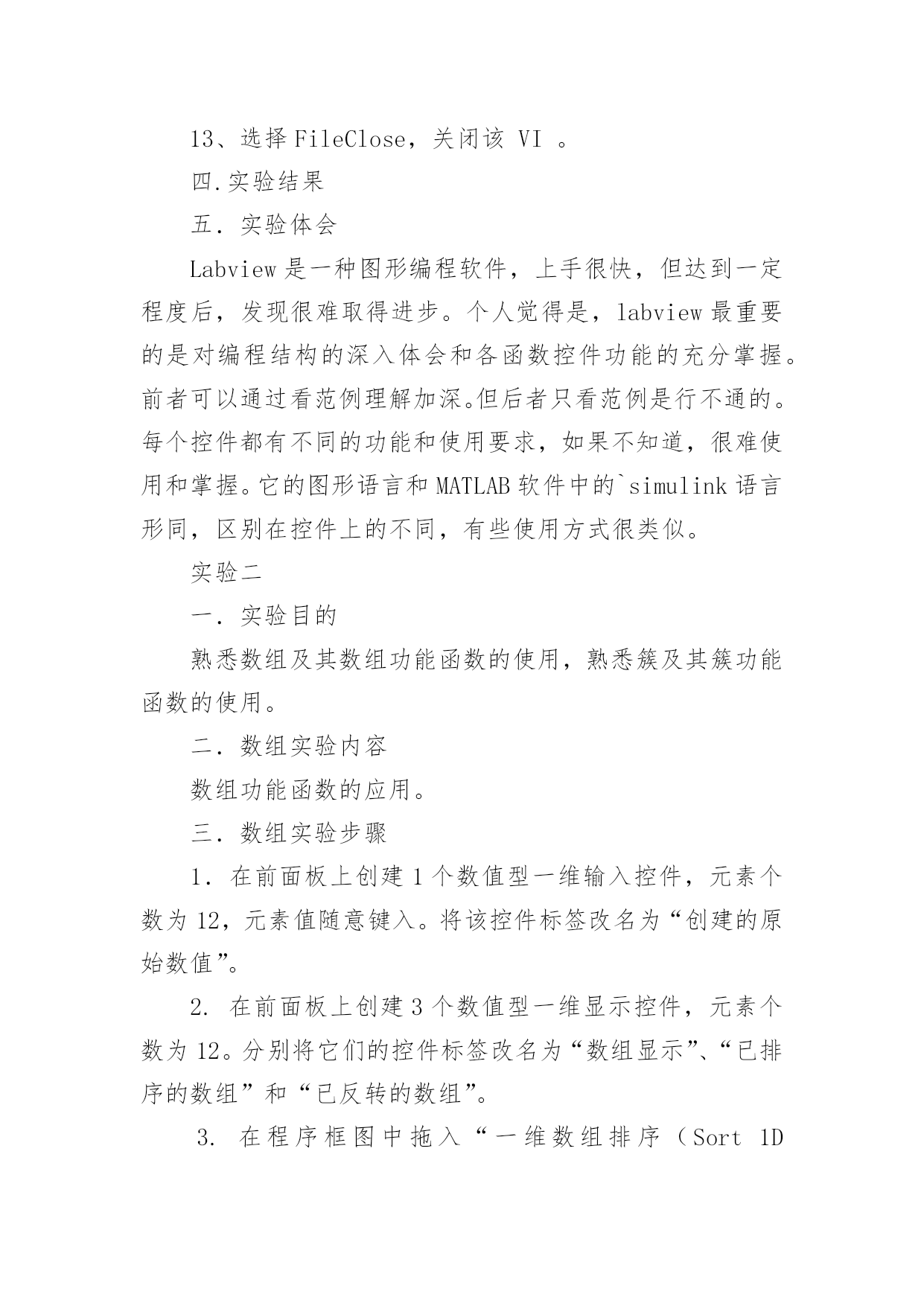

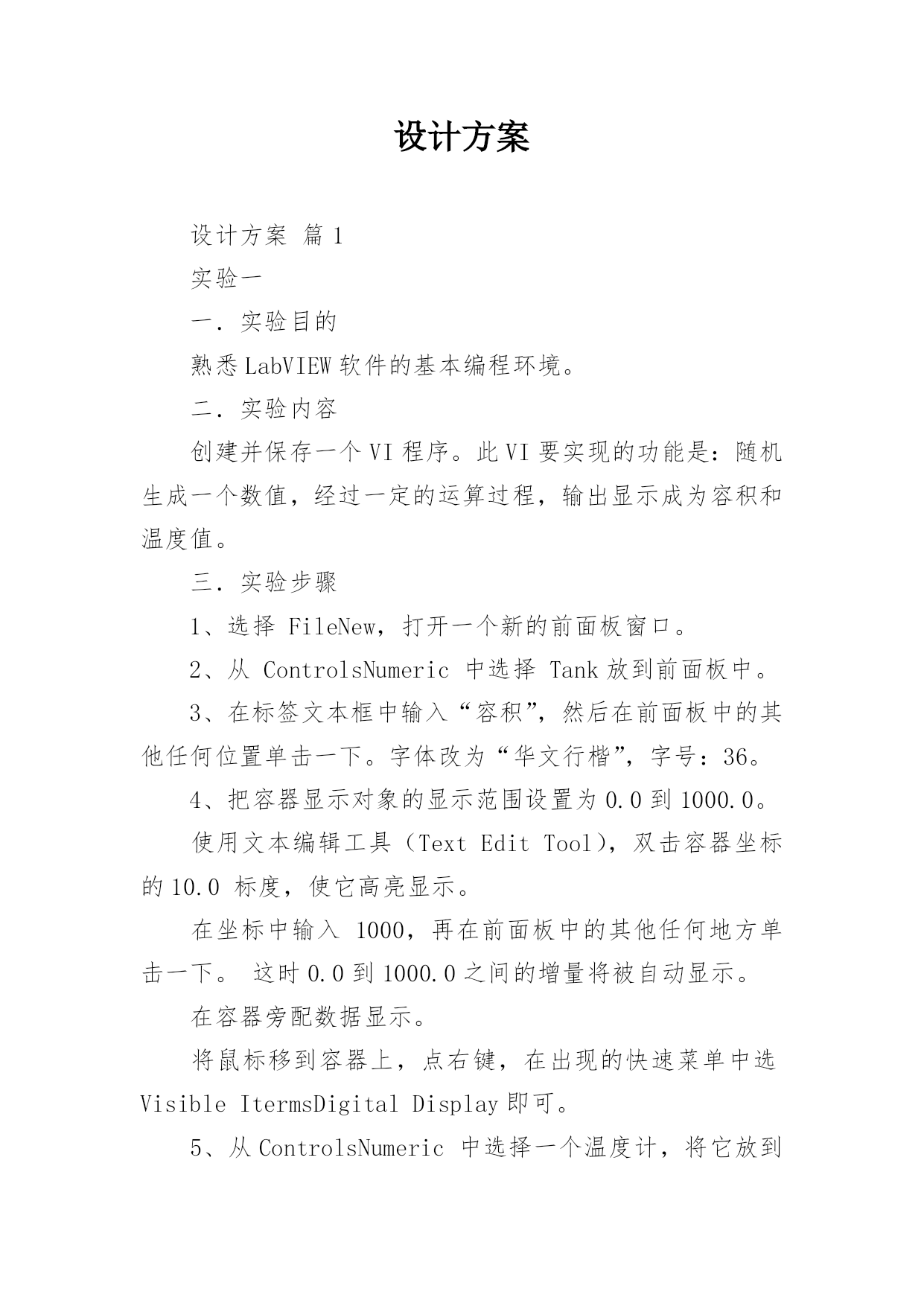

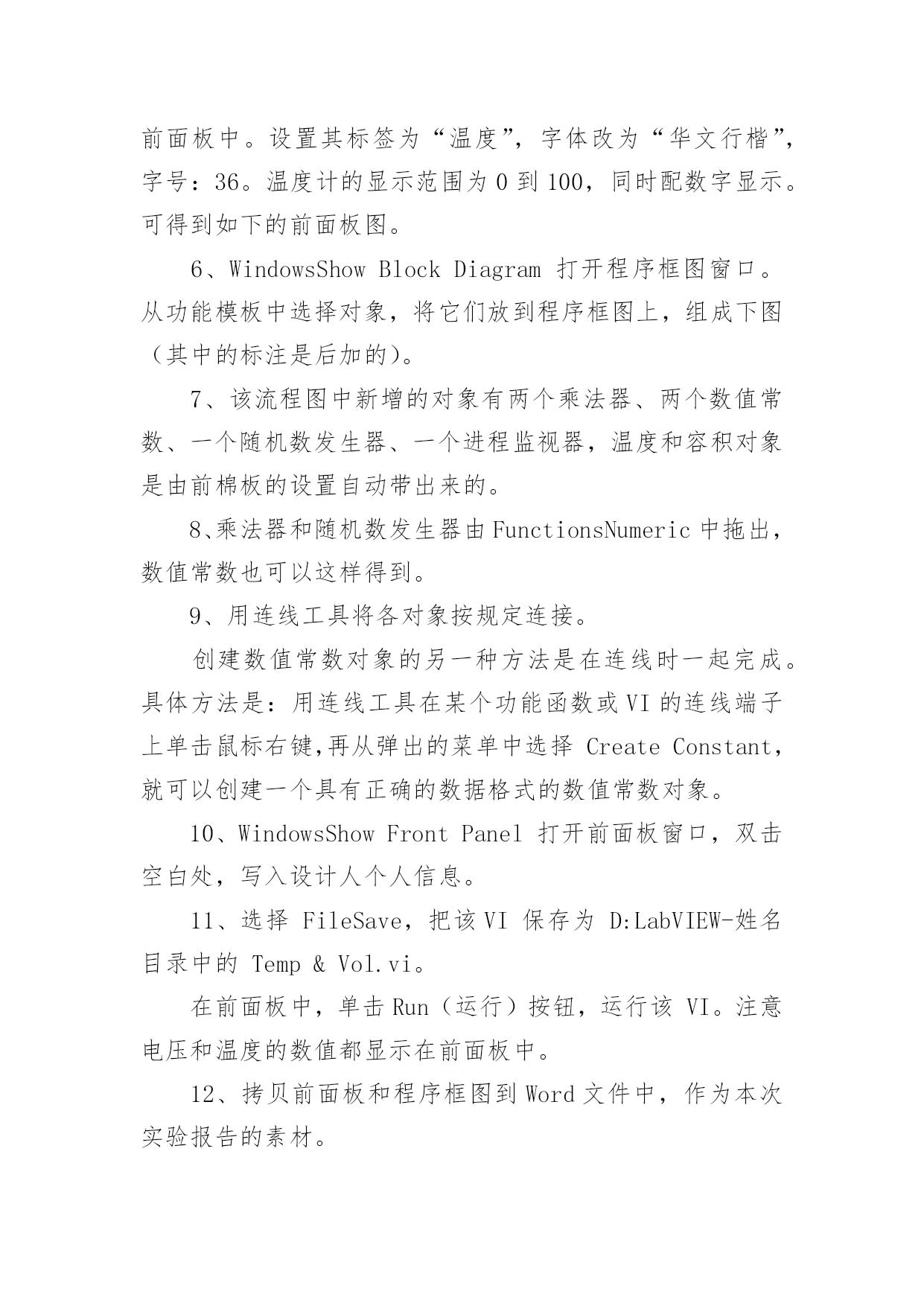

设计方案设计方案篇1实验一一．实验目的熟悉LabVIEW软件的基本编程环境。二．实验内容创建并保存一个VI程序。此VI要实现的功能是：随机生成一个数值，经过一定的运算过程，输出显示成为容积和温度值。三．实验步骤1、选择FileNew，打开一个新的前面板窗口。2、从ControlsNumeric中选择Tank放到前面板中。3、在标签文本框中输入“容积”，然后在前面板中的其他任何位置单击一下。字体改为“华文行楷”，字号：36。4、把容器显示对象的显示范围设置为0.0到1000.0。使用文本编辑工具（TextEditTool），双击容器坐标的10.0标度，使它高亮显示。在坐标中输入1000，再在前面板中的其他任何地方单击一下。这时0.0到1000.0之间的增量将被自动显示。在容器旁配数据显示。将鼠标移到容器上，点右键，在出现的快速菜单中选VisibleItermsDigitalDisplay即可。5、从ControlsNumeric中选择一个温度计，将它放到前面板中。设置其标签为“温度”，字体改为“华文行楷”，字号：36。温度计的显示范围为0到100，同时配数字显示。可得到如下的前面板图。6、WindowsShowBlockDiagram打开程序框图窗口。从功能模板中选择对象，将它们放到程序框图上，组成下图（其中的标注是后加的）。7、该流程图中新增的对象有两个乘法器、两个数值常数、一个随机数发生器、一个进程监视器，温度和容积对象是由前棉板的设置自动带出来的。8、乘法器和随机数发生器由FunctionsNumeric中拖出，数值常数也可以这样得到。9、用连线工具将各对象按规定连接。创建数值常数对象的另一种方法是在连线时一起完成。具体方法是：用连线工具在某个功能函数或VI的连线端子上单击鼠标右键，再从弹出的菜单中选择CreateConstant，就可以创建一个具有正确的数据格式的数值常数对象。10、WindowsShowFrontPanel打开前面板窗口，双击空白处，写入设计人个人信息。11、选择FileSave，把该VI保存为D:LabVIEW-姓名目录中的Temp&Vol.vi。在前面板中，单击Run（运行）按钮，运行该VI。注意电压和温度的数值都显示在前面板中。12、拷贝前面板和程序框图到Word文件中，作为本次实验报告的素材。13、选择FileClose，关闭该VI。四.实验结果五．实验体会Labview是一种图形编程软件，上手很快，但达到一定程度后，发现很难取得进步。个人觉得是，labview最重要的是对编程结构的深入体会和各函数控件功能的充分掌握。前者可以通过看范例理解加深。但后者只看范例是行不通的。每个控件都有不同的功能和使用要求，如果不知道，很难使用和掌握。它的图形语言和MATLAB软件中的`simulink语言形同，区别在控件上的不同，有些使用方式很类似。实验二一．实验目的熟悉数组及其数组功能函数的使用，熟悉簇及其簇功能函数的使用。二．数组实验内容数组功能函数的应用。三．数组实验步骤1．在前面板上创建1个数值型一维输入控件，元素个数为12，元素值随意键入。将该控件标签改名为“创建的原始数值”。2.在前面板上创建3个数值型一维显示控件，元素个数为12。分别将它们的控件标签改名为“数组显示”、“已排序的数组”和“已反转的数组”。3.在程序框图中拖入“一维数组排序（Sort1DArray）”和“反转一维数组（Reverse1DArray）”两个函数，并按图1（b）连线。4.在前面板上拖入3个数值型显示控件，分别将它们的控件标签改名为“最大值”、“最小值”和“元素”。5.在前面板上拖入1个数值型输入控件，将它的控件标签改名为“索引”。6.在程序框图中拖入“索引数组（IndexArrary）”和“数组最大值和最小值（ArraryMax&Min）”，并按图1（b）连线。7.在前面板上键入设计人信息。8.在前面板上点击“连续运行”按钮，运行程序，改变参数，观测结果。9.将文件保存，并拷贝前面板和程序框图到Word文件中，作为本次实验报告的素材。四．簇实验内容创建簇、分解簇、捆绑簇的功能将一个簇中内容在另一个簇中显示出来。五．簇实验步骤1.打开前面板，创建1个簇壳（Array&Clusterpalette），标签改为“输入簇（InputCluster）”，拖曳至适当大小。2.在这个簇壳中放置1个数值输入控件，1个布尔开关按键控件，1个数值型温度计控件和1个字符串型输入控件。3.仿照以上步骤，创建1个“输出簇（OutputCluster）”如上。注意将各控件（Control）改为相应的显示型（indicator）。4.用快速菜单查看两个簇的序是否一致，若有差别，改之。5.在程序框图上拖入“解除绑定（unbundle）”、“绑定（bu
