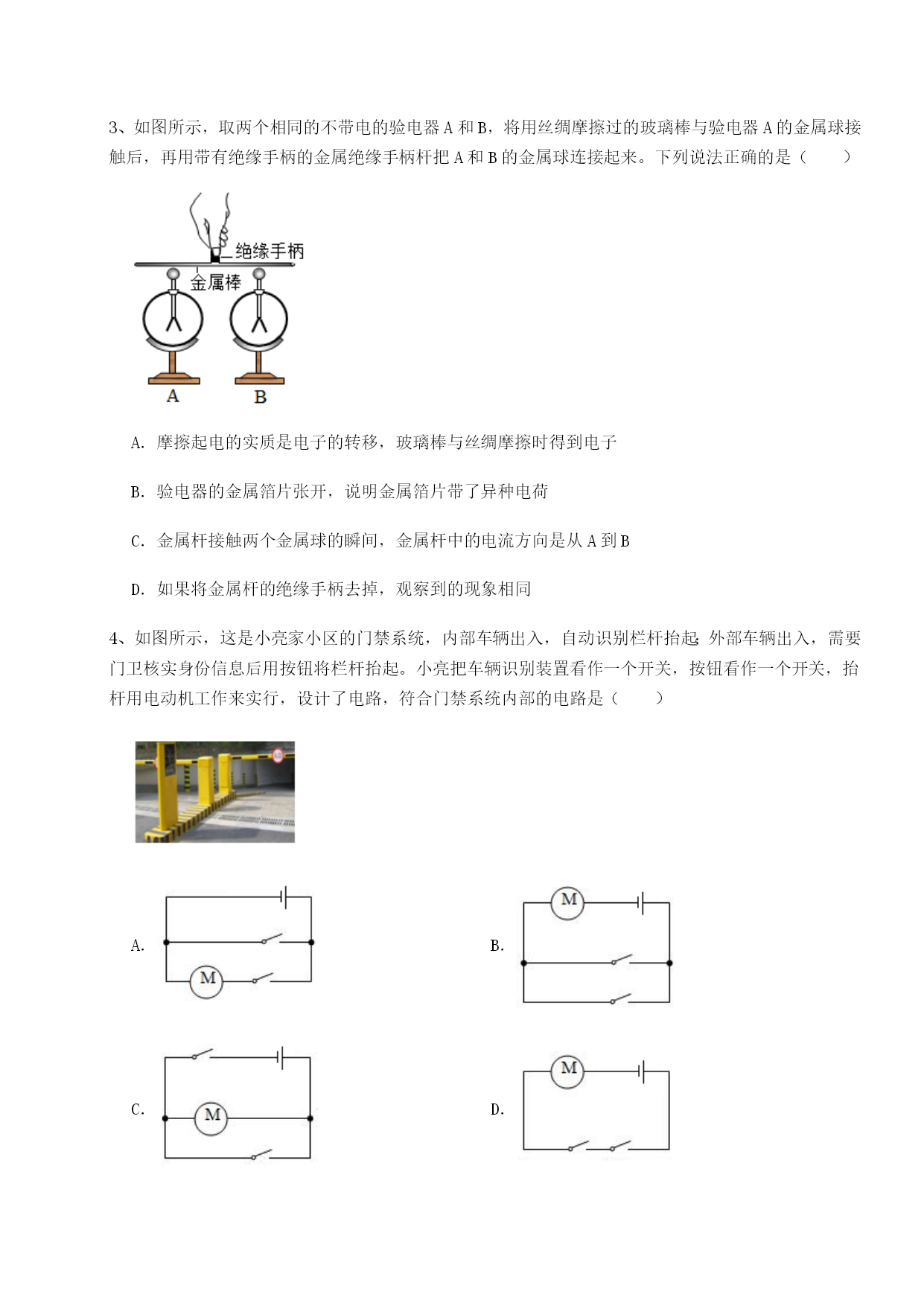

重庆市北山中学北师大版物理九年级第十一章简单电路达标测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（）A．L1处发生断路B．L1被短接C．L2处发生断路D．L2被短接2、如图所示，A、B、C、D四个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图，已知A球与用丝绸摩擦过的玻璃棒所带的电荷相同，那么D球带（）A．正电荷B．负电荷C．不带电D．以上三种都有可能3、如图所示，取两个相同的不带电的验电器A和B，将用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属绝缘手柄杆把A和B的金属球连接起来。下列说法正确的是（）A．摩擦起电的实质是电子的转移，玻璃棒与丝绸摩擦时得到电子B．验电器的金属箔片张开，说明金属箔片带了异种电荷C．金属杆接触两个金属球的瞬间，金属杆中的电流方向是从A到BD．如果将金属杆的绝缘手柄去掉，观察到的现象相同4、如图所示，这是小亮家小区的门禁系统，内部车辆出入，自动识别栏杆抬起；外部车辆出入，需要门卫核实身份信息后用按钮将栏杆抬起。小亮把车辆识别装置看作一个开关，按钮看作一个开关，抬杆用电动机工作来实行，设计了电路，符合门禁系统内部的电路是（）A．B．C．D．5、取两个相同的验电器A和B，用毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带上电荷，可以看到A的金属箔张开，B的金属箔闭合(如图所示甲)。用带有绝缘柄的金属棒把A和B连接起来(如图所示乙)，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述正确的是()A．用毛皮摩擦过的橡胶棒接触验电器A的金属球，图甲中验电器A带正电B．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电流方向是自A向BC．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电子运动方向是自A向BD．图乙实验中将金属棒换成玻璃棒，实验现象与金属棒的现象相同6、在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（）A．B．C．D．7、如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（）测试点a、ca、bb、c电压表示数有示数无示数有示数A．L1短路B．L2短路C．L1断路D．L2断路8、在如图所示的各电路中，开关闭合后，两盏小灯泡都能发光的是（）A．B．C．D．9、在物理实验中，往往要对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律。下列四个实验中，通过多次测量减小误差的是（）A．在探究“并联电路电流关系”时，测量多组对应的干路电流和支路电流B．在探究“液体压强的影响因素”时，多次改变液体密度、深度，测量对应的压强C．在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流D．在测量“某种物质的密度”时，测量多组质量与体积10、下列说法正确的是（）A．同种电荷互相吸引B．电流表可以直接连在电源两极上C．长度相同的两根铝线，粗的比细的电阻大D．电路中有电流，电路两端就一定有电压第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是工厂、加油站里常见的静电清除杆。当工人进行静电清除时，只需站在杆旁手摸清除杆顶部的黑色圆球即可，清除杆顶部的黑色圆球是（选填“导体”或“绝缘体”），若人体带负电，则清除静电时的瞬时电流方向为（选填“由上到下”或“由下到上”）。摩擦起电的实质是的转移。2、在如图所示的电路中：当S1，S2都断开时，能发光的灯泡是，它们是联。3、如图所示，小灯泡L和电阻R中电流I随电压U变化图像，若将它们并联接在电压为2V的电源两端时，电路中的总电流为A；若将它们串联接在电压为4V的电源两端时，电路中的总电流为A。4、如图所示电路中，当开关闭合，断开时，灯泡L1、L3发光，L2不发光。当开关S、S1、S2均闭合后，电路的连接方式是联，电流表测量的是通过的电流。
