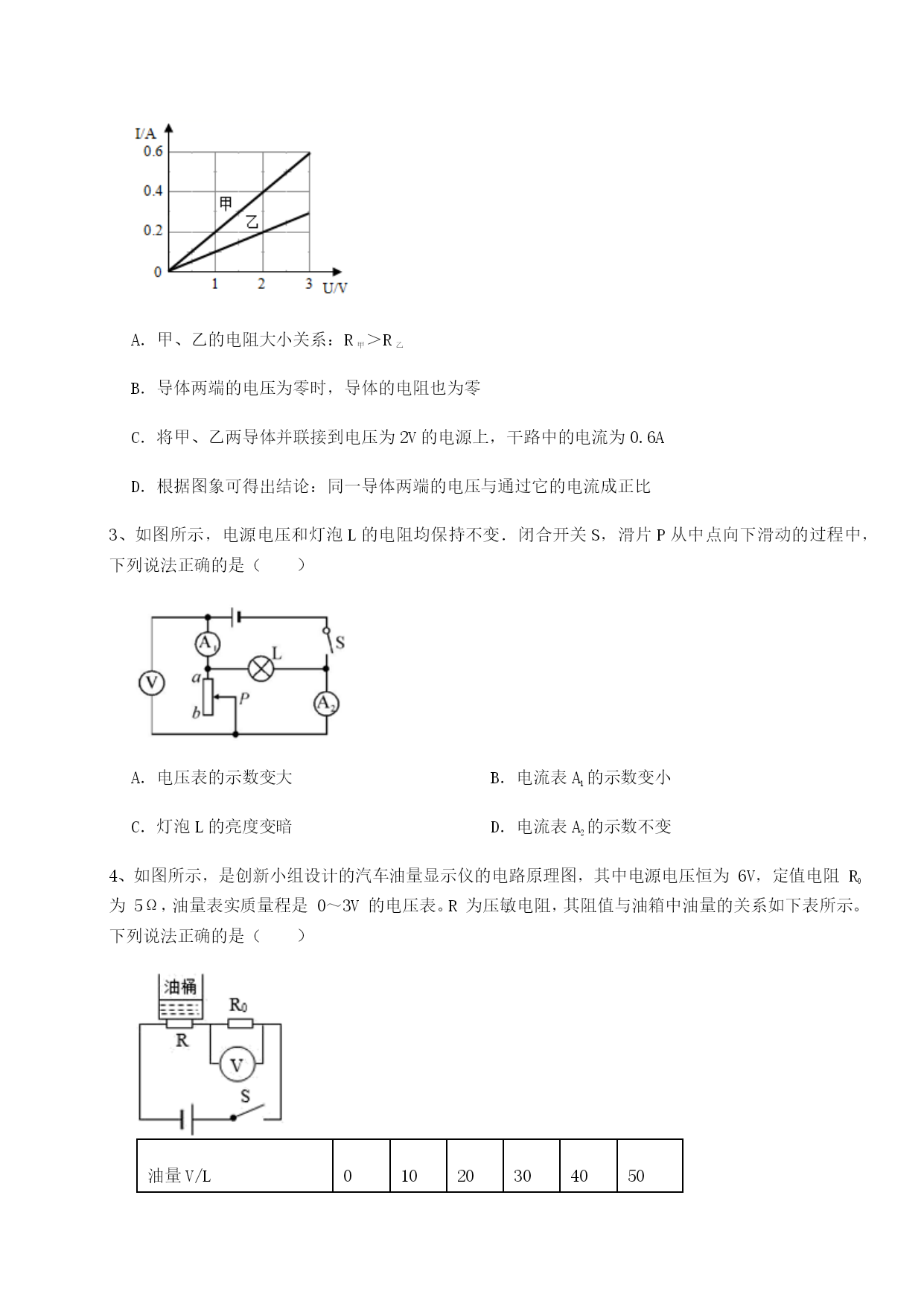

北师大版物理九年级全册第十二章欧姆定律章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是导体甲和乙的U﹣I图象，小阳对图象信息作出的判断中正确的是（）A．导体乙中的电流跟它两端的电压成正比B．当导体甲两端电压为0时，其电阻值为0C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为3VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A2、小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（）A．甲、乙的电阻大小关系：R甲＞R乙B．导体两端的电压为零时，导体的电阻也为零C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6AD．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比3、如图所示，电源电压和灯泡L的电阻均保持不变．闭合开关S，滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1的示数变小C．灯泡L的亮度变暗D．电流表A2的示数不变4、如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒为6V，定值电阻R0为5Ω，油量表实质量程是0～3V的电压表。R为压敏电阻，其阻值与油箱中油量的关系如下表所示。下列说法正确的是（）油量V/L01020304050压敏电阻R/Ω2520151052.5A．油箱油量增多时，压敏电阻R的阻值变大B．电压表示数为3V时，油箱中的油量为50LC．油箱中的油量为20L时，R0两端的电压为1.5VD．油箱中油量减少时，电路消耗电能的总功率变大5、如图甲所示的电路中，R1是定值电阻，电流表量程为0~0.6A，图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是（）A．电源电压为6VB．R1的阻值为20ΩC．R2能安全连入电路中的最小电阻值为10ΩD．R2为20Ω时，整个电路通电10s耗电32J6、小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，“”是用电表改造而成的药量表，如图所示。下列说法正确的是（）A．药量表由电压表改造而成，药液量减少时示数变小B．药量表由电压表改造而成，药液量减少时示数变大C．药量表由电流表改造而成，药液量减少时示数变小D．药量表由电流表改造而成，药液量减少时示数变大7、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（）A．当R1与R2两端的电压为0时，它们的电阻也为0B．用不同的电阻研究电流与电压的关系得出的结论不一样C．在电阻一定时，导体两端的电压与通过导体的电流成正比D．R1与R2的阻值之比为1:28、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大9、如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出如图中的I-U关系图像正确的是（）A．B．C．D．10、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．该导体的电阻为5ΩD．当导体两端的电压为2V时，电流为0.6A第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，闭合开关S，灯L1、L2都能发光，则甲是表、乙是表，此时甲、乙两表的示数之比为3:4，则L1、L2电阻之比为。2、如图所示电路，电源电压恒定，定值电阻，，当S1闭合，S2、S3断开时，电流表的示数为，电源电压为；当S2闭合，S1、S3断开时，电流表示数为A；当S1、S3闭合，S2断开时，电流表示数为A。3、如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将，电流表A的示数将(选填“变大”“变小”“不变”)。4、如图所示，电路中电源电压恒定，定值电阻R1＝12Ω，只闭合开关S1，电流表示数为0.3
