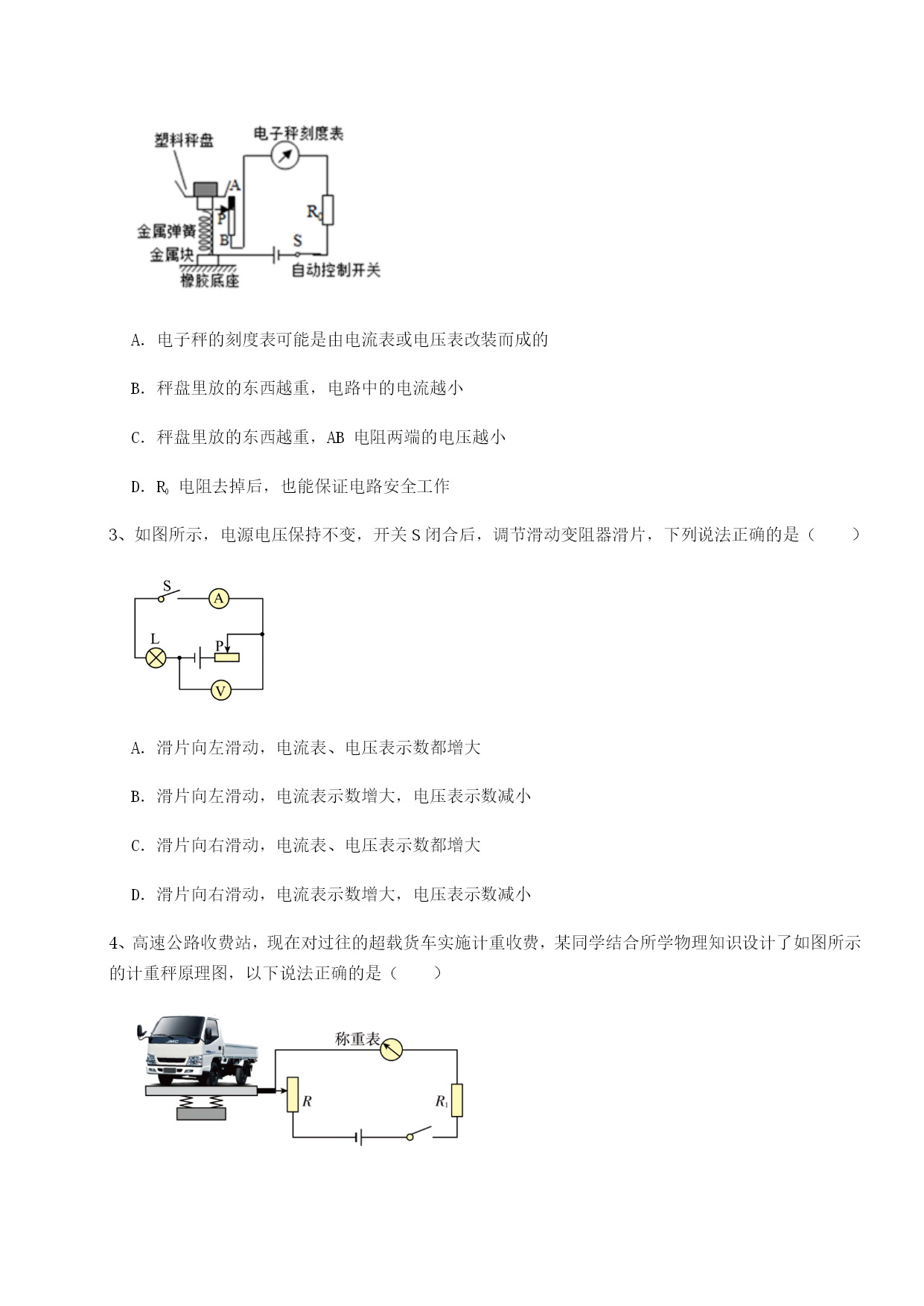

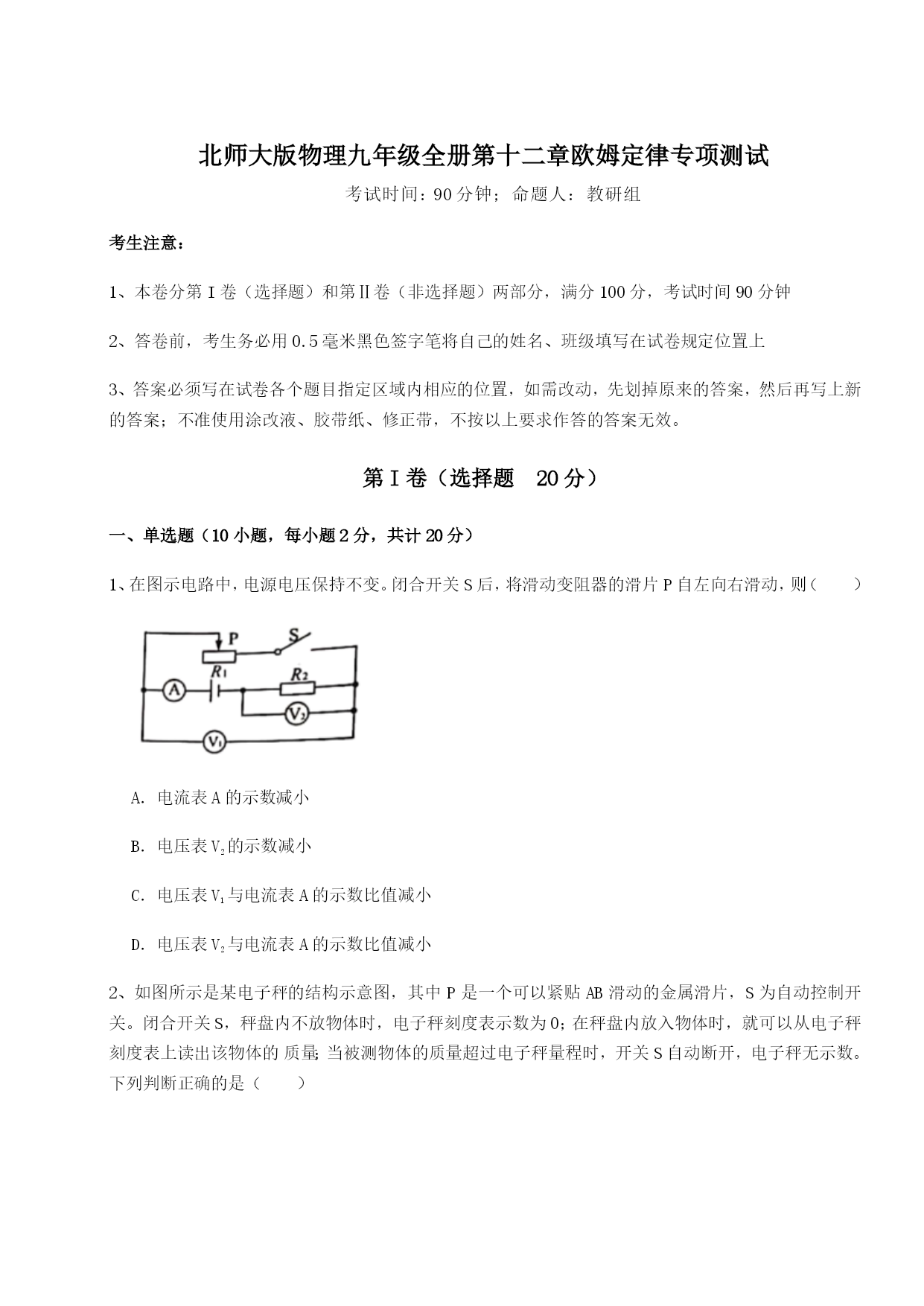

北师大版物理九年级全册第十二章欧姆定律专项测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则（）A．电流表A的示数减小B．电压表V2的示数减小C．电压表V1与电流表A的示数比值减小D．电压表V2与电流表A的示数比值减小2、如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。下列判断正确的是（）A．电子秤的刻度表可能是由电流表或电压表改装而成的B．秤盘里放的东西越重，电路中的电流越小C．秤盘里放的东西越重，AB电阻两端的电压越小D．R0电阻去掉后，也能保证电路安全工作3、如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A．滑片向左滑动，电流表、电压表示数都增大B．滑片向左滑动，电流表示数增大，电压表示数减小C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数增大，电压表示数减小4、高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A．称重表其实是一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大5、如图甲所示的电路中，R1是定值电阻，电流表量程为0~0.6A，图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是（）A．电源电压为6VB．R1的阻值为20ΩC．R2能安全连入电路中的最小电阻值为10ΩD．R2为20Ω时，整个电路通电10s耗电32J6、灯泡L标有“6V6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A．灯泡L能正常发光，且电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为1VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W7、公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压8、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（）A．电流表A1的示数变小B．电压表V的示数变大C．电流表A2与电流表A1的差值变大D．电压表V的示数与电流表A2的示数的比值变大9、小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，“”是用电表改造而成的药量表，如图所示。下列说法正确的是（）A．药量表由电压表改造而成，药液量减少时示数变小B．药量表由电压表改造而成，药液量减少时示数变大C．药量表由电流表改造而成，药液量减少时示数变小D．药量表由电流表改造而成，药液量减少时示数变大10、如图所示电路，电源电压恒定，开关闭合后，各电表量程合适且均有示数，现将滑动变阻器R2的滑片P向右滑动的过程中，下列说法中正确的是（）A．电流表A1和A2示数都变小B．电压表V的示数变大C．电压表V与电流表A1的示数之比变大D．电压表V与电流表A2的示数之比变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、有两只定值电阻，分别标有“2A10Ω”和“1A5Ω”的字样，它们串联起来的总电阻是Ω，为确保这个串联电路中两个电阻的安全，“2A10Ω”这个定值电阻两端的最大电压为。2、如图所示电路、电源电压恒定，R1＝20Ω，R2＝10Ω，当S1闭合，S2、S3断开时，电流表的示数为0.3A，电
