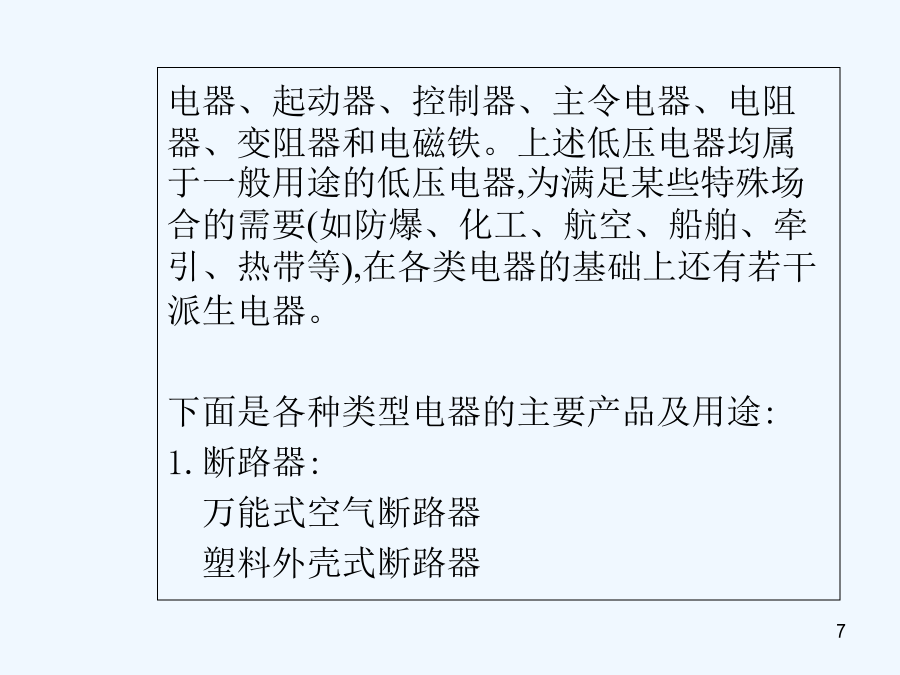

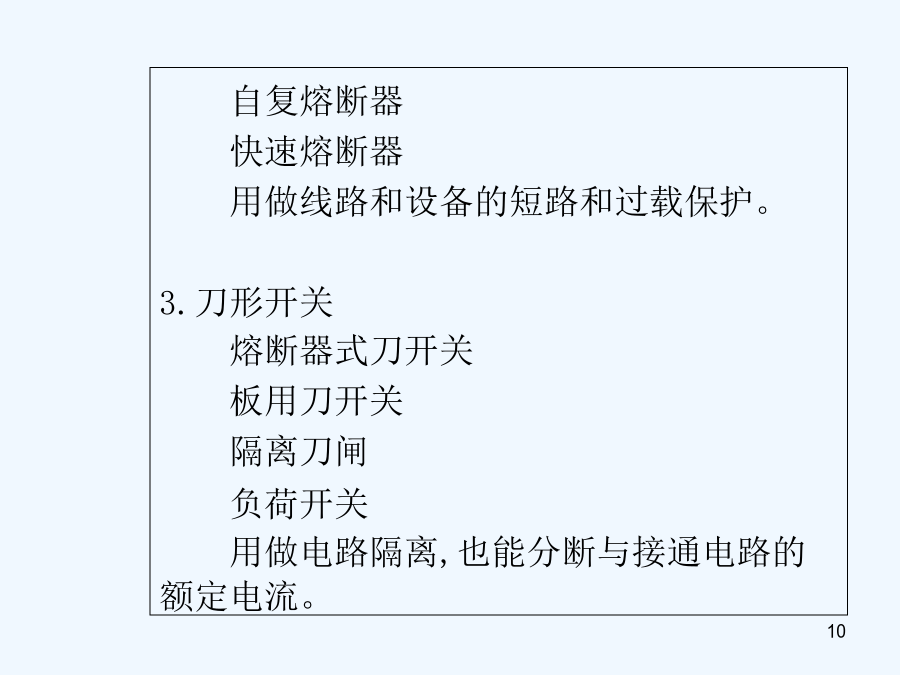

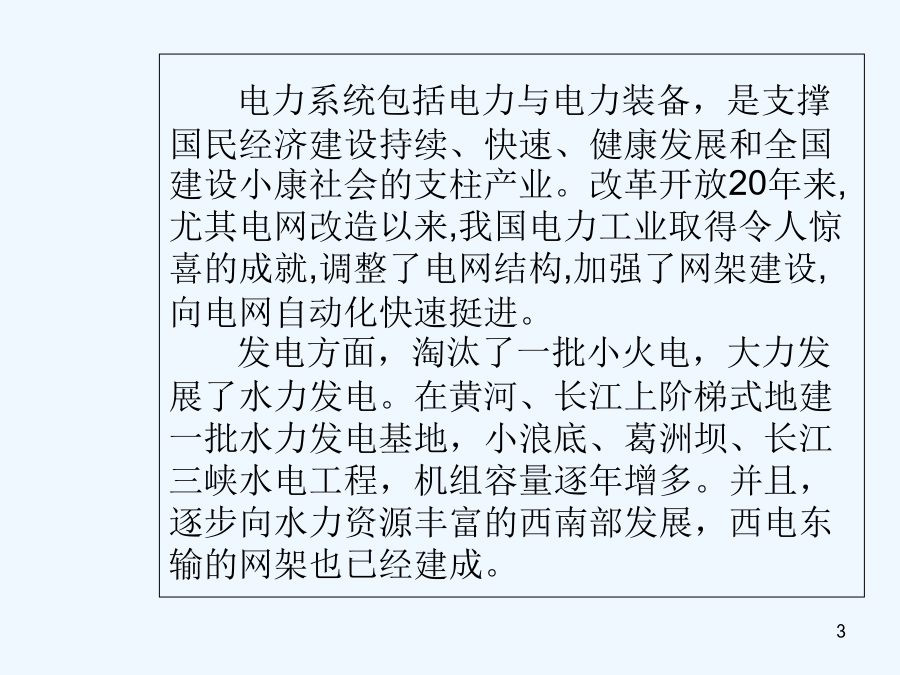

2.电路的形式是多种多样的,最典型的例子是电力系统,其电路示意图如图所示:电力系统包括电力与电力装备，是支撑国民经济建设持续、快速、健康发展和全国建设小康社会的支柱产业。改革开放20年来,尤其电网改造以来,我国电力工业取得令人惊喜的成就,调整了电网结构,加强了网架建设,向电网自动化快速挺进。发电方面，淘汰了一批小火电，大力发展了水力发电。在黄河、长江上阶梯式地建一批水力发电基地，小浪底、葛洲坝、长江三峡水电工程，机组容量逐年增多。并且，逐步向水力资源丰富的西南部发展，西电东输的网架也已经建成。输配电方面，从京津唐，到越沪杭，乃至东南沿海和中部经济发达地区，一个装备一流、技术先进的输配电网络已经形成。在全国，一个新型的高压、特高压输配电线路和10KV/0.4KV配电网络，纵越大江南北，横跨东西各个省份，遍布2大城市和农村，为我国的经济建设和人民生活的提高奠定了能源基础。电厂发出的电能经升压向远方输送，从110KV至10KV/0.4KV，逐级降压，逐级分配，构成了一个庞大的配电网络。其中，24~110KV称为高压配电。24~0.4KV称为中低压配电。高压配电主要是传输、分配电能。中低压配电则直接向用户供电。新型配电网优化了配网结构，改善了供电质量，提高了供电可靠性。并且，由于配电自动化水平不断提高，为实现配电网经济运行奠定了基础。其中配电系统通过配电柜（箱）各种开关将电流分配到各个负载,各种开关有断路器、刀开关、熔断器、塑壳开关、交流接触器、控制继电器、主令电器等。二.常用低压电器的基本概念电器、起动器、控制器、主令电器、电阻器、变阻器和电磁铁。上述低压电器均属于一般用途的低压电器,为满足某些特殊场合的需要(如防爆、化工、航空、船舶、牵引、热带等),在各类电器的基础上还有若干派生电器。下面是各种类型电器的主要产品及用途:1.断路器:万能式空气断路器塑料外壳式断路器限流式断路器小型断路器直流快速断路器漏电保护断路器用做线路的过载、短路、漏电或欠压保护,也可用作不频繁操作电路。2.熔断器有填料熔断器无填料熔断器大家有疑问的，可以询问和交流自复熔断器快速熔断器用做线路和设备的短路和过载保护。3.刀形开关熔断器式刀开关板用刀开关隔离刀闸负荷开关用做电路隔离,也能分断与接通电路的额定电流。4.转换开关组合开关换向开关主要作为两种及以上电源或负载的转换和通断电路之用。5.接触器交流接触器直流接触器真空接触器半导体接触器电容接触器用于远距离频繁地起动或控制交、直流电动机,以及接通、分断正常工作的主电路和控制电路6.控制继电器电流继电器电压继电器时间继电器中间继电器热过载继电器温度继电器主要用于控制系统中,作控制其它电器或作主电路的保护之用。7.起动器电磁起动器手动起动器直接(全压)起动器自耦减压起动器Y-△减压起动器真空起动器软起动器变频器用作交流电动机的起动或正反向控制。8.控制器凸轮控制器平面控制器鼓形控制器用于电器控制设备中转换主回路或励磁回路的接法,以达到电动机起动、换向和调速的目的。9.主令电器按钮限位开关微动开关万能转换开关脚踏开关接近开关程序开关主要用于接通、分断控制电路,以发布命令或用作程序控制。10.电阻器铁基合金电阻器用作改变电路参数或变电能为热能。11.变阻器励磁变阻器起动变阻器频敏变阻器主要用于发电机调压以及电动机的平滑起动和调速。12.电磁铁起重电磁铁牵引电磁铁制动电磁铁用于起重、操纵或牵引机械装置.下面是几种常见低压电器的简析:1.低压配电电器(1).板用刀开关它是应用在低于500V以下电路隔离的开关。(2).负荷开关负荷开关是可以用来分断一般负载电流、变压器空载电流、长距离空载线路和空载电缆线路电容器组的电容电流。与熔断器联合使用以后,则可开断短路电流,不大的过载电流可由负荷开关直接分断。它有开启式(俗称胶盖瓷地刀开关)和半封闭式(俗称铁壳开关)两种。如ABB公司的OT和OETL系列负荷开关。负荷开关和隔离刀闸的主要功能区别是什么?二者都是一种隔离电器。负荷开关具有灭弧装置，可以带负荷分闸分断回路的正常电流，在规定时间内能承载一定的短路电流(Icw)。而隔离刀闸没有灭弧装置，仅能分断很小的回路电流，只起电源隔离作用。(3).组合开关组合开关是一种手动式转动开关,它由若干个动触头和静触头(片),分别装于数层绝缘件内,由转动手柄操作,手柄可向任意方向旋转,每旋转90°,动触片就接通或分断电路。也可以由几个同时或不同时接通或分断的动静触片组合成各种系列转换开关,如作为电动机正转或正反转直接启动,它一般多用于直接起动4千瓦以下的小容量电动机。
