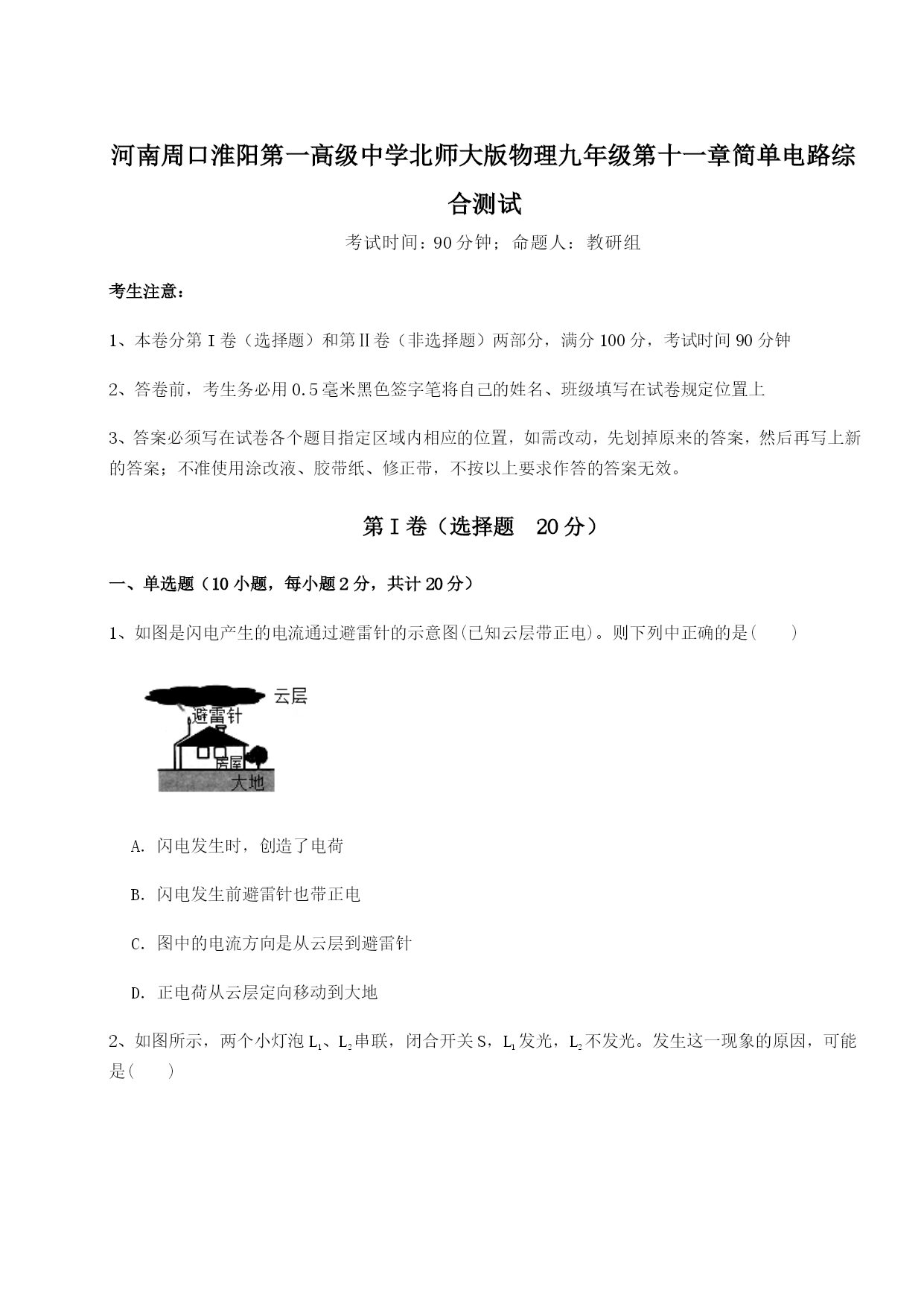

河南周口淮阳第一高级中学北师大版物理九年级第十一章简单电路综合测试考试时间:90分钟;命题人:教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。第I卷(选择题20分)一、单选题(10小题,每小题2分,共计20分)1、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是()A.闪电发生时,创造了电荷B.闪电发生前避雷针也带正电C.图中的电流方向是从云层到避雷针D.正电荷从云层定向移动到大地2、如图所示,两个小灯泡L1、L2串联,闭合开关S,L1发光,L2不发光。发生这一现象的原因,可能是()A.通过L2的电流比L1的小B.L2发生了断路C.L2发生了短路D.L1发生了短路3、如图所示,当人触摸科技馆内“静电球”时,头发便会飘起来,形成“怒发冲冠”的现象。关于这个现象的说法错误的是()A.手必须与“静电球”的外壳不断摩擦起电B.散开的头发带的一定是同种电荷C.在干燥的环境中完成这个实验会更容易D.脚与大地之间必须用绝缘体隔离4、常用智能手机是通过指纹开关S1或密码开关S2来解锁的,若其中任一方式解锁失败后,锁定开关S3均会断开而暂停手机解锁功能,S3将在一段时间后自动闭合而恢复解锁功能.若用灯泡L发光模拟手机解锁成功,则符合要求的模拟电路是A.B.C.D.5、如图所示电路图中,能用电压表正确测出灯泡L1俩端电压的是()A.B.C.D.6、图所示的电路中,通过闭合、断开开关,能使小灯泡L1和L2组成并联电路的是()A.闭合开关S1、S2,断开S3B.闭合开关S1和S3,断开S2C.闭合开关S2和S3,断开S1D.闭合开关S2,断开开关S1和S37、在物理实验中,往往要对物理量进行多次测量,有的是为了减小误差,有的是为了寻找规律。下列四个实验中,通过多次测量减小误差的是()A.在探究“并联电路电流关系”时,测量多组对应的干路电流和支路电流B.在探究“液体压强的影响因素”时,多次改变液体密度、深度,测量对应的压强C.在探究“电阻大小与哪些因素有关”时,多次更换电阻丝,测量对应的电流D.在测量“某种物质的密度”时,测量多组质量与体积8、如图所示电路中,闭合电键后,发现灯泡L1、L2都不亮,用电压表进行电路故障检测,测试结果如右表所示,则可以判断电路中的故障是()测试点a、ca、bb、c电压表示数有示数无示数有示数A.L1短路B.L2短路C.L1断路D.L2断路9、如图所示,电源电压保持不变,关于电路的工作情况,下列说法中正确的是()A.同时闭合两个开关,通过两只灯泡的电流一定相同B.若电压表和电流表的位置对调,闭合S1、S2后,则两表都被烧坏C.若先闭合S1,再闭合S2,电压表示数不变,电流表的示数变大D.若灯L1被短路,闭合S1、S2后,灯L1不亮,灯L2亮,电流表损坏10、如图新型落地扇有一个电源开关S1,闭合S1,电动机正常作,其内部还有个防倾倒开关S2,S2处于常闭状态,当落地扇倾斜时S2能自动断开,使电动机停止工作,图中电路中符合这一功能的是()A.B.C.D.第Ⅱ卷(非选择题80分)二、填空题(10小题,每小题3分,共计30分)1、如图所示电路,电流表A1测量的是通过灯的电流,如果A1、A2的示数分别是0.1A、0.5A,则通过灯L2的电流大小为A.2、如图所示,小灯泡L和电阻R中电流I随电压U变化图像,若将它们并联接在电压为2V的电源两端时,电路中的总电流为A;若将它们串联接在电压为4V的电源两端时,电路中的总电流为A。3、手持用丝绸摩擦过的玻璃棒,靠近被吊起的另一个玻璃棒,发现如图所示的运动情况,则被吊起的玻璃棒(选填“带正电”、“带负电”或“不带电”)。玻璃棒是(选填“导体”或“绝缘体”)。4、有一定值电阻R与一小灯泡L,通过它们的电流I与它们两端的电压U的规律如图,现将R和L并联接在电压为5V的电源两端,此时干路中的电流是A,小灯泡L的阻值为Ω。5、如图所示的电路,电源是由标准四节新干电池串联组成的电池组,当闭合开关S后,电压表的示数为3.2V,则灯L1两端的电压为,灯L2两端的电压为V。6、如甲所示电路中,当开关S闭合后,电流表A1和A2的指针偏转如乙图和丙图,其中电流表A1测量的是通过的电流,电流表A1和A2的读数分别为A和A,则L2的电流值为A。7、在如
