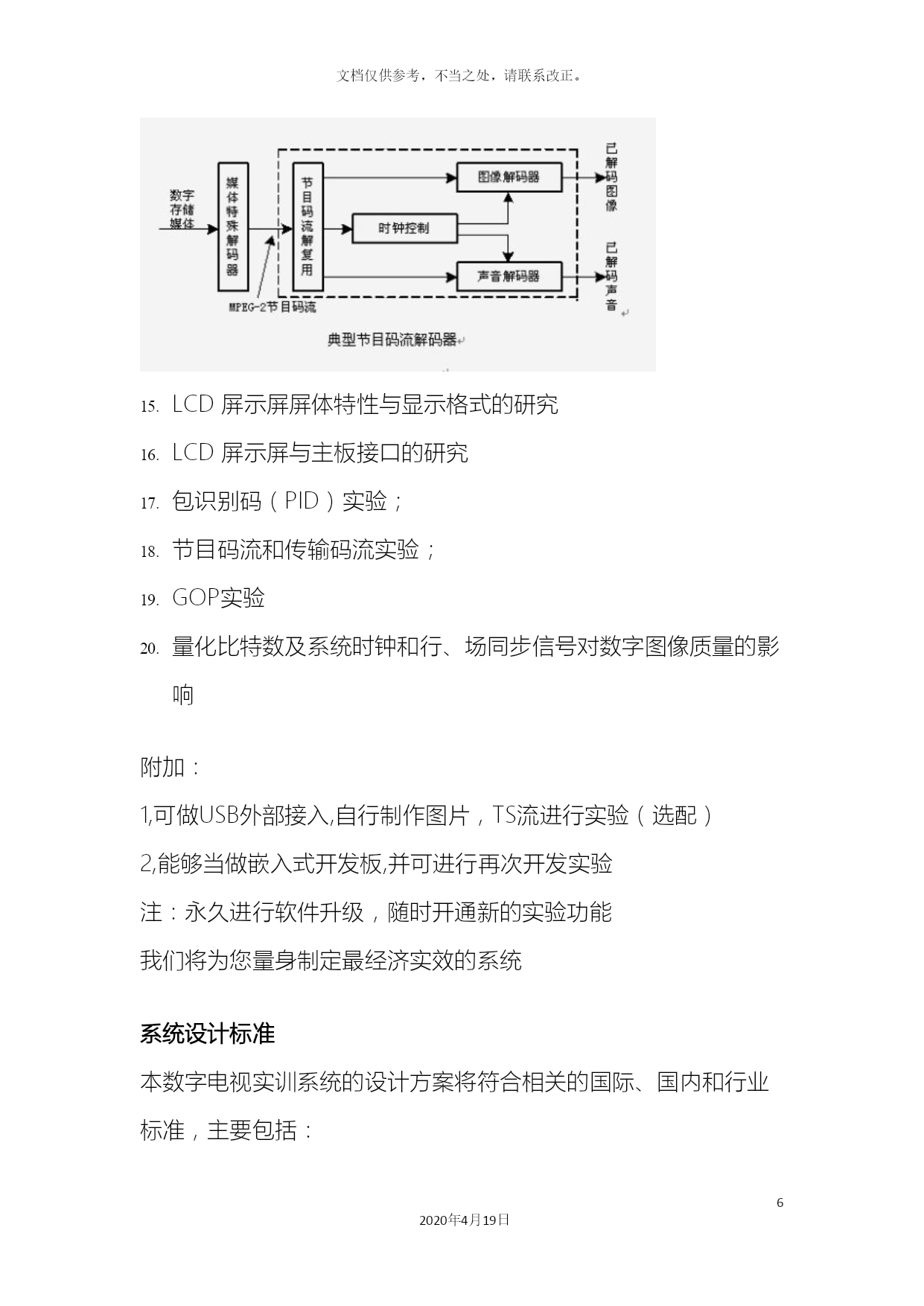

PAGE\*MERGEFORMAT102020年4月19日数字电视实验系统方案文档仅供参考，不当之处，请联系改正。数字电视实验系统产品特点：技术先进、功能全面，采用MPEG-2、H.264压缩编码标准；便协式箱体设计，结构合理，安全可靠；系统自带彩条信号发生器实验箱面板提供原理图式的测试界面，让实验变的更加清晰；提供全面的测试接口，能够更好的进行各种信号和数据的分析；提供多方面的切换控制功能，提供更为强大的实验平台；提供软件升级接口，为系统升级和扩容提供可能；编码实验箱扩展接口功能，在信号复用为TS流后，经过该接口能够实现如下应用：1、能够经过SPI/ASI接口与码流分析仪连接，能够完成对码流的在线和离线的分析；2、扩展接口与码流复用器、QAM调制器、EPG编辑器等设备连接，能够对节目流的复用和节目的编排，形成一个完整的传输系统。数字电视原理实验配置WXDTV（实验箱）AD/DA实验箱MPEG-2实验箱H.264实验箱19#液晶电视DVD播放机SPI-ASI转换器SPA-11P码流分析仪（可分析H.264功能北京泽华源）选配数字示波器数字双踪示波器100兆（选配）WX-1液晶电视维修实验箱（选配）也有机柜型的,如下图四种视频信号输入输出接口模拟信信号输入/出:ATV_RF(PAL,NTSC),CVBS,SVIDEO,YCrCb数字信号输入:DVB-C\DVB-T\DVB-SSPI输出；ASI输入S端子输入/出支持编解码格式MPEG1/MPEG2/H.264主处理器SIGMADESIGN高清解码芯片(DSP/ARM),对TS流更清晰更流畅的解码解复用.信号源:自带彩条信号；DVD;其它实验内容数字电视实验系统的总体功能一体化高频调谐器的性能研究模拟视频信号数字化（A/D变换）模拟音频信号数字化（A/D变换）视频图像质量参数的调整亮色延迟对视频质量的影响数字电视信号ITU-601（ITU-656）及图像缩放模式数字音频参数的调整QAM解调及信道解码的研究MPEG编码中的节目专用信息（PSI）的分析MPEG编码参数调整对图像质量的影响视频帧结构实验图像缩放及图像格式变换的研究视音频编解码延迟的研究LCD屏示屏屏体特性与显示格式的研究LCD屏示屏与主板接口的研究包识别码（PID）实验；节目码流和传输码流实验；GOP实验量化比特数及系统时钟和行、场同步信号对数字图像质量的影响附加：1,可做USB外部接入,自行制作图片，TS流进行实验（选配）2,能够当做嵌入式开发板,并可进行再次开发实验注：永久进行软件升级，随时开通新的实验功能我们将为您量身制定最经济实效的系统系统设计标准本数字电视实训系统的设计方案将符合相关的国际、国内和行业标准，主要包括：ISO/IEC11172MPEG-1标准；ISO/IEC13818MPEG-2标准；ETSI的DVB标准；国家广电总局的GY/T106-99有线电视广播系统技术规范；国家广电总局的GY/Z174-数字电视广播业务信息规范；国家广电总局的GY/Z174-数字电视广播条件接收系统规范数字电视课程实验系统大致结构一种数字电视课程实验系统，其特征在于实验系统包括DVD信号源、视音频AD/DA模块、视音频信源编码模块、视音频解码模块、数字电视监视器、视频摄像头；视音频信源编码模块由编码模块的主芯片、外围芯片构成，外围芯片包括可编程主程序存储器（MBM29LV800）、两片视频数据缓冲器（SDRAMHV57V643220DTP－6），用作编码模块的主芯片处理视频数据的缓冲器，其中音频A/D接口电路（PCM1800）的音频数据直接与主芯片的音频数据接口相连，编码模块主芯片的视频数据端口接收视频A/D芯片（SAA7114）的标准视频输出数据；音频A/D接口电路（PCM1800）和视频A/D芯片（SAA7114）都与晶振（HO－12B）相连，二者的量化时钟均由其提供；两片视频数据缓冲器（SDRAMHV57V643220DTP－6）用作编码模块的主芯片处理视频数据的缓冲器，也与编码模块的主芯片（MB86391A）相连；晶振（HO－12B）也与编码模块的主芯片（MB86391A）相连，为其编码提供时钟；另外，编码模块的主芯片还提供外部串行控制接口，并经过芯片（EPM7128）接口，其作用是时序调整和数据缓冲，地缓冲与单片机（891V52）进行编码参数的设置与调整，该编码模块的主芯片对输入的视音频数据经过单片机初始化期间设定的压缩编码方式进行编码，然后再将编码后的数据传给与其相连的2块整流芯片（7
