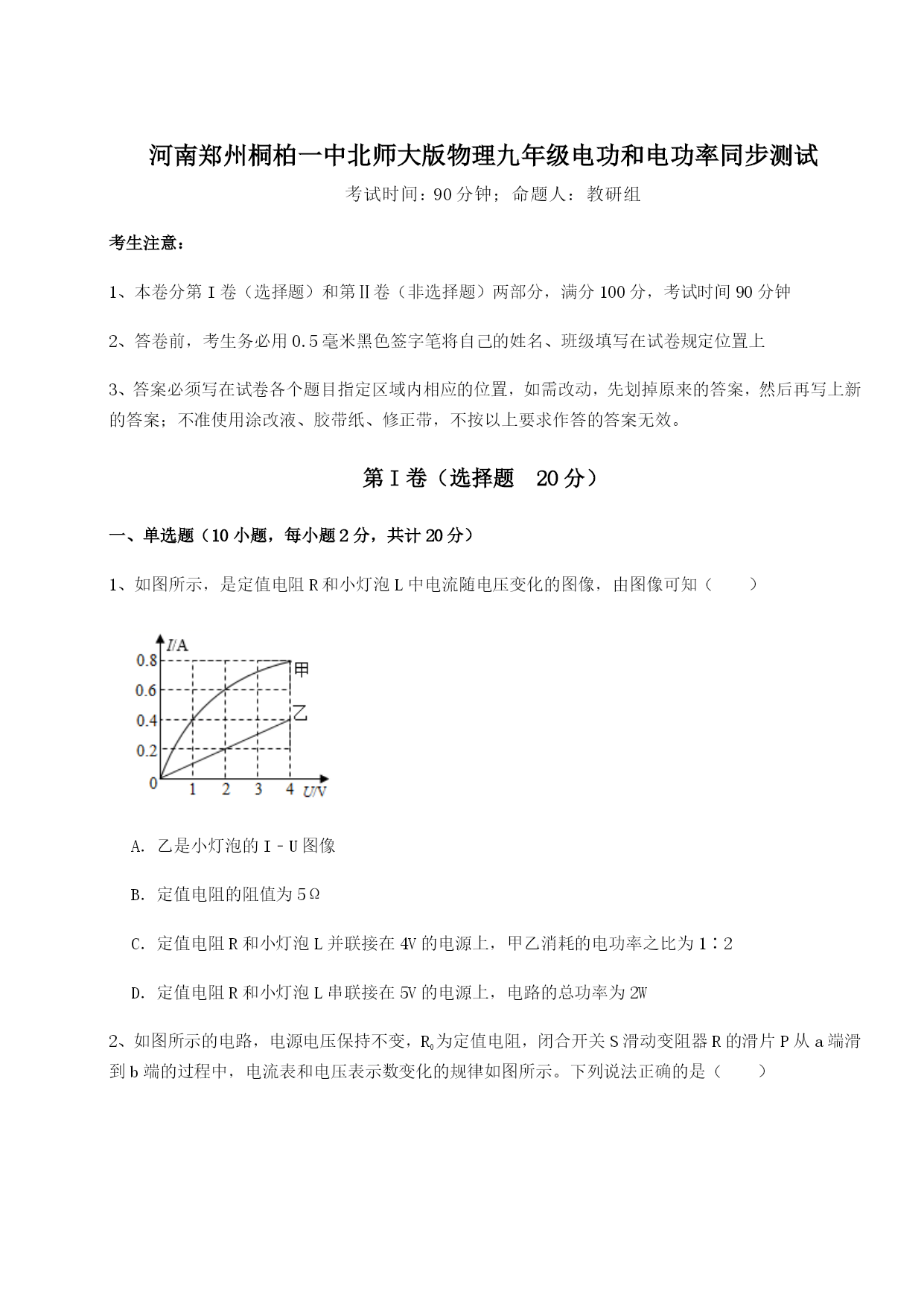

河南郑州桐柏一中北师大版物理九年级电功和电功率同步测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W2、如图所示的电路，电源电压保持不变，R0为定值电阻，闭合开关S滑动变阻器R的滑片P从a端滑到b端的过程中，电流表和电压表示数变化的规律如图所示。下列说法正确的是（）A．电源电压为8VB．定值电阻R0的阻值为20ΩC．整个电路消耗的最大功率为0.5WD．滑片P在滑动的过程中，滑动变阻器的最大功率为0.9W3、下列说法中正确的是（）A．负电荷定向移动的方向规定为电流的方向B．用电器的额定电压越高，其额定功率就越大C．导体的长度越长、横截面积越大，导体的电阻越大D．教室里再多几盏灯同时使用，电路中总电流会变大4、家庭电路中，造成人体发生触电事故的原因是（）A．人体带来了电B．有电流通过人体C．有电压加在人体上D．通过，人体的电流超过安全值5、甲、乙两只灯泡，其I﹣U关系图像如图所示。现将甲、乙两灯并联在电路中，当通过乙灯的电流为0.4A时，甲灯消耗的功率是（）A．1.2WB．0.8WC．1.8WD．3W6、关于家庭电路，下列说法中正确的是（）A．电灯的开关短路会造成电路中电流过大，保险丝熔断B．开关要接在电灯和火线之间C．使用试电笔时，手不能接触笔尾金属体D．保险装置、插座、家用电器等达到使用寿命后，若没有损坏还可以继续使用7、下列说法正确的是（）A．甲图：辰辰家电表如图所示，他家同时使用的用电器总功率不可超过8800WB．乙图：R1=R2=R3,通电后左侧U型管两边液面的高度差会比右侧U型侧小C．丙图：把A、B金属块都向O点移动相同距离，杠杆失去平衡，B端向下倾斜D．丁图：分别沿左右两个斜面把同一物体推上平台，若物体在两斜面上所受摩擦力相等，则左斜面更省力，机械效率也更高8、关于家庭电路和安全用电，下列说法正确的是（）A．能在高压线附近放风筝B．家用电能表上的示数显示了家庭用电的总功率C．使用有金属外壳的家用电器，其外壳必须接地D．因漏电而发生触电事故时，保险丝会自动切断电路9、在如图所示的电路中，第一次只闭合开关S时，灯L1的功率为9W；第二次断开开关S，闭合开关S1、S2时，灯L1的功率为16W。已知电源电压不变，且灯丝电阻不受温度的影响。灯L2第一次和第二次的实际功率之比是（）A．1∶16B．1∶9C．9∶1D．9∶1610、如图所示的四种情况中，符合安全用电原则的是（）A．电动机外壳没有接地B．使用绝缘层破损的电线C．人靠近高压带电体D．使用试电笔时，手要接触笔尾金属体第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，这是小明家电能表的表盘示意图。小明将家中其他用电器关闭，只让暖风机工作。观察到2min内电能表指示灯闪烁了80次，则暖风机的实际功率W。2、如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。在甲、乙位置分别接入量程不同的某种电表，只闭合开关S1，两灯均发光，两电表指针偏转角度相同。断开开关S1，在甲、乙位置分别接另一种电表，闭合开关S1和S2，两灯均发光，则此时两电表示数之比为，灯泡L1与L2的电功率之比为。3、如图所示，电源电压保持不变，灯L标有“U0、P0”字样，闭合开关，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为2U0，则滑动变阻器的最大阻值为；当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为。（不计温度对灯丝电阻的影响）4、如图所示的电路中，电阻R1的阻值为4Ω，当开关闭合后，电压表V1的示数为2V，V2的示数为1V，电阻R2在1min内产生的热量是J。5、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，A的电阻值为Ω;当A和B串联,两者电阻相同时，电源电压为V；A和B并联在电压为2.5V的电源两端A、B
