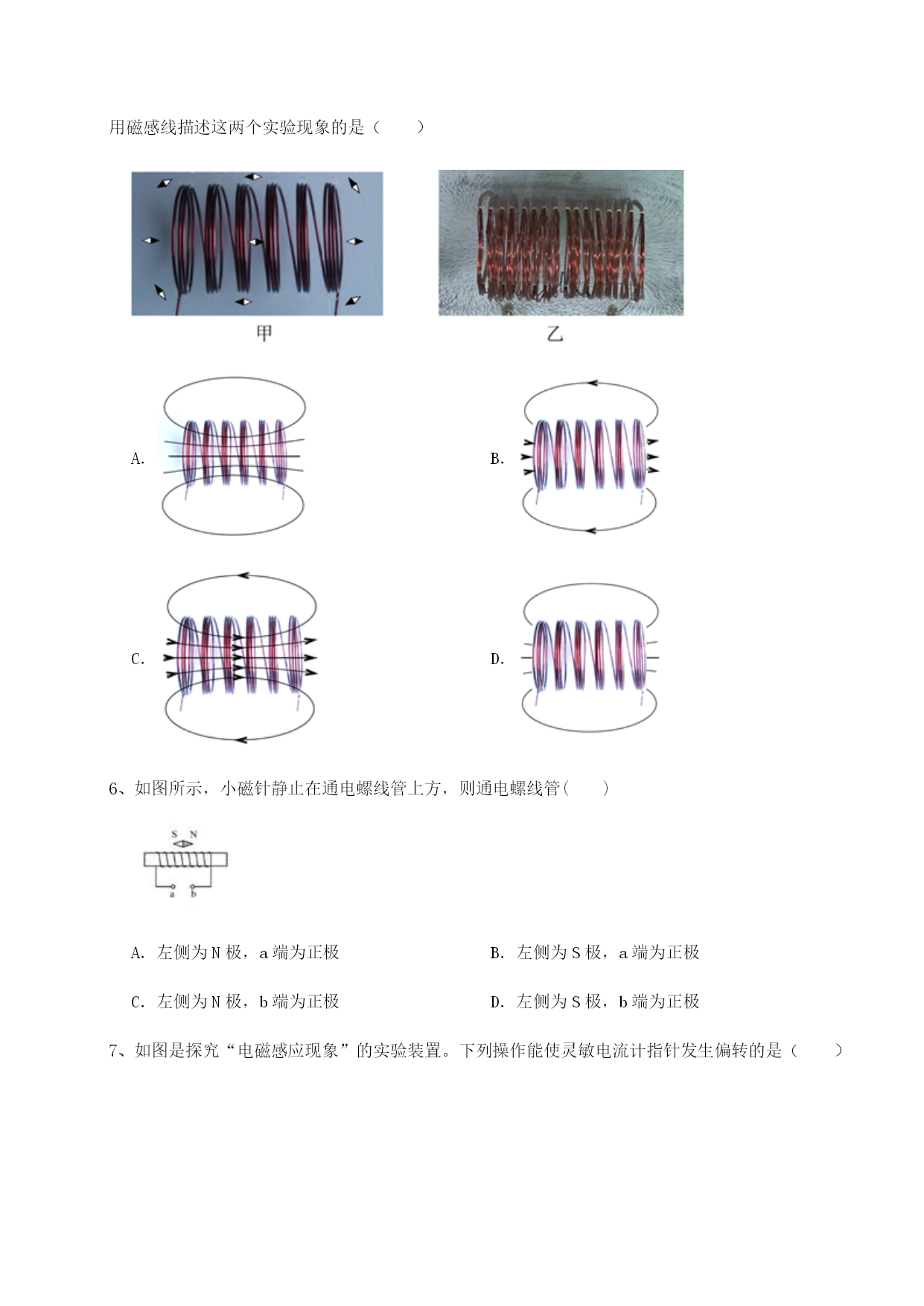

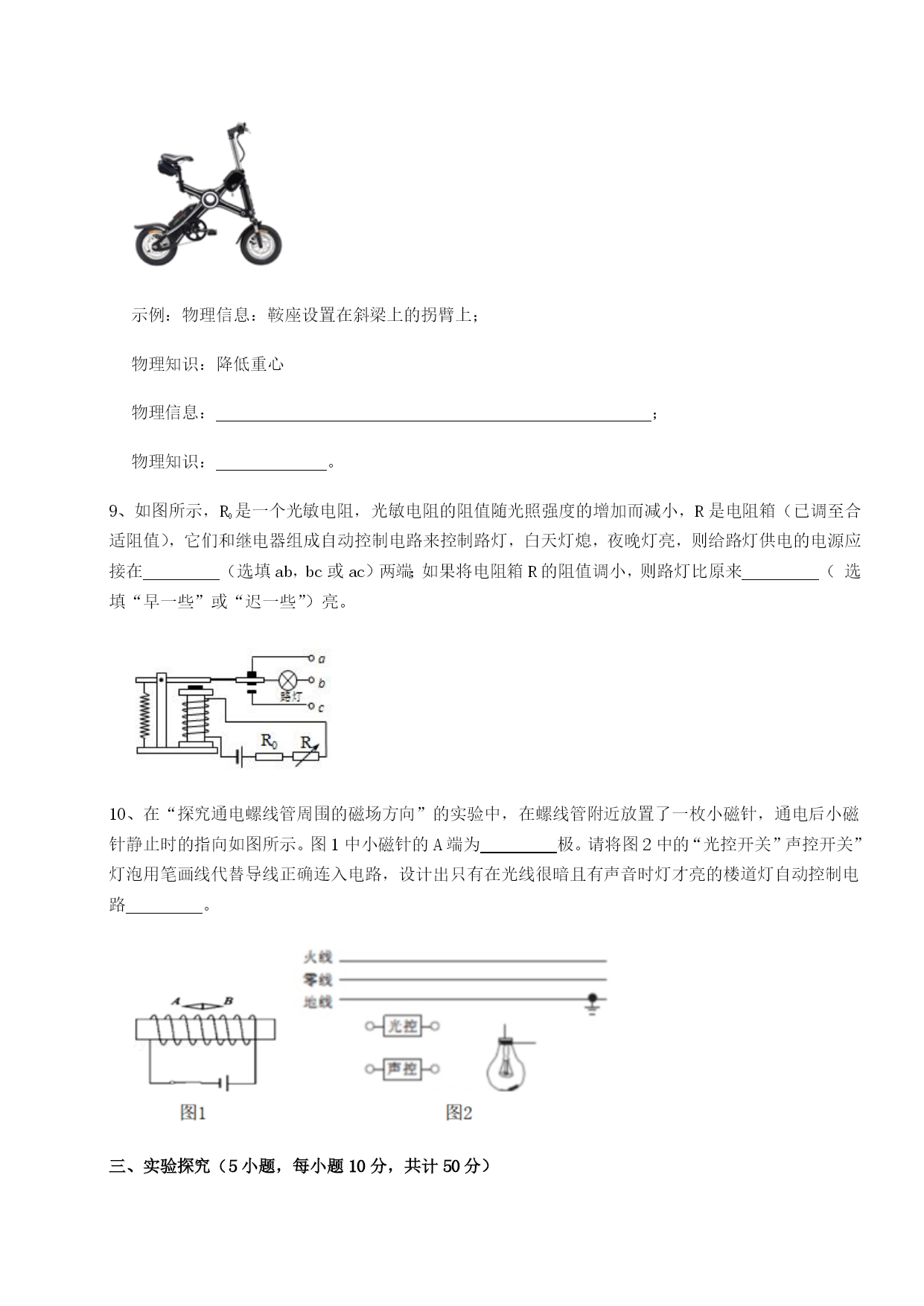

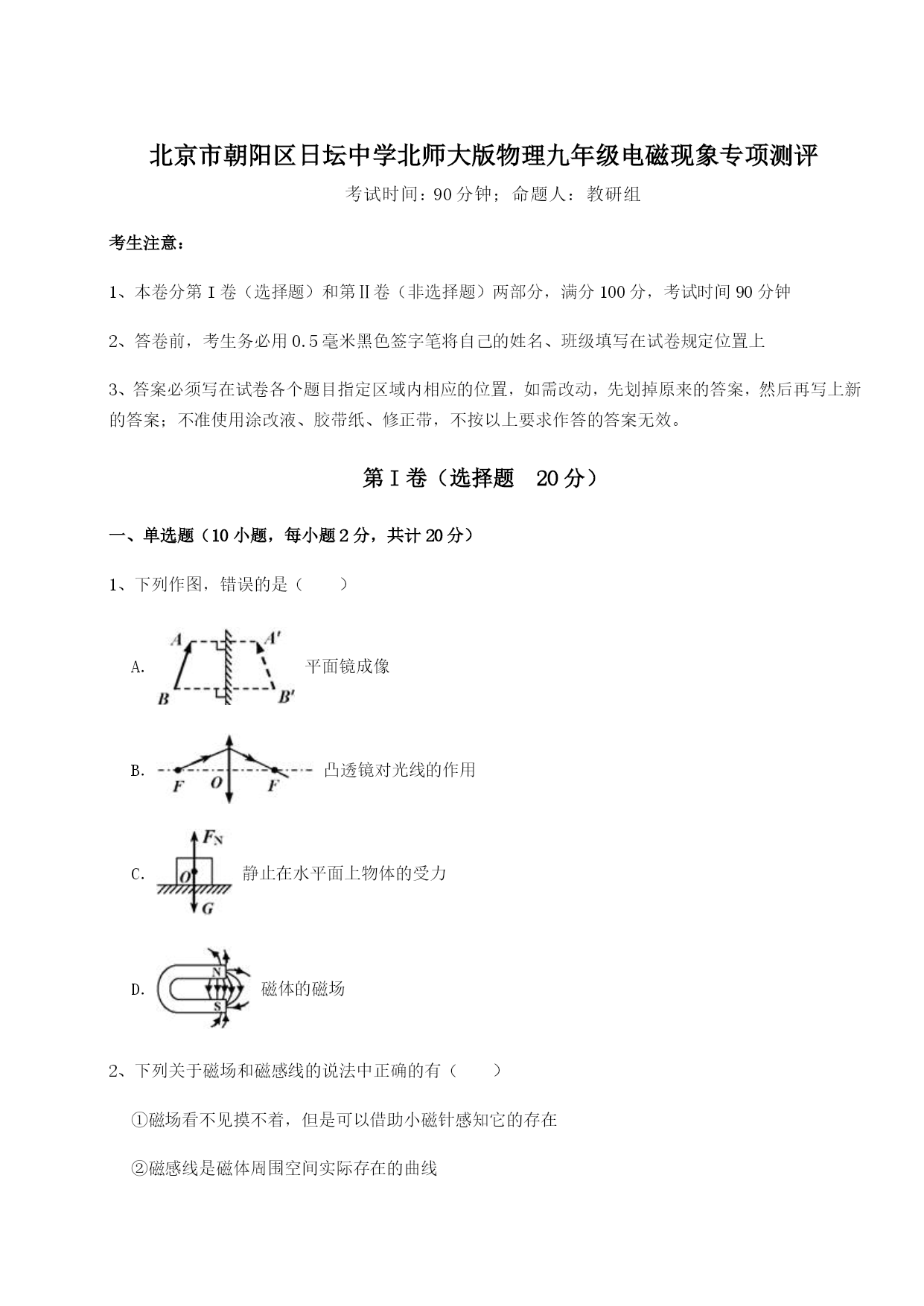

北京市朝阳区日坛中学北师大版物理九年级电磁现象专项测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列作图，错误的是（）A．平面镜成像B．凸透镜对光线的作用C．静止在水平面上物体的受力D．磁体的磁场2、下列关于磁场和磁感线的说法中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场中某点的磁场方向是由放在该点的小磁针N极决定的④地磁场的磁感线是从地球南极附近发出回到北极附近的A．①④B．②③C．①②D．②④3、为探究两个通电螺线管之间的磁场情况，某实验小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图（a）所示，小磁针静止时N极在各位置上的指向如图（b）所示（小磁针涂黑的一端为N极）。四位同学各自画出两个通电螺线管之间的磁感线如图所示，其中正确的是（）A．B．C．D．4、如图各图中，有关电与磁的表述，正确的是（）A．甲图是水位自动报警器，该装置的原理是通电导体在磁场中受力的作用B．乙图中实验说明电磁铁的磁性强弱只与电流的大小有关系C．丙图是扬声器，水电站的发电机与其原理一样D．丁图中闭合S，滑片P逐渐右移，条形磁铁仍处于静止状态，此时条形磁铁受到水平向左的摩擦力5、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．6、如图所示，小磁针静止在通电螺线管上方，则通电螺线管()A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极7、如图是探究“电磁感应现象”的实验装置。下列操作能使灵敏电流计指针发生偏转的是（）A．断开开关S，磁体、导体ab均保持不动B．闭合开关S，磁体不动，导体ab沿竖直方向上下运动C．闭合开关S，导体ab不动，磁体沿水平方向左右运动D．断开开关S，磁体不动，导体ab沿水平方向左右运动8、如图所示，下列说法正确的是（）A．如图A，可探究通电直导线周围存在磁场B．如图B，可探究产生感应电流的条件C．如图C，地球是一个巨大的磁体，它的地磁两极与地理两极完全重合D．如图D，是电动机的原理图9、甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示，根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（）A．甲、乙都是N极B．甲、乙都是S极C．甲是N极，乙是S极D．甲是S极，乙是N极10、为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是()A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动B．用电磁铁吸引大头针的数目显示它的磁性强弱C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，当开关S0闭合时，电路中（选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到（选填“1”或“2”）位置，或将滑动变阻器滑片P向（选填“左”或“右”）移动。2、根据材料信息及所学知识回答问题：地球本身就是一个巨大的磁体，它的周围空间存在的磁场叫做地磁场。当太阳外层空间的带电粒子以极大的速度辐射（太阳风）至地球附近时，地球周围的地磁场会使太阳风带来的大部分带电粒子改变运动方向（如图所示），保护地球不受辐射的伤害。①如图所示的司南，是我国制成的世界上最早的工具；②地磁N极在地理极附近；③太阳风遇到地磁场为什么会改变运动方向？请你用学过的知识进行合理猜想。3、某兴趣小组设计了一个力电综合装置，在轻质杠杆的左端点A，用竖直细线通过定滑轮与弹簧测力计相连，杠杆的右端点B，用细线悬挂一条形磁铁，在条形磁铁正下方的螺线管与电路相连，如图所示。开关闭合前，当弹簧测力计的示数为7.5N时，杠杆在水平位置平衡，已知OA∶OB=2∶3，不计绳重和摩擦。则条形磁铁的重
