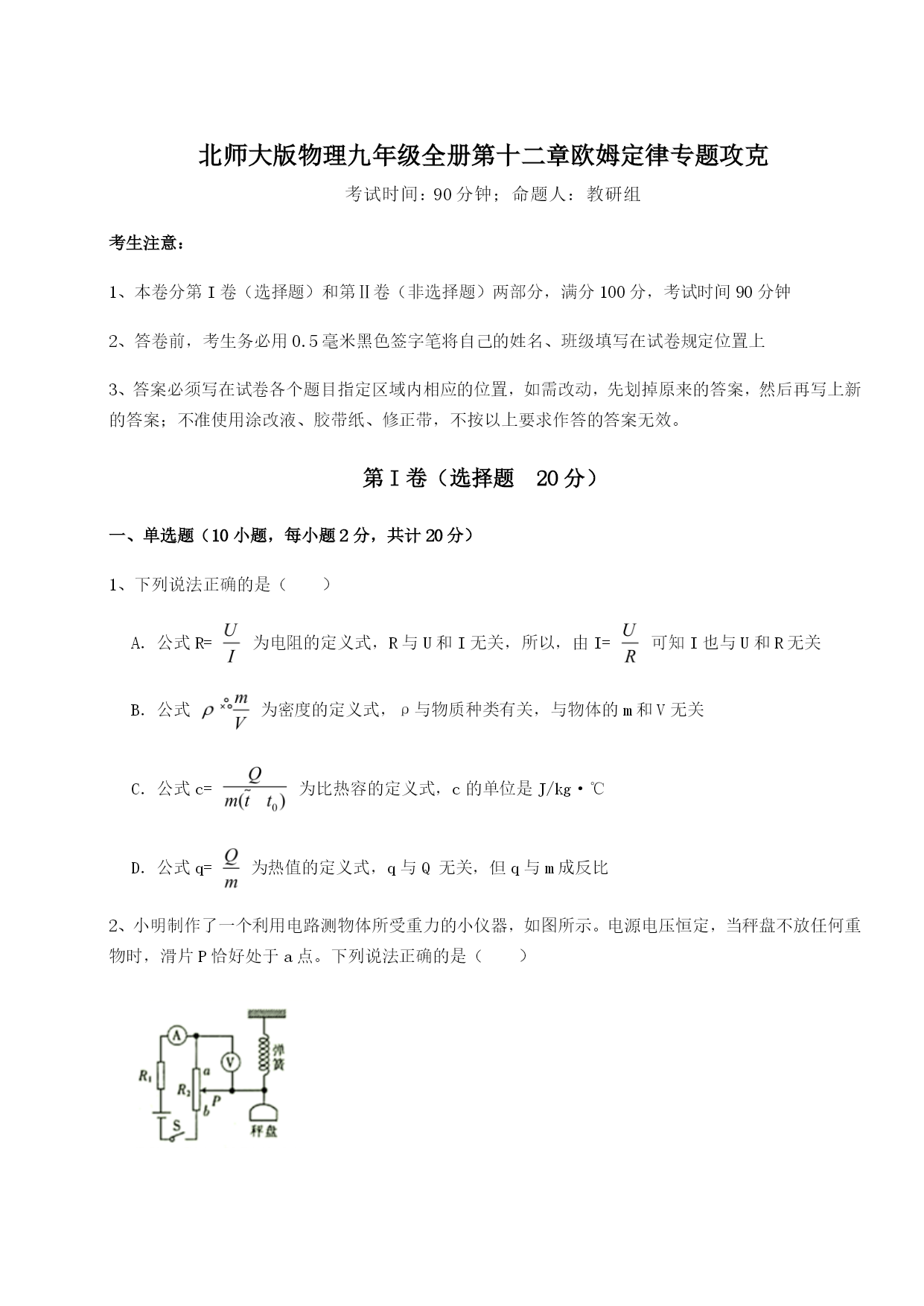

北师大版物理九年级全册第十二章欧姆定律专题攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法正确的是（）A．公式R=为电阻的定义式，R与U和I无关，所以，由I=可知I也与U和R无关B．公式为密度的定义式，ρ与物质种类有关，与物体的m和V无关C．公式c=为比热容的定义式，c的单位是J/kg·℃D．公式q=为热值的定义式，q与Q无关，但q与m成反比2、小明制作了一个利用电路测物体所受重力的小仪器，如图所示。电源电压恒定，当秤盘不放任何重物时，滑片P恰好处于a点。下列说法正确的是（）A．改造电压表表盘可显示重力的大小B．当称盘内物体所受重力变大时，电流表示数增大C．当称盘内物体所受重力变大时，电路消耗的功率变大D．若秤盘质量变大，为测量准确，应增大R2的阻值3、甲、乙两个电阻的U-I图线如右图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2:1C．甲、乙两个电阻两端电压之比是2:1D．甲、乙两个电阻的电功率之比是1:44、如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（）A．电源电压为10VB．滑动变阻器的最大阻值是60ΩC．图乙中，滑片在a端时电流表的示数是0.6AD．图乙中，滑片在b端时电流表的示数是0.12A5、安全无小事，任何时候都要有安全意识。下图是一种厨房天然气安全报警装置内部的简化电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻；R的阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（）A．电压表的示数变大B．气敏电阻R的阻值变大C．通过电阻R0的电流变小D．气敏电阻R两端电压变大6、如图所示电路，电源电压不变，闭合开关S后，在滑动变阻器的滑片P自中点向右移动到最右端的过程中，下列说法正确的是（）A．A1表示数变大，V表示数不变B．A2表示数变小，V表示数变大C．滑片在中点时，R1消耗的电功率最大D．滑片在最右端时，R2消耗的电功率最小7、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．A1示数变小，V示数变小B．A1示数不变，V示数不变C．V示数与A1的示数之比不变D．电路消耗的总率功变大8、计算机鼠标内装有自动控制传感器，其工作原理电路如图所示，物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（）A．电流表示数不变，电压表示数变大B．电流表示数变大，电压表示数变大C．电压表示数和电流表示数比值变小D．电压表示数和电流表示数比值不变9、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．该导体的电阻为5ΩD．当导体两端的电压为2V时，电流为0.6A10、从欧姆定律可以导出公式对电阻的理解，你认为正确的是（）A．当电压增大时，电阻也增大B．当电流减小时，电阻减小C．当电压为0时，电阻也为0D．导体两端的电压越大，这段导体中的电流就越大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将(以上两空均填“变大”、“变小”或“不变”)2、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联在电路中，则通过它们的电流关系IABIBC，它们两端的电压关系UABUBC（均选填“>”、“<”或“=”）。3、如图所示的电路，电源电压为U且不变，R2标有“20Ω1A”字样。闭合开关S，电流表示数为0.3安，10秒内电流对R1所做的功为18焦，通过R1横截面的电荷量为库，R1两端的电压为伏；移动滑片到某位置时，电压表示数等于0.6U，则电压表并联接在两
