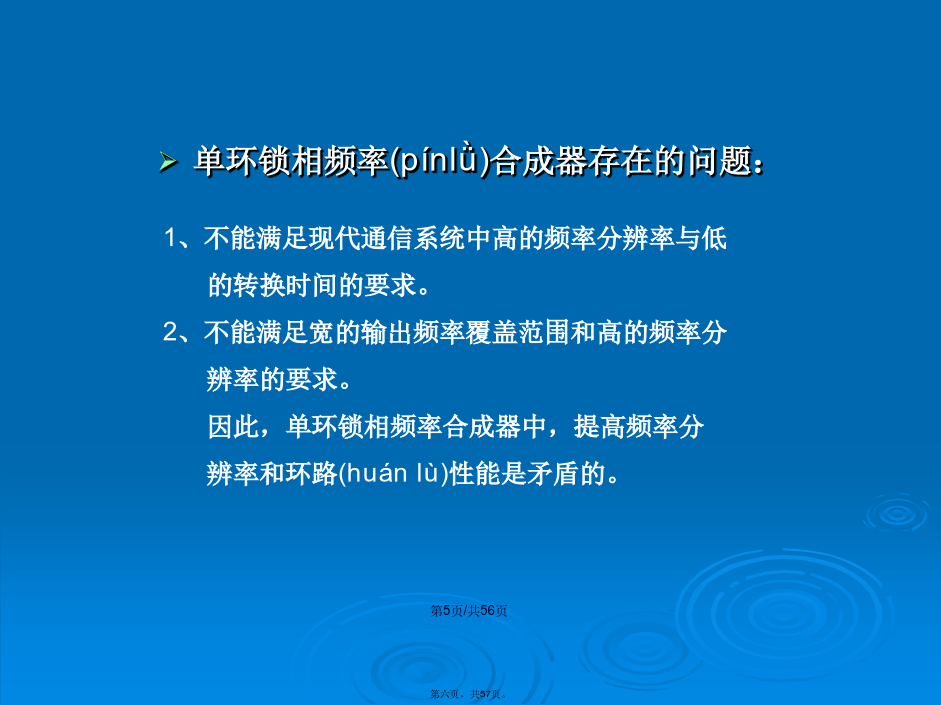

频率合成2、频率间隔（频率分辨率）指两个相邻频率（或信道）之间的最小间隔，又称为分辨率或频道步进间隔。不同用途的频率合成器，对频率间隔的要求是不相同的。4、频率稳定度与准确度频率稳定度：规定时间(shíjiān)内频率合成器输出频率偏离标称值的程度。频率准确度：实际工作频率与其标称值之间的偏差。频率合成器的频稳度取决于参考频率的频稳度。6.2频率合成的基本方法锁相频率合成法（单环）单环锁相频率合成器存在的问题：直接数字频率合成器DDSDDS的组成(zǔchénɡ)框图锁相与DDS频率合成法的特点：PLL与频率反馈系统（AFC）的区别设输入参考信号为：锁定(suǒdìnɡ)后，两信号之间的相位差为一固定的稳态值，称为剩余相差。即：剩余相差为常数是相位锁定(suǒdìnɡ)的标志2、PLL的相位(xiàngwèi)模型和环路方程正弦(zhèngxián)鉴相器的鉴相特性环路滤波器：滤除PD输出误差电压Ud（t）的高频成分和噪声，增加系统的稳定性时域模型频域模型环路滤波器一般是低通电路，由线性元件组成压控振荡器特性：VCO是振荡频率受控制电压Uc（t）控制的振荡器。即：Ko是特性曲线斜率，表示单位控制电压可使VCO角频率变化的数值，又称为压控灵敏度或增益系数，单位为［rad/V·s］。由于VCO的输出对鉴相器起作用的不是瞬时角频率而是它的瞬时相位,即：VCO的输出相位：可见，VCO在锁相环路中起了一次理想积分作用，也称它为环路中的固有积分环节。用微分算子表示的数学模型为：环路的相位(xiàngwèi)模型和方程瞬时角频差：瞬时相差随时间变化率。表示VCO振荡角频率偏离输入信号角频率的数值。控制角频差：表示VCO在控制电压Uc（t）作用下，产生的振荡角频率偏离Wo的数值。输入固有角频差：输入信号相位随时间的变化率。表示输入信号角频率偏离VCO的Wo的数值。PLL相位(xiàngwèi)锁定的矢量分析当二个矢量达到等速旋转时，二个频率相等，则相位误差的变化必满足：d/dt=0或－2n∏≈0这是相位锁定的数学含义此时为常数，一般用或表示称剩余相差(xiānɡchà)或稳态相差(xiānɡchà)。若不满足以上关系式，称环路处于失锁状态。PLL的捕捉与同步（跟踪(gēnzōng)）概念评价捕捉过程的性能指标（2）同步过程设起始t<to时，环路已处于锁定状态，而从to时刻开始，出现(chūxiàn)PD的二个输入信号频率不相等（失锁）的情况。只要二个频率之间偏离变化不超过一定范围，环路就有维持锁定的能力，即VCO的输出频率可跟踪环路输入频率变化。这种跟踪变化的过程称为环路的同步过程。评价同步过程的性能指标PLL概念(gàiniàn)小结理想鉴相器的输出电压与二个输入信号的相位差成正比。模拟鉴相器：输入可以是各种模拟信号，适用于模拟锁相环。较多用于锁相解调。数字鉴相器：输入必须是数字信号，适用于数字锁相环，鉴相灵敏度比模拟PD高。较多用于频率合成器。（1）模拟鉴相器：由模拟乘法器和低通电路构成。如图所示：设鉴相器输入信号ui就是参考信号ur，VCO的输出信号频率为ω0则：uo(t)=Uocos［ω0t+θ2(t)］ur(t)=Urcos［ωrt+θ1(t)］将uo(t)与ur(t)相乘(xiānɡchénɡ)，环路锁定（ωr=ω0）时可得：u(t)=（1/2)KUoUr[cos(θ1(t)－θ2(t))+cos(2ω0t+θ1(t)+θ2(t))]经低通滤波器滤除2ω0分量，可得ud(t)=KdF(0)cos［θ1(t)-θ2(t)］=KdF(0)cosθe(t)显然，模拟鉴相器是余弦鉴相特性（P132图6.10）（2）数字鉴相器常用异或门、R-S触发器及边沿触发等组成数字鉴相器。教材P133图6.11的数字鉴相器环路滤波器(LF)压控振荡器(VCO)实际变容(biànrónɡ)管VCO电路（2）集成压控振荡器常用(chánɡyònɡ)的集成VCO有：LM566、5G8038、XR－2206、MC1648等LM566：低频压控振荡器（8脚），用于调频或FSK调制。MC1648：可方便地组成225MHz以内的压控振荡器。XR－2206：可用于FSK调制。5
