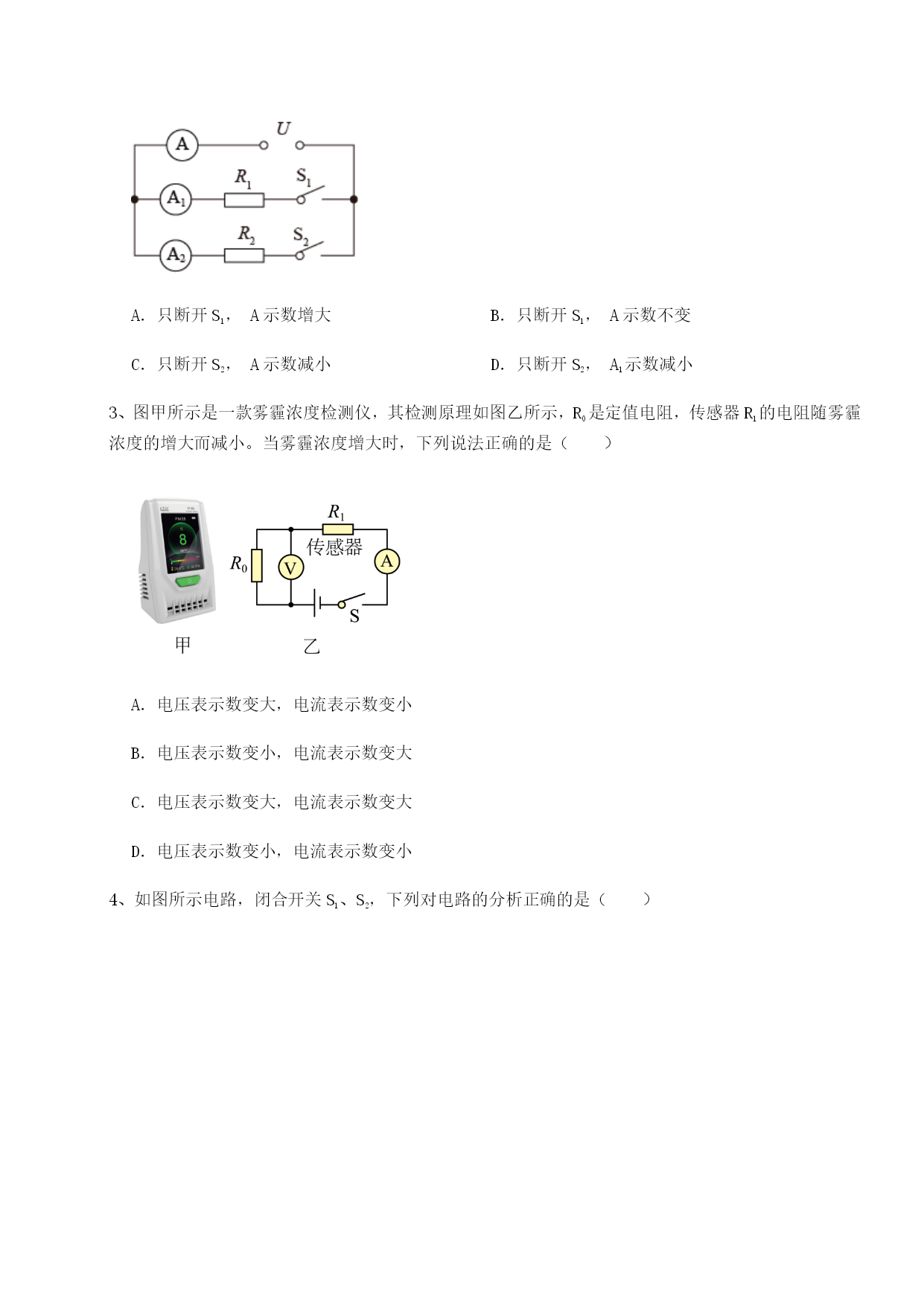

北师大版物理九年级全册第十二章欧姆定律同步练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出如图中的I-U关系图像正确的是（）A．B．C．D．2、如图所示，电阻R1与R2并联，电源电压恒定不变，闭合开关S1、S2，以下说法正确的是（）A．只断开S1，A示数增大B．只断开S1，A示数不变C．只断开S2，A示数减小D．只断开S2，A1示数减小3、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小4、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，电流表A2的示数变小D．当开关S2断开时，通过L1的电流变小5、有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，通过它们的电流分别为I甲和I乙，下列判断中正确的是（）A．U甲＞U乙B．U甲＜U乙C．I甲＞I乙D．I甲＜I乙6、如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，为定值电阻，为滑动变阻器，滑片与挂钩固定在一起。不挂物体时，滑片在最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（）A．不挂物体时，电压表示数为电源电压B．所挂物体越重，电流表示数越大C．所挂物体越轻，电路消耗的总功率越大D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变7、在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（）A．电压表V1示数变大B．R1＝5ΩC．电阻R2的最大阻值为10ΩD．电源电压U＝5V8、图中表示两电阻Ra和Rb的I-U关系图像。将Ra和Rb先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（）A．I1=I2=I34B．I3>I4C．U1>U2D．U123=U49、如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大。则（）A．L1和L2的连接方式是并联B．电压表测量的是L2两端电压C．通过L1的电流比通过L2的大D．L1两端电压比L2两端电压大10、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3。此时灯L1和L2的电阻之比为（）A．2∶3B．3∶2C．5∶3D．3∶5第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是测量电阻所用电路的一部分，其中带G符合标志的是灵敏电流计，通电后电压表示数为3V，灵敏电流计的示数为3mA，则：经上网查找资料可知此灵敏电流计自身的电阻为50Ω，考虑电表电阻对实验的影响，则待测电阻的真实值等于Ω。2、如图所示的电路，闭合开关S，将滑动变阻器的滑片P向B端移动，电流表的示数将，电压表的示数将。3、如图甲所示是家用燃气报警器的简化原理图。电源为可调压直流电源，R0为电阻箱，R为气敏电阻，气敏电阻的阻值随泄漏燃气浓度变化的关系如图乙所示，当电流表的示数变化为某一值时报警器开始报警。泄漏燃气浓度增大，则电流表的示数（选填“变大”或“变小”），要使报警器在泄漏燃气浓度更低时报警，则R0应（选填“调大”或“调小”）一些，或将电源电压（选填“调大”或“调小”）一些。4、如图所示为通过A和B的两个电路元件中的电流与两端电压的关系的图像，由此可知元件是定值电阻，它的阻值为Ω。5、一定值电阻，当把它接在电压恒为U的电源两端时，测得通过它的电流为，当把一个的电阻与该定值电阻串联后仍接在原电源两端时，通过它的电流变为，则该电源电压为V。6、一个导体两端电压为6V时，通过导体的电流是0.3A，导体
