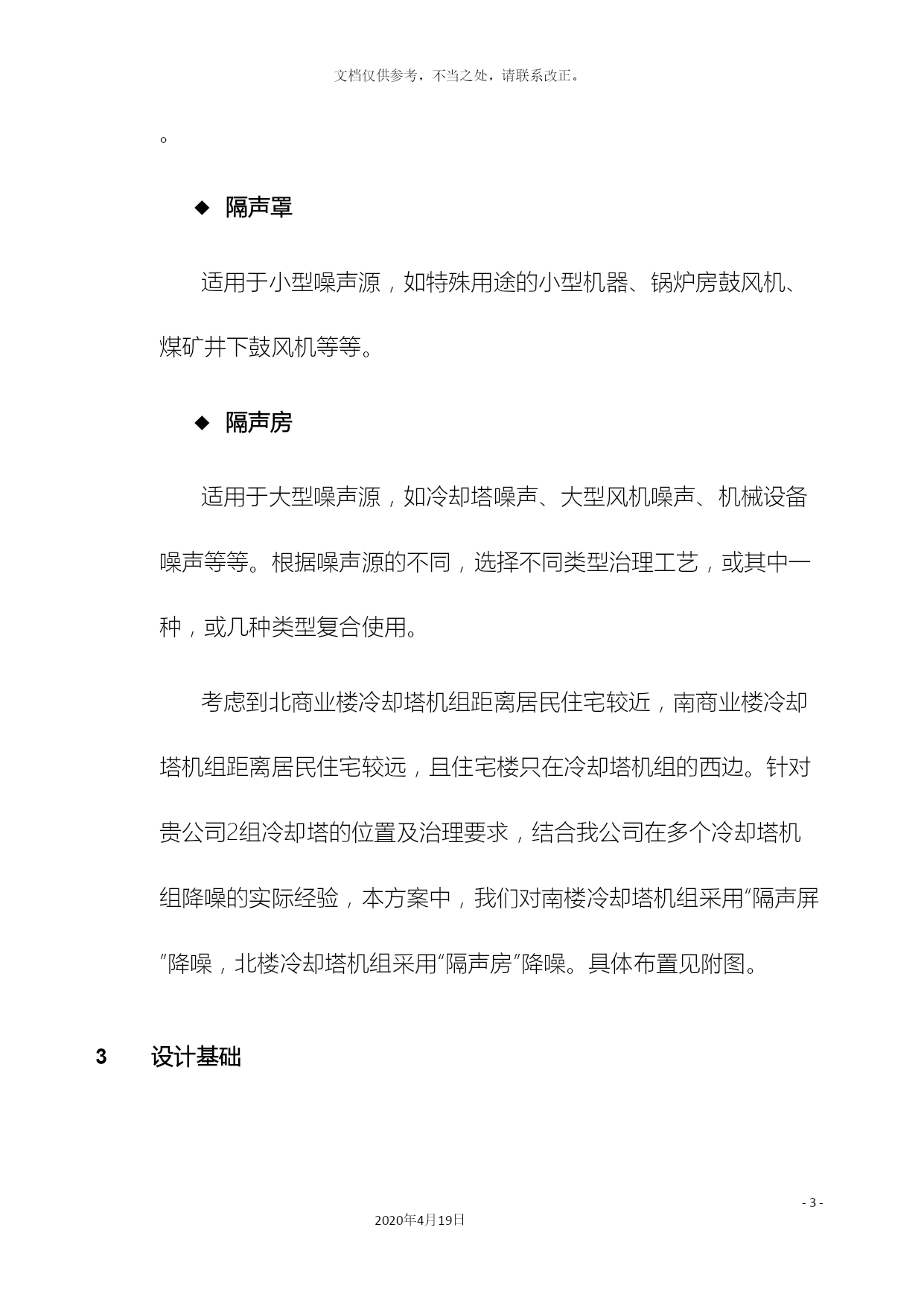

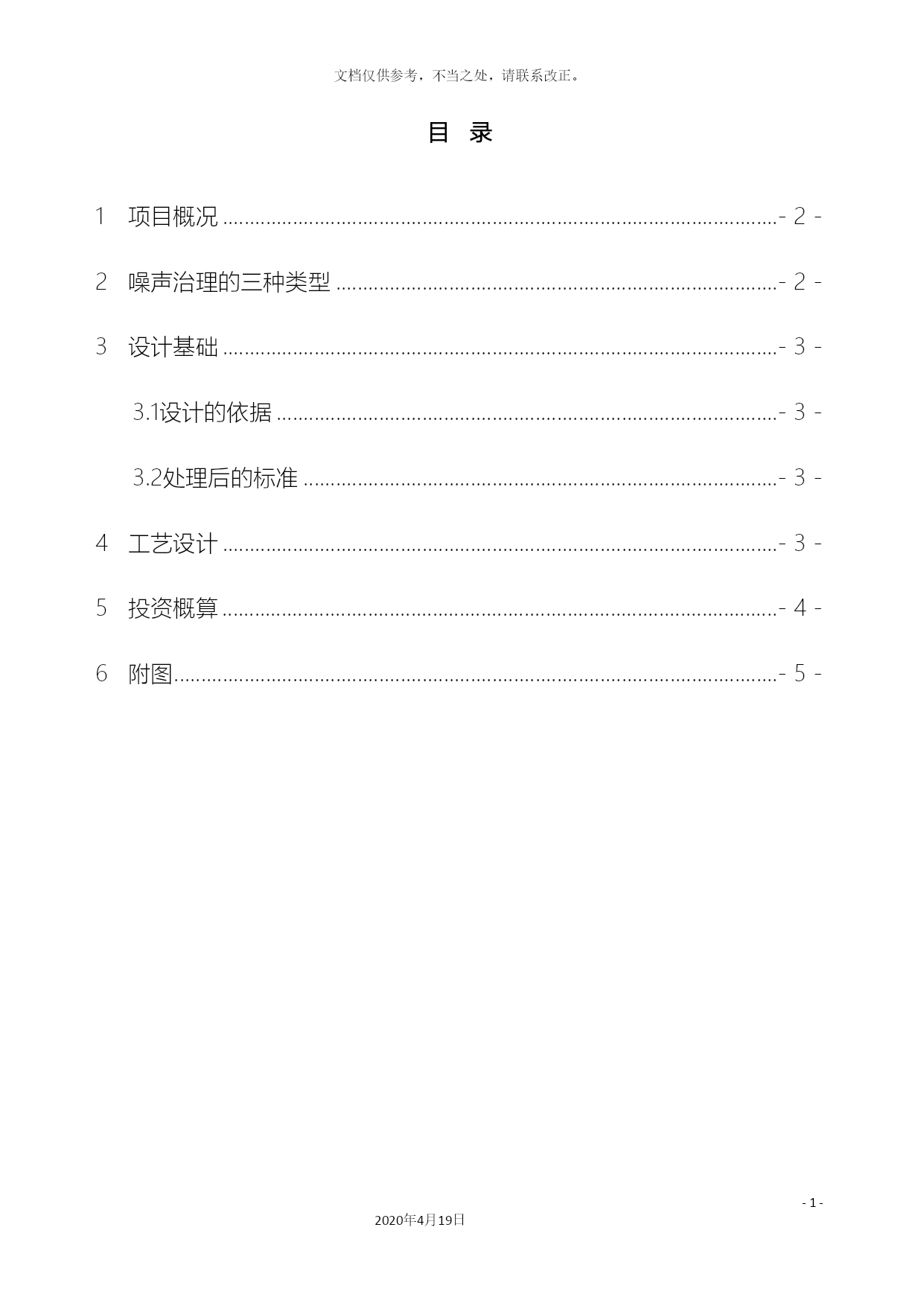

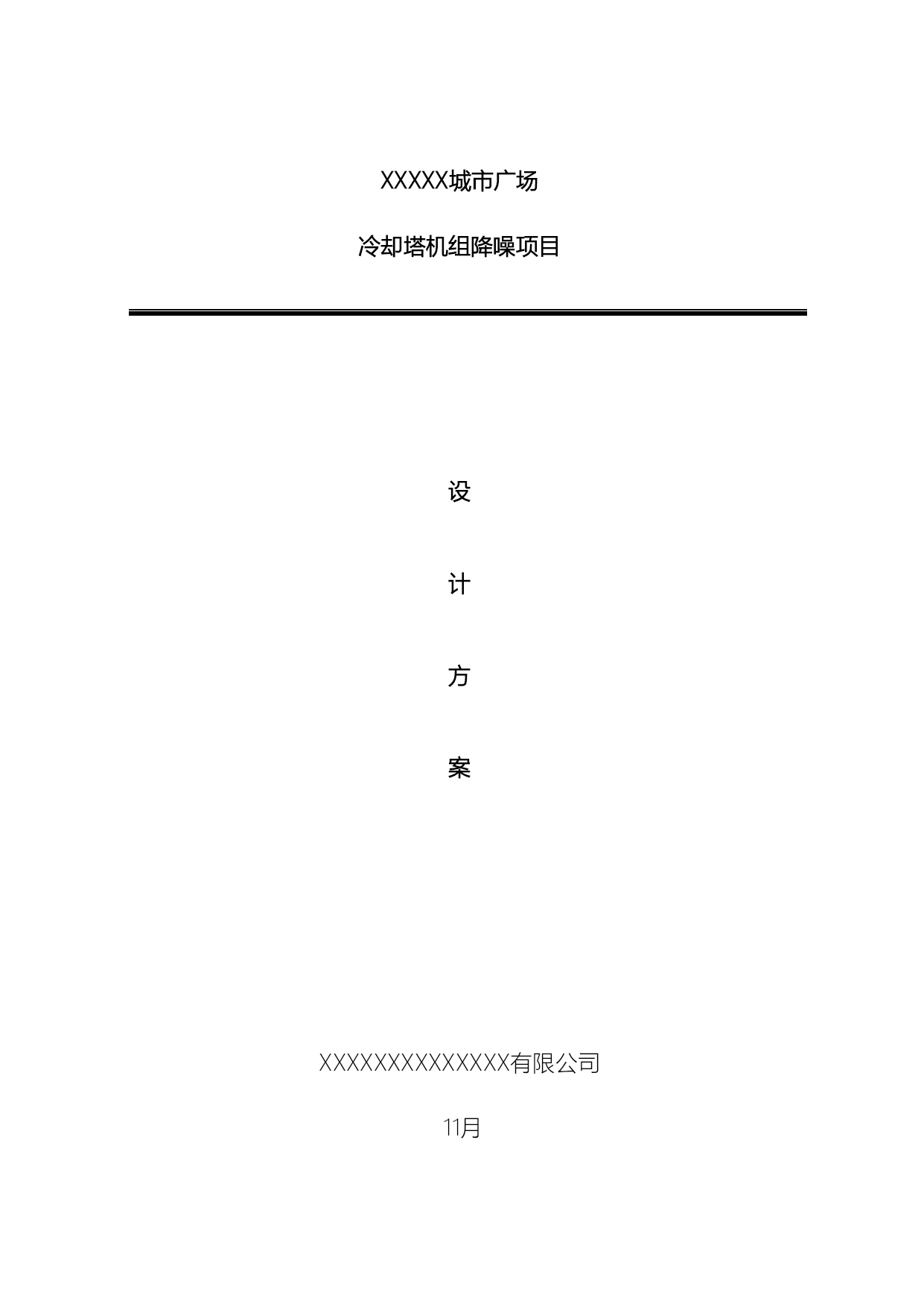

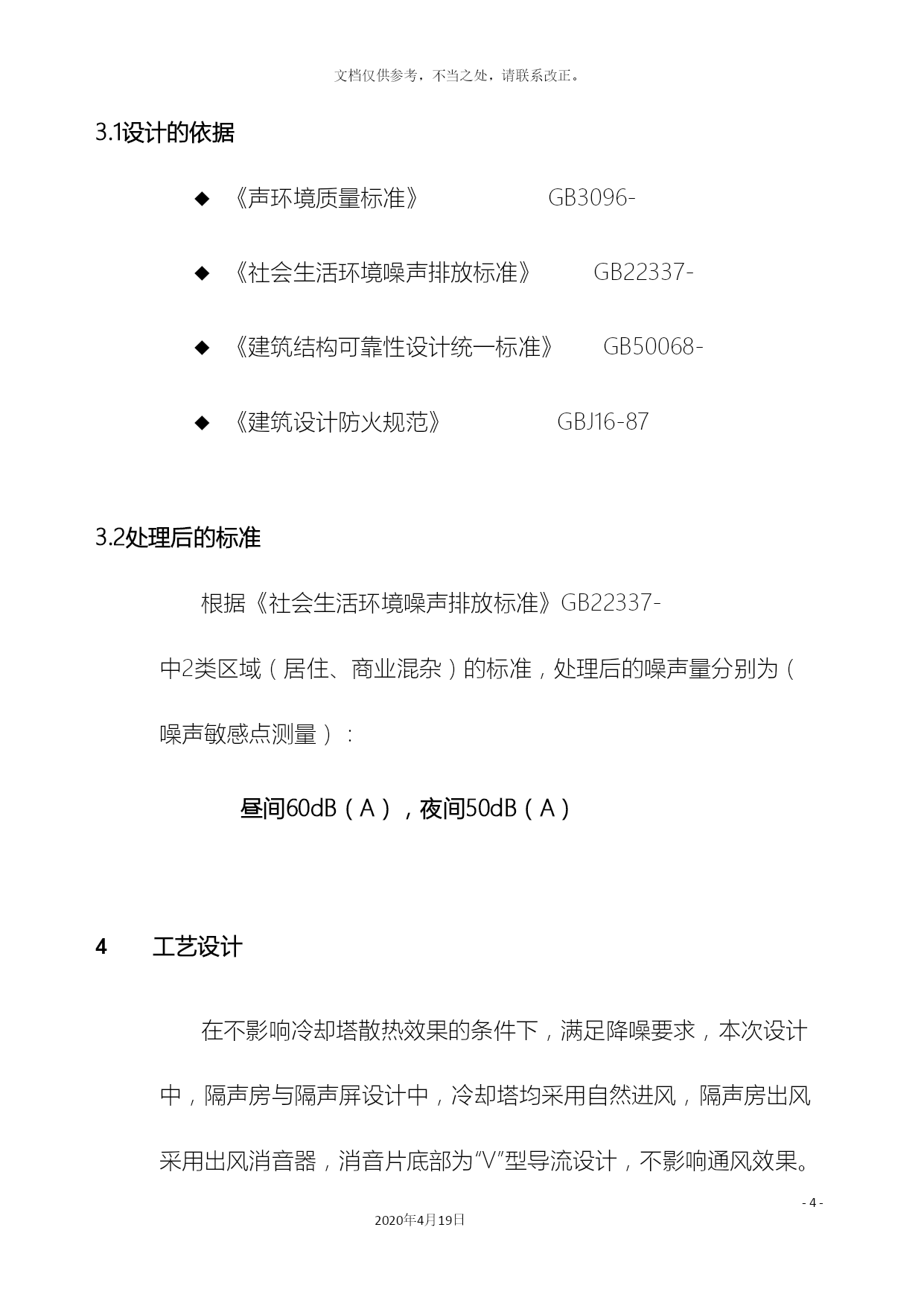

PAGE\*MERGEFORMAT-7-2020年4月19日冷却塔降噪方案文档仅供参考，不当之处，请联系改正。XXXXX城市广场冷却塔机组降噪项目设计方案XXXXXXXXXXXXXX有限公司11月目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc"1项目概况PAGEREF_Toc\h-2-HYPERLINK\l"_Toc"2噪声治理的三种类型PAGEREF_Toc\h-2-HYPERLINK\l"_Toc"3设计基础PAGEREF_Toc\h-3-HYPERLINK\l"_Toc"3.1设计的依据PAGEREF_Toc\h-3-HYPERLINK\l"_Toc"3.2处理后的标准PAGEREF_Toc\h-3-HYPERLINK\l"_Toc"4工艺设计PAGEREF_Toc\h-3-HYPERLINK\l"_Toc"5投资概算PAGEREF_Toc\h-4-HYPERLINK\l"_Toc"6附图PAGEREF_Toc\h-5-TOC\o"1-3"\h\z\uTOC\o"1-3"\h\z\u项目概况XXX广场位于XXX市XXX路与XXX路交口，占地面积近7万平米，总建筑面积约33万平米，容积率3.6，绿化率高达30.2%。以国际旗舰级城市综合体为规划蓝本，海纳10万平米顶级购物中心、5A级写字楼、商务公寓、传世名宅等多种物业类型，集购物、休闲、娱乐、商务、居住等多功能于一体的超大规模城市综合体。当前宝业·东城广场商业配套有空调冷却塔机组2处，分别位于南商业楼和北商业楼顶。因距离周边居民区较近，在空调工作过程中产生的噪音，必将对周边居民产生影响。受业主委托，我公司经过实地考察，提出本方案供业主参考。噪声治理的三种类型隔声屏适用于要求相对较低噪声治理，多用在铁路、高铁、高速公路两侧，或者一些同类型场所，其原理为阻止噪声朝特定方向的传播。隔声罩适用于小型噪声源，如特殊用途的小型机器、锅炉房鼓风机、煤矿井下鼓风机等等。隔声房适用于大型噪声源，如冷却塔噪声、大型风机噪声、机械设备噪声等等。根据噪声源的不同，选择不同类型治理工艺，或其中一种，或几种类型复合使用。考虑到北商业楼冷却塔机组距离居民住宅较近，南商业楼冷却塔机组距离居民住宅较远，且住宅楼只在冷却塔机组的西边。针对贵公司2组冷却塔的位置及治理要求，结合我公司在多个冷却塔机组降噪的实际经验，本方案中，我们对南楼冷却塔机组采用“隔声屏”降噪，北楼冷却塔机组采用“隔声房”降噪。具体布置见附图。设计基础3.1设计的依据《声环境质量标准》GB3096-《社会生活环境噪声排放标准》GB22337-《建筑结构可靠性设计统一标准》GB50068-《建筑设计防火规范》GBJ16-873.2处理后的标准根据《社会生活环境噪声排放标准》GB22337-中2类区域（居住、商业混杂）的标准，处理后的噪声量分别为（噪声敏感点测量）：昼间60dB（A），夜间50dB（A）工艺设计在不影响冷却塔散热效果的条件下，满足降噪要求，本次设计中，隔声房与隔声屏设计中，冷却塔均采用自然进风，隔声房出风采用出风消音器，消音片底部为“V”型导流设计，不影响通风效果。隔声房设计隔声房寸为19.65m×8.15m×8.0m（长宽高），具体尺寸及布置见附图。隔声房为全金属框架结构，材质为碳钢，顶部外层和外墙壁为75mm厚隔声材料。出风口消音器出风口消音器安装在冷却塔排风口处，消音器顶与隔声房顶齐平，出风口消音器尺寸为19650×2500×1000mm（长宽高），共计约163片消音片，出风口消声器结构采用60mm厚超薄式和超小间距工艺（消音片之间间距为60mm），全金属框架，双面0.6mm厚不锈钢多孔板+高容重玻纤吸音棉+玻纤吸音布；消音器设置为可拆式，以便于设备检修维护。隔声屏隔声屏选材与隔声房选材相同，采用75mm厚隔声材料，隔声屏框架采用碳钢结构钢架，具体设计见图纸，隔声屏高7.5m，斜长1.5m。投资概算投资估算如下表：序号名称规格单位数量单价合价A、主要设备及材料1隔声房75mmm24802隔声房钢结构120×80×3mmm3503隔声房钢结构80×60×2mmm3304出风消音片60×2500×1000mm片1635隔声屏75mmm2145.86隔声屏支撑框架#5角钢t1.17钢结构防腐项18辅材项1B、其它1设计费A×2%2管理费A×4%3运输及吊装含二次搬运4安装费5措施费C、税金
