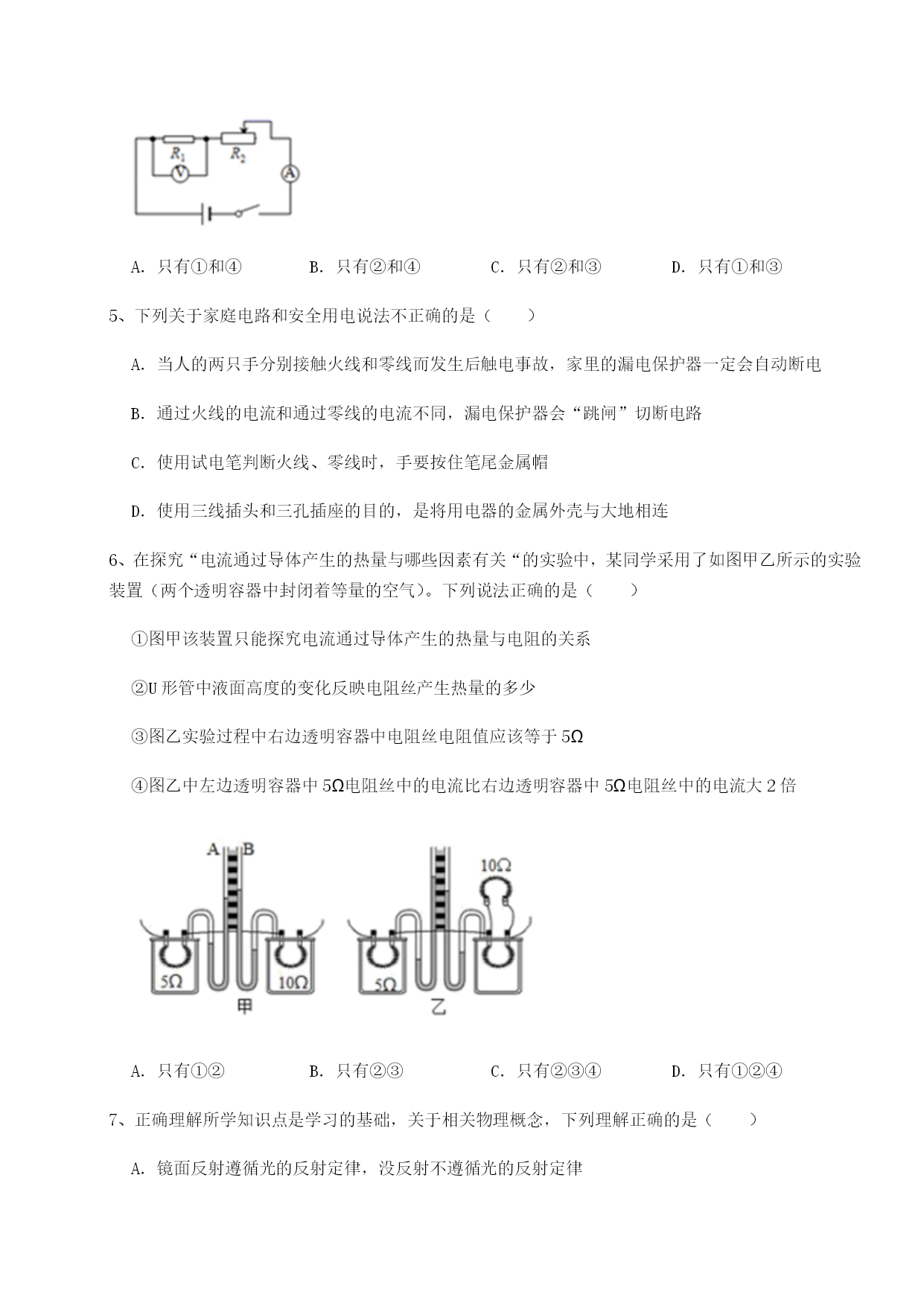

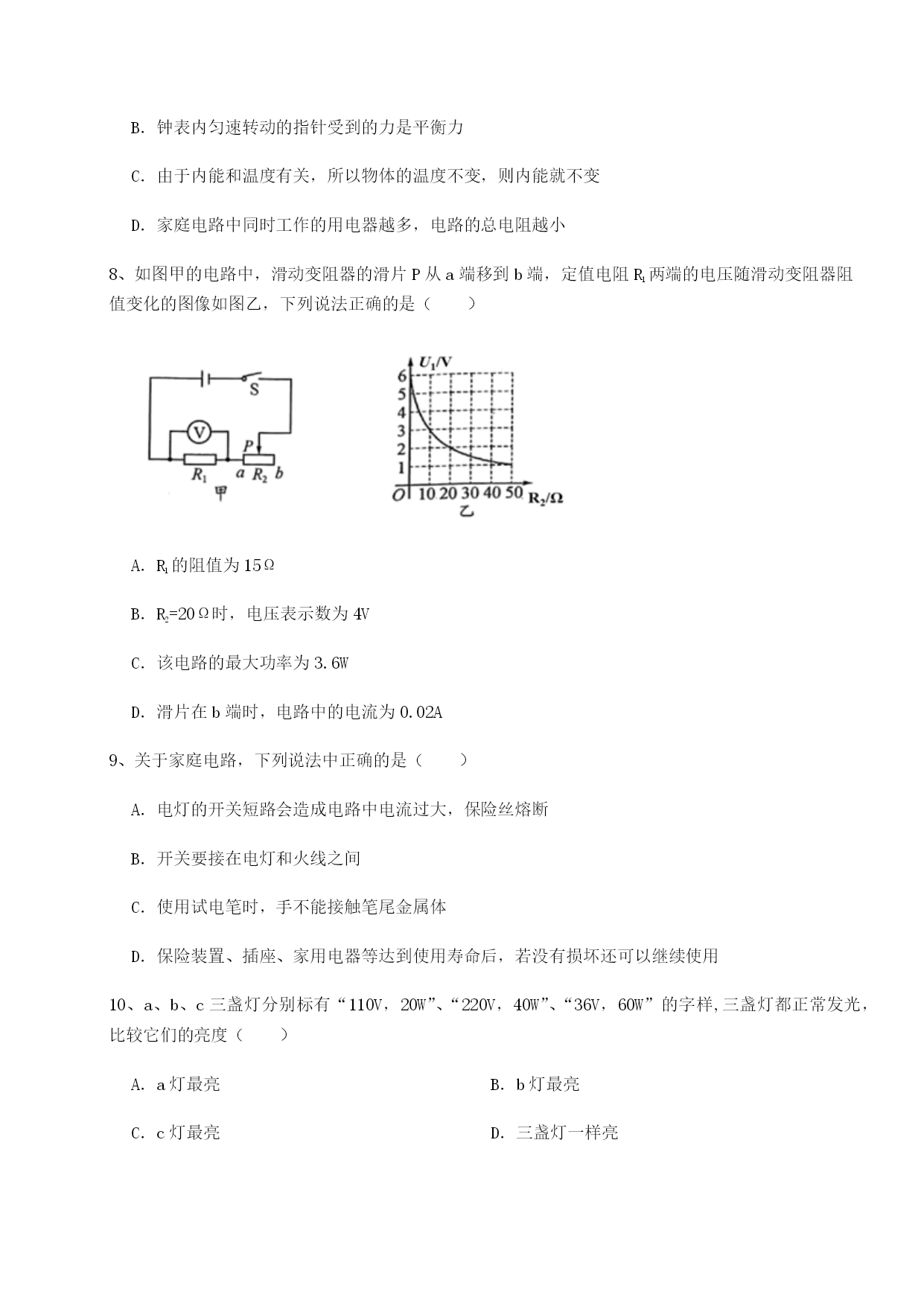

四川德阳外国语学校北师大版物理九年级电功和电功率同步测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的四种情况中，符合安全用电原则的是（）A．电动机外壳没有接地B．使用绝缘层破损的电线C．人靠近高压带电体D．使用试电笔时，手要接触笔尾金属体2、标有“220V40W”“110V40W”和“36V40W”的三盏灯并联在36V的电路中，则它们发光时的亮度（）A．“220V40W”最亮B．“110V40W”最亮C．“36V40W”最亮D．一样亮3、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A．电路中的用电器用电时间太长B．电路中的用电器的总功率过大C．电路中的用电器过多D．电路中的用电器的总电阻过大4、如图所示，电源电压保持9V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“50Ω1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电流表示数允许的变化范围为0.3~0.5A②电阻R1消耗电功率允许的变化范围为0.225W~0.9W③滑动变阻器R2允许接入电路阻值的变化范围为8Ω~50Ω④电路消耗总电功率允许的变化范围为1.35W~2.7WA．只有①和④B．只有②和④C．只有②和③D．只有①和③5、下列关于家庭电路和安全用电说法不正确的是（）A．当人的两只手分别接触火线和零线而发生后触电事故，家里的漏电保护器一定会自动断电B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路C．使用试电笔判断火线、零线时，手要按住笔尾金属帽D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连6、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（）①图甲该装置只能探究电流通过导体产生的热量与电阻的关系②U形管中液面高度的变化反映电阻丝产生热量的多少③图乙实验过程中右边透明容器中电阻丝电阻值应该等于5Ω④图乙中左边透明容器中5Ω电阻丝中的电流比右边透明容器中5Ω电阻丝中的电流大2倍A．只有①②B．只有②③C．只有②③④D．只有①②④7、正确理解所学知识点是学习的基础，关于相关物理概念，下列理解正确的是（）A．镜面反射遵循光的反射定律，没反射不遵循光的反射定律B．钟表内匀速转动的指针受到的力是平衡力C．由于内能和温度有关，所以物体的温度不变，则内能就不变D．家庭电路中同时工作的用电器越多，电路的总电阻越小8、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（）A．R1的阻值为15ΩB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．滑片在b端时，电路中的电流为0.02A9、关于家庭电路，下列说法中正确的是（）A．电灯的开关短路会造成电路中电流过大，保险丝熔断B．开关要接在电灯和火线之间C．使用试电笔时，手不能接触笔尾金属体D．保险装置、插座、家用电器等达到使用寿命后，若没有损坏还可以继续使用10、a、b、c三盏灯分别标有“110V，20W”、“220V，40W”、“36V，60W”的字样,三盏灯都正常发光，比较它们的亮度（）A．a灯最亮B．b灯最亮C．c灯最亮D．三盏灯一样亮第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某型号的电饭锅有高温加热和低温焖饭两档，其原理如图所示，电阻R1=44Ω，R2=2156Ω。电饭锅处于高温加热档工作10分钟，则产生的热量是J。2、如图是小军家的电能表，让“220V1200W”的用电器单独正常工作5min，发现电能表的转盘转过200r，此用电器消耗的电能为J，电能表的示数变为kW·h。每消耗1kW·h的电能，该电能表转盘转r。3、如图所示，甲为小明自制的一个模拟调光台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片
