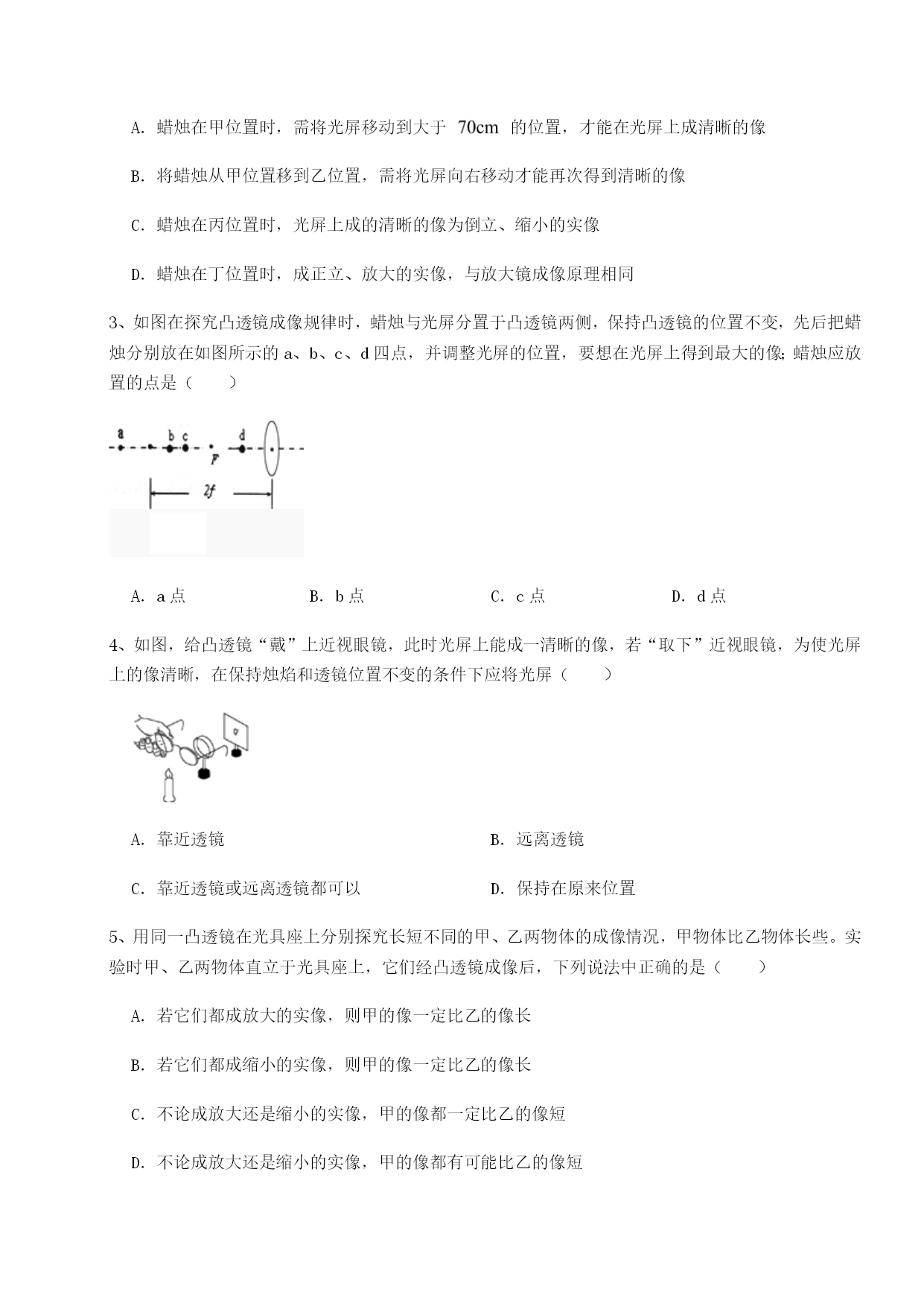

广西南宁市第八中学物理北师大版八年级（下册）常见的光学仪器定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是研究凸透镜成像规律的实验所得的图象，物距与焦距的关系是（）A．小于一倍焦距B．大于两倍焦距C．等于两倍焦距D．大于一倍焦距小于两倍焦距2、如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况（光屏位置未标出）。下列说法正确的是（）A．蜡烛在甲位置时，需将光屏移动到大于的位置，才能在光屏上成清晰的像B．将蜡烛从甲位置移到乙位置，需将光屏向右移动才能再次得到清晰的像C．蜡烛在丙位置时，光屏上成的清晰的像为倒立、缩小的实像D．蜡烛在丁位置时，成正立、放大的实像，与放大镜成像原理相同3、如图在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛分别放在如图所示的a、b、c、d四点，并调整光屏的位置，要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点4、如图，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下应将光屏（）A．靠近透镜B．远离透镜C．靠近透镜或远离透镜都可以D．保持在原来位置5、用同一凸透镜在光具座上分别探究长短不同的甲、乙两物体的成像情况，甲物体比乙物体长些。实验时甲、乙两物体直立于光具座上，它们经凸透镜成像后，下列说法中正确的是（）A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成缩小的实像，则甲的像一定比乙的像长C．不论成放大还是缩小的实像，甲的像都一定比乙的像短D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短6、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像7、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．8、使用显微镜时，被观察物体离物镜的距离（）A．小于焦距B．等于2倍焦距C．小于2倍焦距，大于1倍焦距D．大于2倍焦距9、当蜡烛、透镜甲和光屏放置在如图所示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（）A．光屏应选用较光滑的玻璃板以方便从不同角度观察光屏上的像B．透镜甲的焦距为10cm，透镜甲的焦距比透镜乙的大C．光屏移动的距离s<10cmD．第二次所成的像可以说明幻灯机的成像特点10、如图是去年6月20日，“神舟十号”航天员王亚平，在天宫一号内为我们上了一节充满奇幻的太空课．如图所示，是她拿着制作的一个太空水球，根据这张图片的情景可以判断，下列说法正确的（）A．相当于凸透镜，焦距可为0.2mB．相当于凸透镜，焦距可为0.6mC．相当于凹透镜，焦距可为0.2mD．相当于凹透镜，焦距可为0.5m第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、目前，在许多公交车上安装了“电视监控器”，凸透镜是该装置的光学系统，“电视监控器”的摄像头能成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的实像．2、每年6月6日是全国爱眼日，其主题是“关爱心灵窗户”．眼睛的晶状体相当于透镜，有些同学由于过度使用电子产品导致近视，需配戴透镜来矫正．3、凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫做凸透镜的．4、如图所示，是眼成像示意图．矫正时应佩戴眼镜的镜片是透镜．5、如图甲所示，小文在探究凸透镜成像规律时，将凸透镜A固定在光具座上保持位置不变，使烛焰在光屏上成清晰的像。把烛焰与光屏的位置对换后，在光屏上将观察到倒立、（选填“放大”、“缩小”或“等大”）的实像。小文将光屏先后放在如图乙所示位置，在光屏上能观察到大小相等的光斑，凸透镜B的焦距为cm。6、在探究凸透镜成像规律的实验中①由图可知凸透镜的焦距为cm．②当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个倒立、的像．（填光学仪器）就是依据这个
