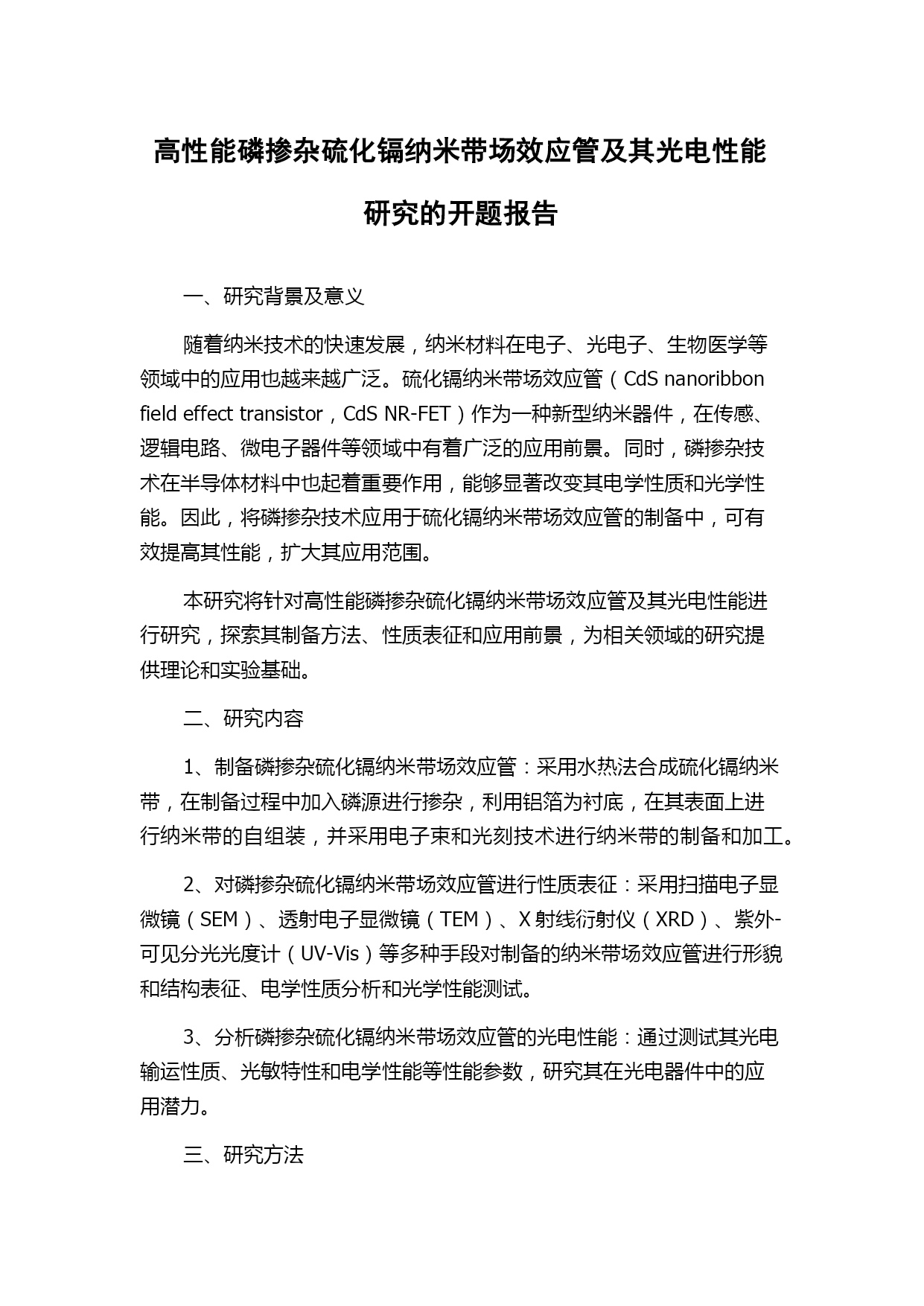

高性能磷掺杂硫化镉纳米带场效应管及其光电性能研究的开题报告一、研究背景及意义随着纳米技术的快速发展，纳米材料在电子、光电子、生物医学等领域中的应用也越来越广泛。硫化镉纳米带场效应管（CdSnanoribbonfieldeffecttransistor，CdSNR-FET）作为一种新型纳米器件，在传感、逻辑电路、微电子器件等领域中有着广泛的应用前景。同时，磷掺杂技术在半导体材料中也起着重要作用，能够显著改变其电学性质和光学性能。因此，将磷掺杂技术应用于硫化镉纳米带场效应管的制备中，可有效提高其性能，扩大其应用范围。本研究将针对高性能磷掺杂硫化镉纳米带场效应管及其光电性能进行研究，探索其制备方法、性质表征和应用前景，为相关领域的研究提供理论和实验基础。二、研究内容1、制备磷掺杂硫化镉纳米带场效应管：采用水热法合成硫化镉纳米带，在制备过程中加入磷源进行掺杂，利用铝箔为衬底，在其表面上进行纳米带的自组装，并采用电子束和光刻技术进行纳米带的制备和加工。2、对磷掺杂硫化镉纳米带场效应管进行性质表征：采用扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射仪（XRD）、紫外-可见分光光度计（UV-Vis）等多种手段对制备的纳米带场效应管进行形貌和结构表征、电学性质分析和光学性能测试。3、分析磷掺杂硫化镉纳米带场效应管的光电性能：通过测试其光电输运性质、光敏特性和电学性能等性能参数，研究其在光电器件中的应用潜力。三、研究方法1、制备方法：采用水热法合成硫化镉纳米带，在合成过程中掺杂磷元素。采用电子束和光刻技术进行纳米带的制备和加工。2、性质表征方法：通过SEM、TEM、XRD、UV-Vis等多种手段进行形貌和结构表征、电学性质分析和光学性能测试。3、分析方法：采用测试光电输运性质、光敏特性和电学性能等性能参数对磷掺杂硫化镉纳米带场效应管的光电性能进行分析。四、预期成果1、成功制备高性能磷掺杂硫化镉纳米带场效应管。2、对所制备的磷掺杂硫化镉纳米带场效应管进行性质表征和分析，得到其电学性质和光学性能等参数。3、评估磷掺杂硫化镉纳米带场效应管的光电性能，探讨其在光电器件中的应用前景。五、研究进度安排1、前期调研和理论准备（1个月）。2、磷掺杂硫化镉纳米带场效应管的制备与性质表征（6个月）。3、对磷掺杂硫化镉纳米带场效应管的光电性能进行分析（3个月）。4、文献整理和论文撰写（2个月）。六、参考文献1.E.SardoB.W.Mao,X.Li,andG.Pennelli,“Surfacepassivation-inducedmobilityenhancementinbulkInAsandIn[sub0.53]Ga[sub0.47]Asstudiedbyatime-of-flightelectronmobilitystudy,”Appl.Phys.Lett.,vol.91,no.8,p.082106,2007.2.A.Zrenner,“Opticalpropertiesofsemiconductorquantumdots,”JournalofMod.Optics,vol.55,no.3,pp.369–382,2008.3.S.Oda,K.Saito,T.Yuge,andT.Ando,“AmbipolarbehaviorofSi-dopedZnOnanowiresfabricatedbyavapor-liquid-solidmechanism,”Appl.Phys.Lett.,vol.85,no.17,p.3878,2004.4.L.Miao,L.Li,S.Jin,K.Li,J.Wu,andZ.Fang,“Field-effecttransistorsandphotodetectorsbasedonindividualZnOnanowire,”NanoLett.,vol.9,no.3,pp.1203–1207,2009.5.T.Q.Nguyen,N.V.Garborov,S.P.Bremner,andK.K.S.Lau,“Designguidelinesforhigh-performanceandreliableInP-basedfield-effecttransistors,”IEEETrans.ElectronDevices,vol.53,no.10,pp.2626–2635,2006.
