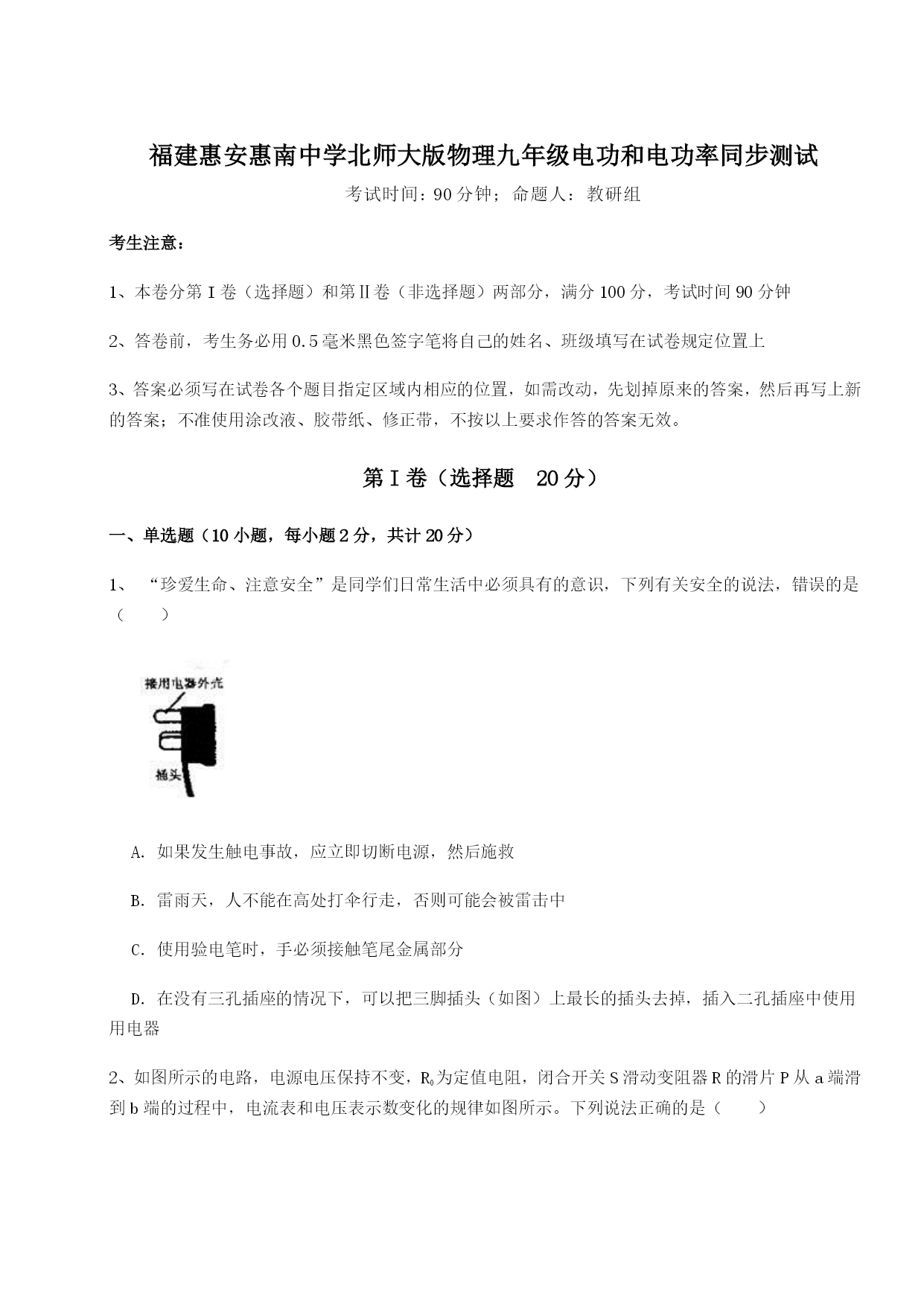

福建惠安惠南中学北师大版物理九年级电功和电功率同步测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．在没有三孔插座的情况下，可以把三脚插头（如图）上最长的插头去掉，插入二孔插座中使用用电器2、如图所示的电路，电源电压保持不变，R0为定值电阻，闭合开关S滑动变阻器R的滑片P从a端滑到b端的过程中，电流表和电压表示数变化的规律如图所示。下列说法正确的是（）A．电源电压为8VB．定值电阻R0的阻值为20ΩC．整个电路消耗的最大功率为0.5WD．滑片P在滑动的过程中，滑动变阻器的最大功率为0.9W3、将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（）A．消耗的电能和产生的热量都一样多B．消耗的电能一样多，但产生的热量不一样多C．消耗的电能不样多，但产生的热量一样多D．清耗的电能和产生的热量都不一样多4、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W5、下列是小松同学收集的一些物理数据，不正确的是（）A．一节干电池电压是1.5VB．我国家庭电路的电压是220VC．实验用小灯泡的电流大约为2AD．家中电视机的电功率约为200W6、下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（）A．正常发光时的电阻B．实际电功率C．消耗的电能D．产生的热量7、如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（）A．1：3B．4：3C．3：1D．3：48、关于家庭电路，下列说法中正确的是（）A．电灯的开关短路会造成电路中电流过大，保险丝熔断B．开关要接在电灯和火线之间C．使用试电笔时，手不能接触笔尾金属体D．保险装置、插座、家用电器等达到使用寿命后，若没有损坏还可以继续使用9、正确理解所学知识点是学习的基础，关于相关物理概念，下列理解正确的是（）A．镜面反射遵循光的反射定律，没反射不遵循光的反射定律B．钟表内匀速转动的指针受到的力是平衡力C．由于内能和温度有关，所以物体的温度不变，则内能就不变D．家庭电路中同时工作的用电器越多，电路的总电阻越小10、以下物理量中，可以用“千瓦时”作为单位的是()A．电量B．电流C．电功D．电功率第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、甲、乙两只灯泡，其I﹣U关系图象如图，现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是W．2、小丽在“探究电流跟电压的关系”时，将记录整理的实验数据绘制成如图所示的U­I关系图象，由图可知（填“甲”或“乙”）电阻更大；当把甲、乙两个电阻串联后接在电压为6V的电源上，电路中的电流是A；如并联后接在电压为6V的电源上，电路的总功率为W.3、如图甲和乙是研究“电热大小与哪些因素有关”的实验装置。通电后，若要比较电阻丝产生热量的多少，只需比较与之相连的U形管中。甲是探究电热与关系的实验装置。乙是探究电热与关系的实验装置。4、在如图所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω2A”字样，电源电压不变．闭合开关S后，当滑片P在滑动变阻器R2的最右端时，电压表的示数为2V，将滑片P移至中点时，电流表示数变化了0.1A，则电源电压为V，定值电阻R1的值为Ω，定值电阻R1消耗的电功率变化了W。5、如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是；试电笔发亮时，火线、试电笔、人体与大地构成联电路。6、
