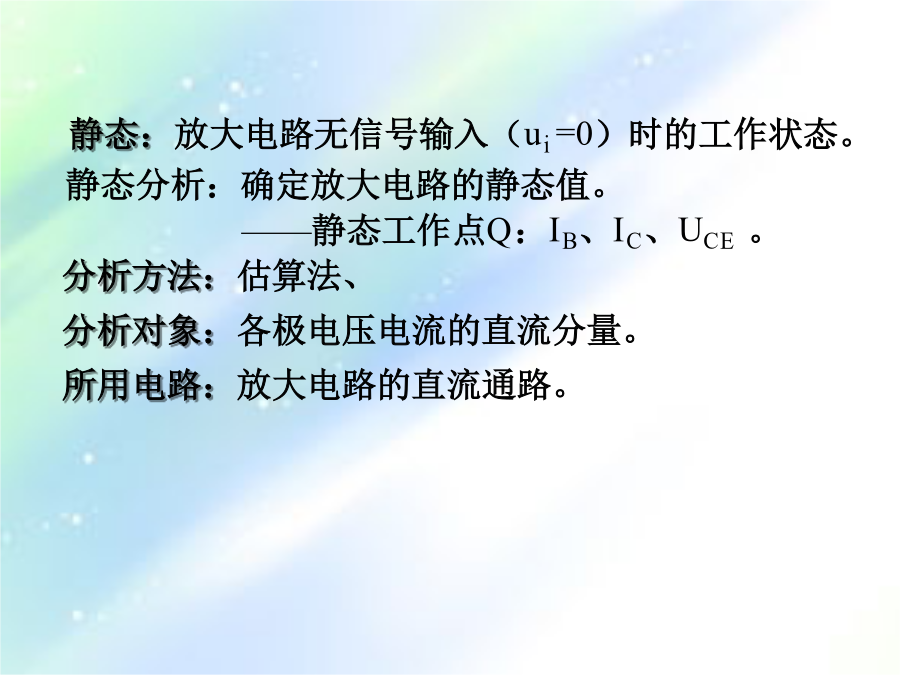

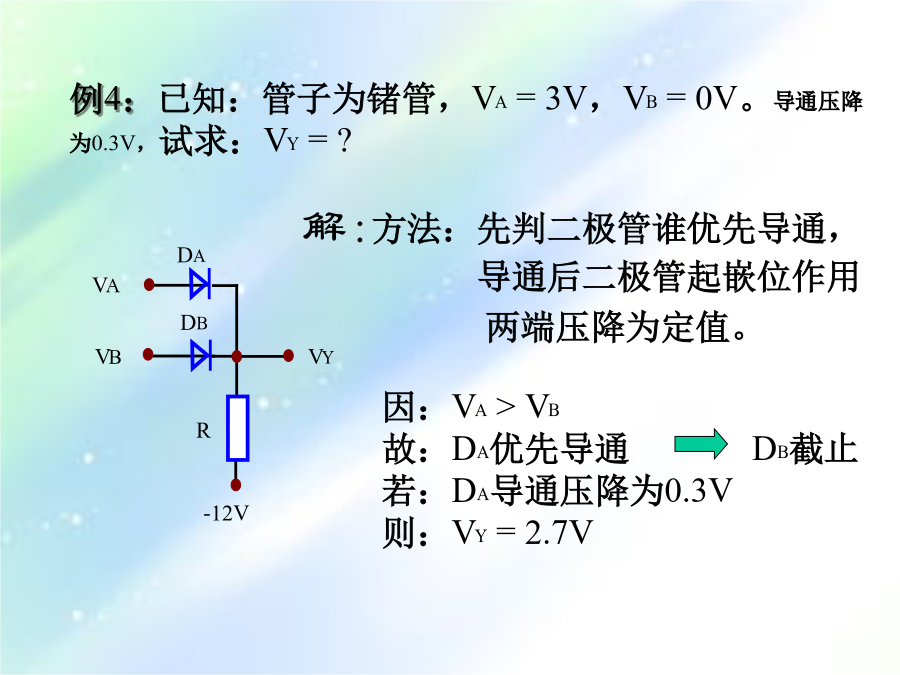

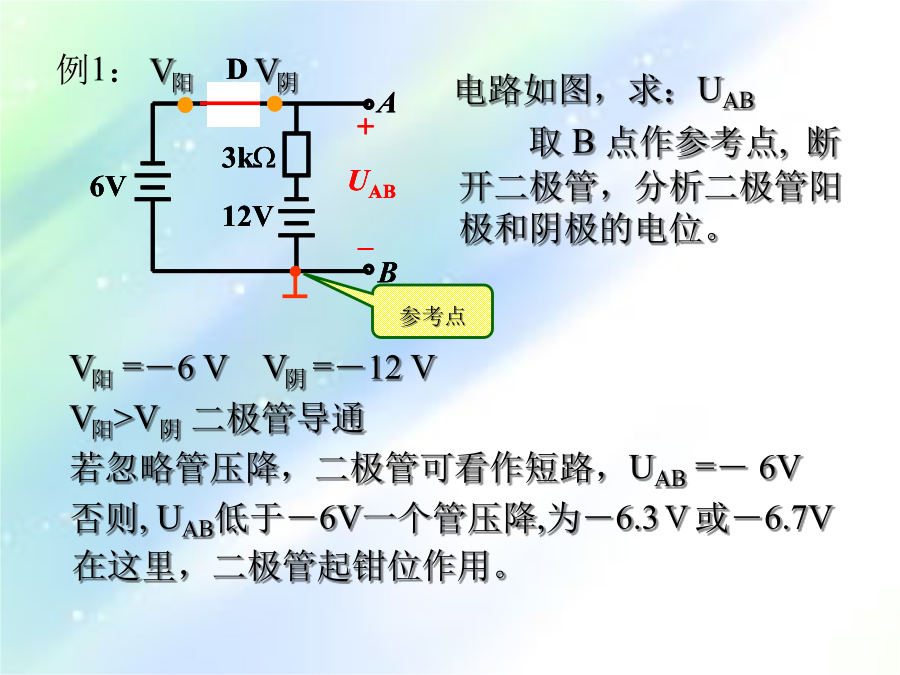

电子技术总结第14章半导体器件电路如图，求：UAB两个二极管的阴极接在一起取B点作参考点，断开二极管，分析二极管阳极和阴极的电位。ui>8V，二极管导通，可看作短路uo=8Vui<8V，二极管截止，可看作开路uo=ui例4：已知：管子为锗管，VA=3V，VB=0V。导通压降为0.3V，试求：VY=?例5：已知：管子为锗管，VA=3V，VB=0V。导通压降为0.3V，试求：VY=?本章作业第15章基本放大电路静态：放大电路无信号输入（ui=0）时的工作状态。基本共发射极放大电路的直流通路15.2.1用放大电路的直流通路确定静态值例1：用估算法计算静态工作点。RB例2：用估算法计算图示电路的静态工作点。动态：放大电路有信号输入（ui0）时的工作状态。+UCC微变等效电路：因三极管是非线性元件，不便于分析，在输入的交流信号是小信号的情况下，可把非线性的三极管线性化，等效为一个线性元件。三极管线性化之后的放大电路称为微变等效电路。2.放大电路的微变等效电路RB画出电路的微变等效电路3.电压放大倍数的计算3.电压放大倍数的计算4.放大电路输入电阻的计算5.放大电路输出电阻的计算+UCC静态工作点：画微变等效电路进行动态分析：估算法:RB1电压放大倍数的计算RSRB1例1：在分压式偏置电路中,已知：VCC=2V，RB1=30k,RB2=10k,RC=4k,RE=2.2k,RL=4k,CE=100µF,C1=C2=20µF,晶体管的=50。试求：(1)计算静态值IB、IC和UCE;(2)计算Au、ri和ro。(2)由微变等效电路求Au、ri、ro。例2:【解】(2)由微变等效电路求Au、ri、ro。本章作业第16章集成运算放大器(1)u+u–,称“虚短”if例3在图示两级运放电路中，已知R1=50kΩ，RF=100kΩ，若输入电压uI=1V，求输出电压。例4分析如下两级运放电路的输出电压。例5已知uI1=0.5V，uI2=-2V，uI3=1V，求输出电压。例6求如图所示电路的输出电压。A3是减法运算电路本章作业第17章电子电路中的反馈17.1.2负反馈与正反馈的判别方法运算放大器电路反馈类型的判别方法：例1：试判别下图放大电路中从运算放大器A2输出端引至A1输入端的是何种类型的反馈电路。例2：本章习题第20章门电路和组合逻辑电路20.6.1组合逻辑电路的分析例1：分析下图的逻辑功能(2)应用逻辑代数化简(3)列逻辑状态表(1)写出逻辑式(2)列逻辑状态表输入输出20.6.2组合逻辑电路的综合例1：设计一个三变量奇偶检验器。要求:当输入变量A、B、C中有奇数个同时为“1”时，输出为“1”，否则为“0”。用“与非”门实现。(3)用“与非”门构成逻辑电路(4)逻辑图例2:某工厂有A、B、C三个车间和一个自备电站，站内有两台发电机G1和G2。G1的容量是G2的两倍。如果一个车间开工，只需G2运行即可满足要求；如果两个车间开工，只需G1运行，如果三个车间同时开工，则G1和G2均需运行。试画出控制G1和G2运行的逻辑图。逻辑要求：如果一个车间开工，只需G2运行即可满足要求；如果两个车间开工，只需G1运行，如果三个车间同时开工，则G1和G2均需运行。(2)由状态表写出逻辑式(4)用“与非”门构成逻辑电路(5)画出逻辑图例3：设计一个三人(A、B、C)表决电路。每人有一按键，如果赞同，按键，表示1；如不赞同，不按键，表示0。表决结果用指示灯表示，多数赞同,灯亮为1，反之灯不亮为0。(3)若用与非门构成逻辑电路三人表决电路第21章触发器和时序逻辑电路基本R－S触发器状态表例：基本R－S触发器的时序图（初始状态为0）可控RS状态表（CP=1期间有效）例：画出可控R－S触发器的输出波形JKQn+1例：JK触发器工作波形D触发器状态表（CP上升沿有效）例：D触发器工作波形图本章习题请大家练习每章后边选择题和其他题目，参考word文档。没学过的内容可不做。若有问题欢迎同学找我答疑。
