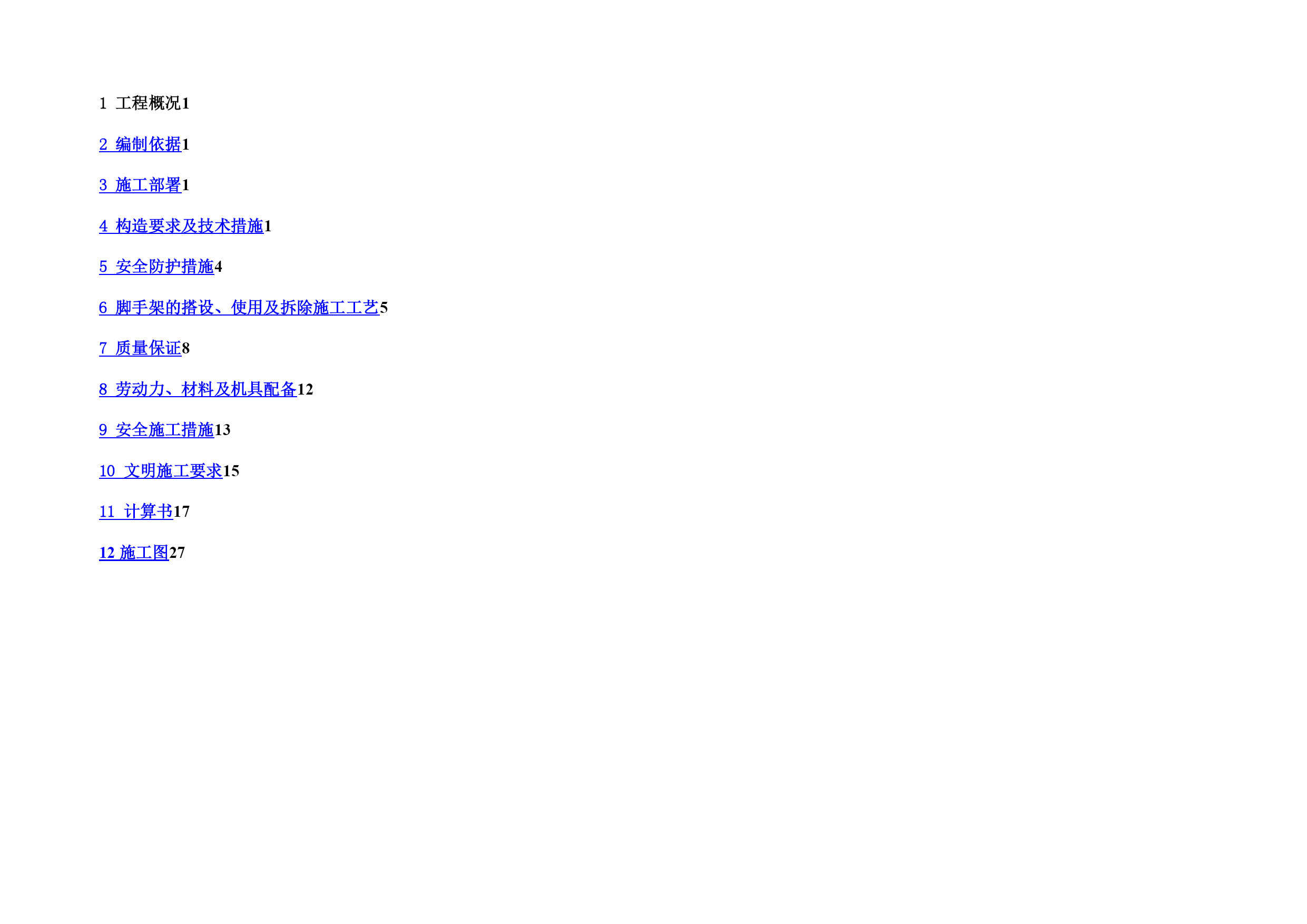

TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc178492837"1工程概况PAGEREF_Toc178492837\h1HYPERLINK\l"_Toc178492838"2编制依据PAGEREF_Toc178492838\h1HYPERLINK\l"_Toc178492839"3施工部署PAGEREF_Toc178492839\h1HYPERLINK\l"_Toc178492840"4构造要求及技术措施PAGEREF_Toc178492840\h1HYPERLINK\l"_Toc178492841"5安全防护措施PAGEREF_Toc178492841\h4HYPERLINK\l"_Toc178492842"6脚手架的搭设、使用及拆除施工工艺PAGEREF_Toc178492842\h5HYPERLINK\l"_Toc178492843"7质量保证PAGEREF_Toc178492843\h8HYPERLINK\l"_Toc178492844"8劳动力、材料及机具配备PAGEREF_Toc178492844\h12HYPERLINK\l"_Toc178492845"9安全施工措施PAGEREF_Toc178492845\h13HYPERLINK\l"_Toc178492846"10文明施工要求PAGEREF_Toc178492846\h15HYPERLINK\l"_Toc178492847"11计算书PAGEREF_Toc178492847\h17HYPERLINK\l"_Toc178492848"12施工图PAGEREF_Toc178492848\h271工程概况工程名称：连富山等商住楼工程地址：大埔县城环城大道新寨段结构类型：框架结构建筑面积：588平方米层数：续建4-6层地上：6层地下：0层2编制依据2.1主要规程、规范2.2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001，2002年版）2.3《建筑施工高处作业安全技术规范》（JGJ80-91）2.4《建筑施工安全检查标准》（JGJ59-992.5《钢结构设计规范》（GB50017—2003）2.6施工图纸3施工部署安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“杜绝死亡、重伤及消防、机械事故”安全生产目标的必然保障，为此项目经理部成立以现场经理为组长的安全防护领导小组。4构造要求及技术措施扣件式钢管脚手架的构造要求及技术措施4.1.1立杆立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。4.1.2大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3（本工程不大于50cm），大横杆在同一步架内纵向水平高差不超过全长的1/300（本工程不超过50cm），局部高差不超过5cm。4.1.3小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。4.1.4纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。4.1.5剪刀撑本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在45°~60°之间（本工程全部在50°左右）。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣
