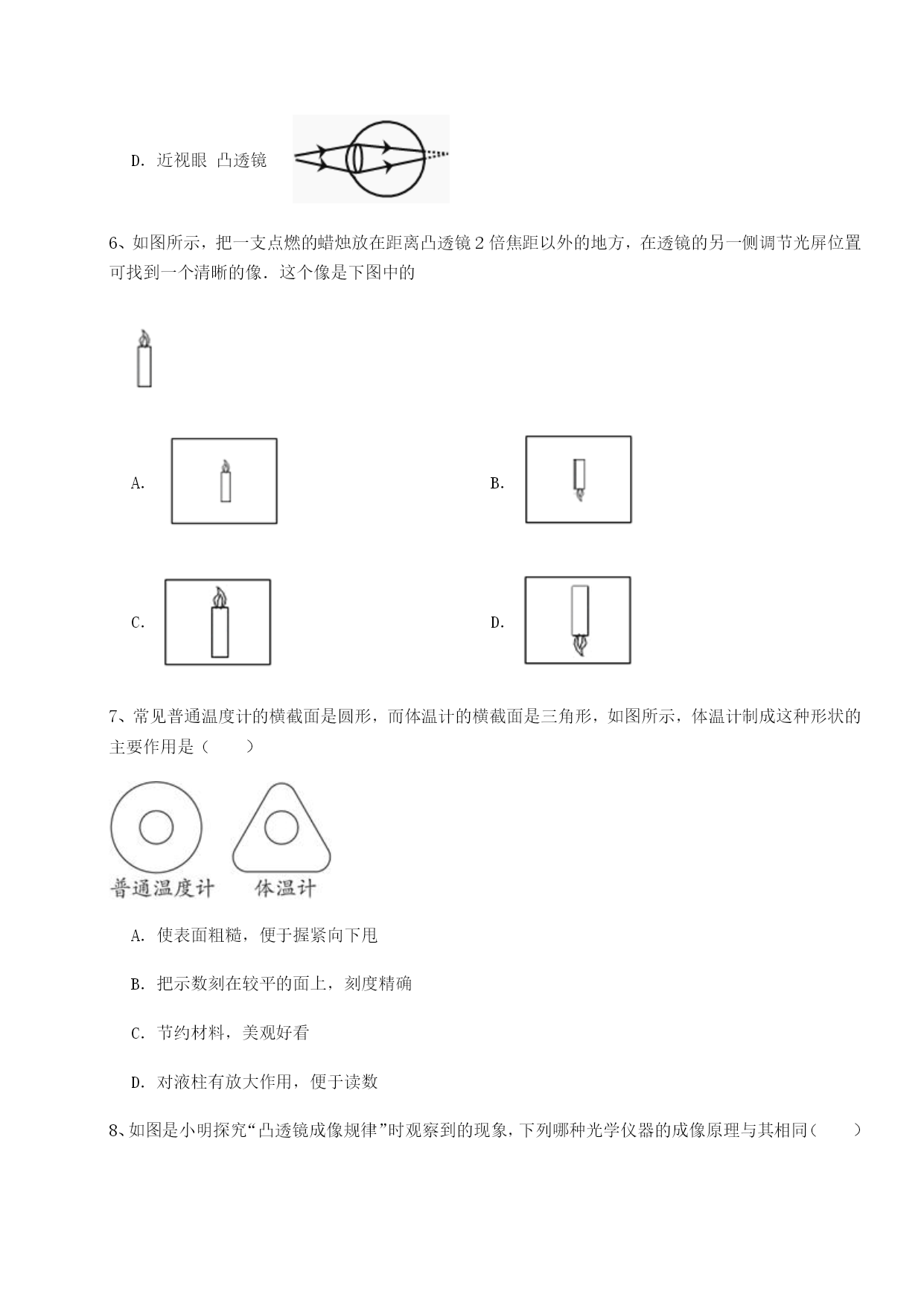

重庆市九龙坡区物理北师大版八年级（下册）常见的光学仪器综合测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．2、图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像.以下有关像的判断及成像规律的应用，说法正确的是（）A．虚像照相机B．实像照相机C．虚像幻灯机D．实像幻灯机3、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm时，在光屏上能得到一个放大的像B．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小4、蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛放在离透镜14厘米的主光轴上，则所成的像一定是（）A．放大B．缩小C．正立的D．倒立5、如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是()A．远视眼凸透镜B．远视眼凹透镜C．近视眼凹透镜D．近视眼凸透镜6、如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A．B．C．D．7、常见普通温度计的横截面是圆形，而体温计的横截面是三角形，如图所示，体温计制成这种形状的主要作用是（）A．使表面粗糙，便于握紧向下甩B．把示数刻在较平的面上，刻度精确C．节约材料，美观好看D．对液柱有放大作用，便于读数8、如图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同（）A．投影仪B．照相机C．放大镜D．近视眼镜9、放电影时，电影胶片上的图案经凸透镜在银幕上成的是（）A．倒立、放大的虚像B．正立、放大的实像C．正立、放大的虚像D．倒立、放大的实像10、电影院里，观众观看屏幕上出现的画面，这些画面对于人的眼睛而言（）A．是物B．是放大正立的实像C．是放大正立的虛像D．是放大倒立的实像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明想知道自己家中放大镜的焦距，于是让放大镜正对着太阳光，将一个光屏放在放大镜的另一侧，观察太阳光通过放大镜后出现的现象，直到光屏上得到的光斑最小、最亮，则该光斑的所处位置是放大镜的，小明请爸爸拿来刻度尺，粗略测量为20cm，则该放大镜的焦距为。2、我校每个班的教室都安装有投影仪，投影仪的镜头相当于透镜，它对光线有作用（填“会聚”或“发散”），它投射到屏幕上的光线所成的像是像（填“实”或“虚”）．3、把凸透镜正对着太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前20cm处，在凸透镜的另一侧调节光屏的位置，可在光屏上得到一个、、像。4、如图是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个镜．甲、乙是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是（靠近/远离）摄像头．观察照片发现，车的外表很清晰，但几乎看不见车内的人，是因为车内的人光线（亮/暗），摄像头几乎无法成像．夜晚，为了不影响司机开车，车内的灯应（熄灭/亮着）．5、小邓同学用焦距为10cm的凸透镜等器材，探究凸透镜成像规律。将蜡烛、凸透镜、光屏依次放到光具座上，点燃蜡烛调节它们的位置如图所示，此时小明发现光屏上的像位于光屏的上方，为了使像成在光屏中心，应将蜡烛向调节。正确调节后，在光屏中心承接到了一个倒立、的实像，生活中的（选填“照相机”“投影仪”或“放大镜”）是利用这一原理工作的。6、小明把凸透镜放在图所示位置，蜡烛放在30cm刻度处，在光屏上得到一个倒立、等大的像。之后保持凸透镜位置不变，将蜡烛移到图示位置，光屏应相应向（选填“左”或“右”）移动才能再次承接到清晰的像，且像为倒立（选填“放大”“缩小”或“等大”）的实像。7、物体对眼睛的视角的大小，不仅和物体的有关，而且还和物体到的距
