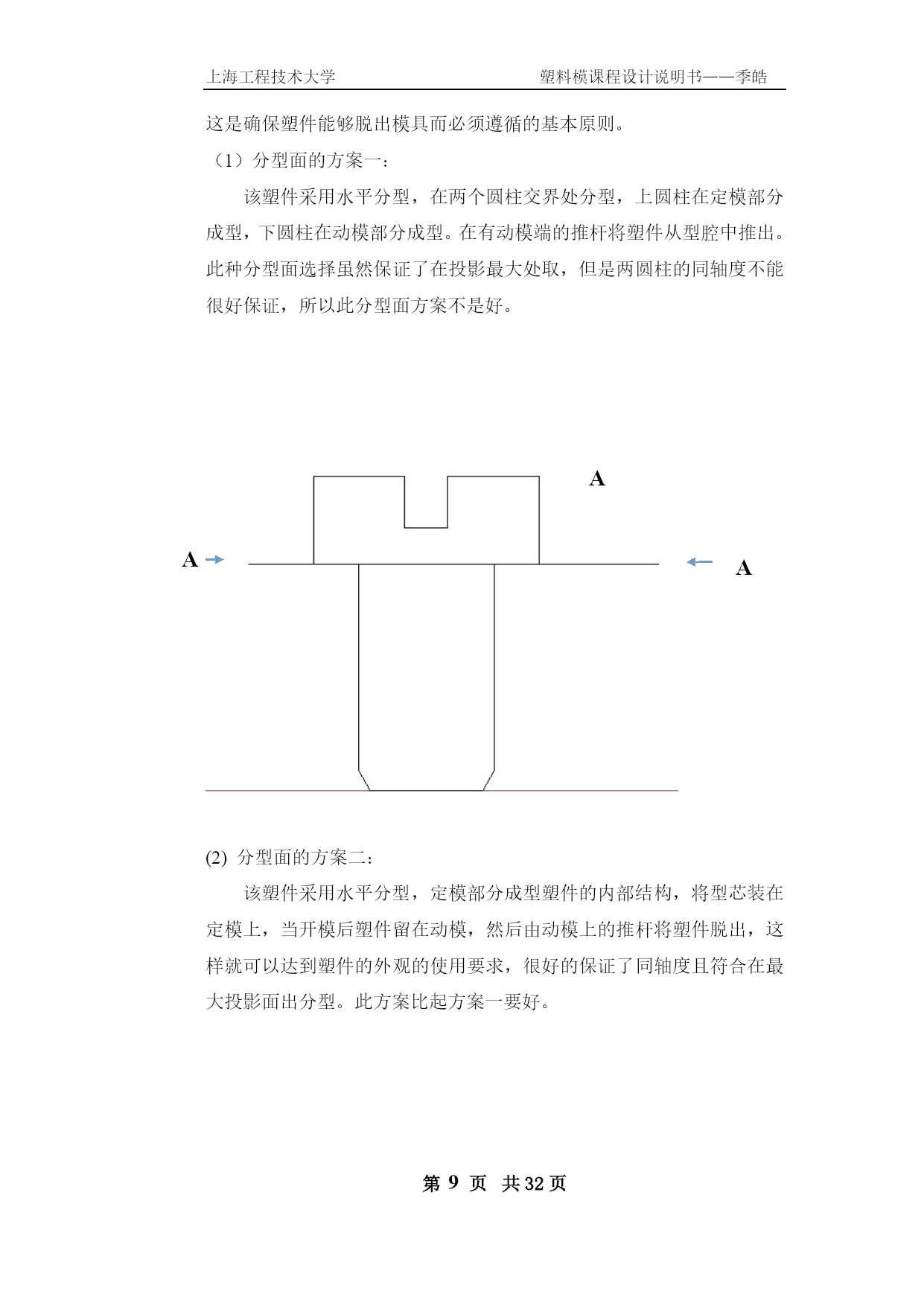

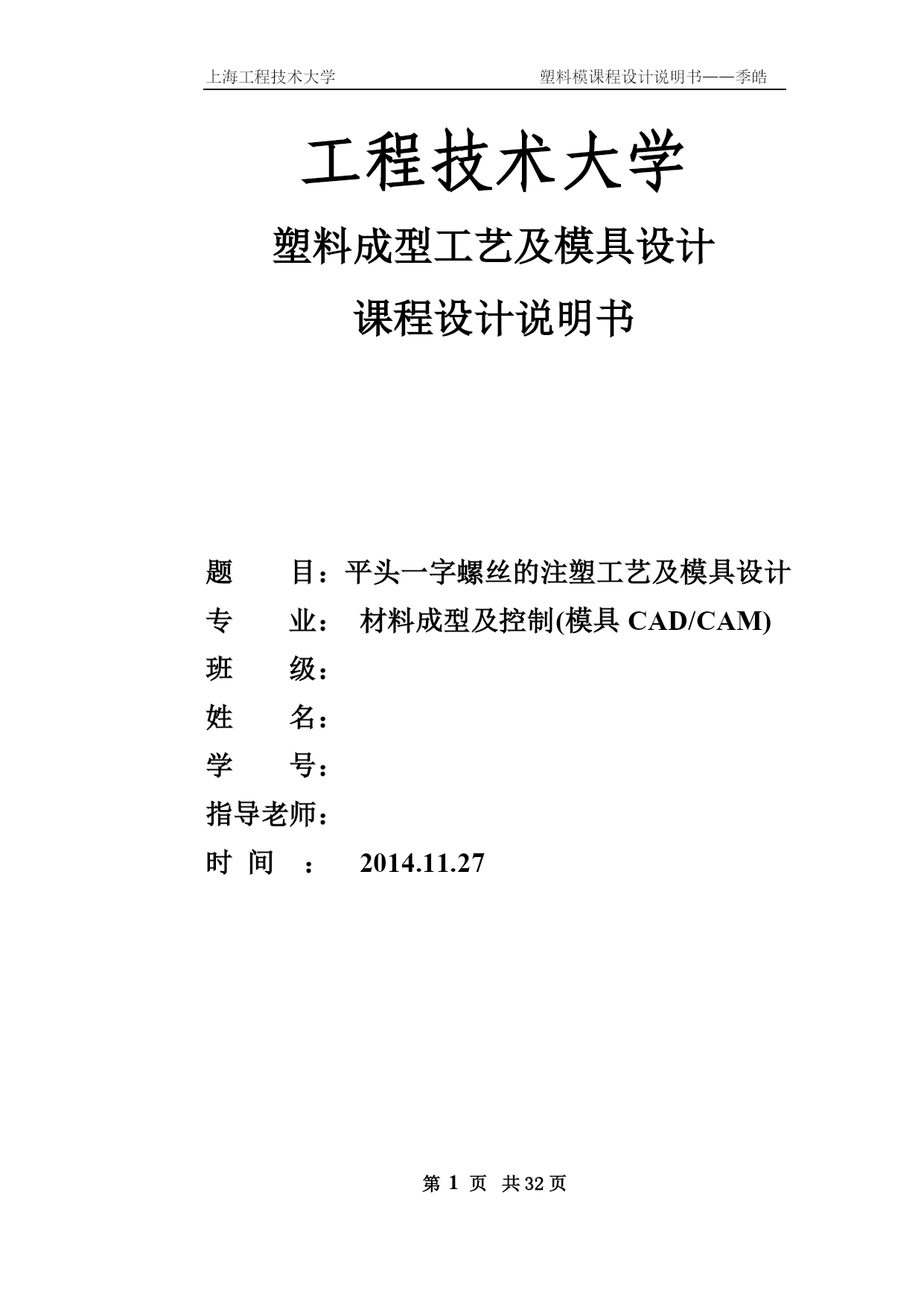

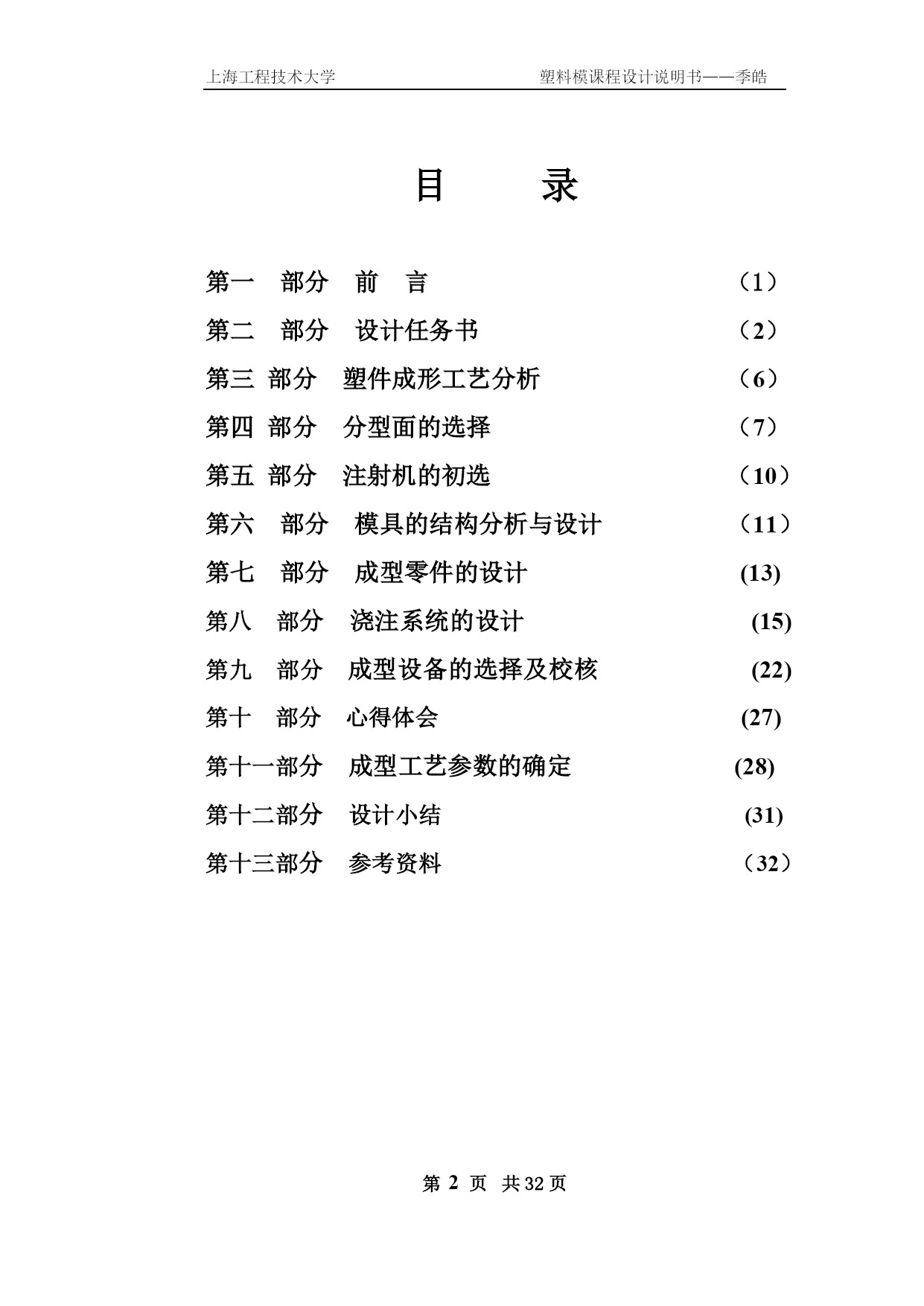

上海工程技术大学塑料模课程设计说明书——季皓PAGE\*MERGEFORMAT32第页共NUMPAGES32页工程技术大学塑料成型工艺及模具设计课程设计说明书题目：平头一字螺丝的注塑工艺及模具设计专业：材料成型及控制(模具CAD/CAM)班级：姓名：学号：指导老师：时间：2014.11.27目录第一部分前言（1）第二部分设计任务书（2）第三部分塑件成形工艺分析（6）第四部分分型面的选择（7）第五部分注射机的初选（10）第六部分模具的结构分析与设计（11）第七部分成型零件的设计(13)第八部分浇注系统的设计(15)第九部分成型设备的选择及校核(22)第十部分心得体会(27)第十一部分成型工艺参数的确定(28)第十二部分设计小结(31)第十三部分参考资料（32）前言一个学期的课程即将结束，为检验这一个学期以来对于塑料模设计的学习效果，综合检测理论在实际应用中的能力，除了平时的考试、实验测试外，更重要的是理论联系实际，即我们将努力认真的完成此次课程设计，我们的课程设计题目为：手轮注塑模具设计。本次课程设计课题来源于生产实际，应用广泛，但成型难度相对较难，模具结构相对复杂，对我们初学模具设计的学生是一个很好的考验。它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。本次设计以手轮注塑模具为主线，综合了成型工艺分析，模具结构分析，最后是模具的设计计算等一系列模具设计的所有过程。能很好的达到学以致用的效果。在设计该模具的同时总结了以往模具设计的一般方法、步骤，模具设计中常用的公式、数据、模具结构及零部件。把以前学过的基础课程融汇到综合应用本次设计当中来，所谓学以致用。在设计中除使用传统方法外，同时使用了AutoCAD、SolidWorks等软件。本次课程设计得到了廖秋慧老师和张效迅老师的关心指导。正因为老师的悉心指导和帮助，我们才得以解决一个又一个难题，最后完成课程设计，在此谨代表小组全体同学向老师表示感谢。由于实际经验和理论技术有限，设计的错误和不足之处在所难免，希望各位老师和同学批评指正。一、设计任务书1.1课程设计目的本课程设计的目的是使我们在学完《塑料模具设计》课程之后，巩固和加深对塑料模有关理论的认识，提高设计计算、制图和查阅参考资料的能力。使得我们能正确运用专业知识，初步掌握制定注塑工艺规程及进行注塑模具设计的原则和方法。在课程设计中应本着技术上先进、经济上合理的原则，制定注塑工艺规程和设计有关的注塑模具。=1\*GB3①塑料制品名称：螺丝（如右图）=2\*GB3②成型方法与设备：在适当的塑料注射机上注射成型；=3\*GB3③塑料原料：NYLON-66；=4\*GB3④收缩率：.1.5%；=5\*GB3⑤塑件图：如图所示为制品的图样。二、塑件成形工艺分析主要技术指标比重克/厘米31.10比容厘米3/克0.91吸水性（24小时）%0.9~1.6收缩率%1.5熔点℃250~265热变形温度℃149~176弯曲强度公斤力/厘米21260硬度HB12.2（R100~118）NYLON-66：尼龙66，聚酰胺-66。疲劳强度和钢性较高，耐热性较好，摩擦系数低，耐磨性好，但吸湿性大，尺寸稳定性不够。通常应用于中等载荷，使用温度<100-120度无润滑或少润滑条件下工作的耐磨受力传动零件。尼龙66为HYPERLINK"http://baike.baidu.com/view/767500.htm"\t"http://baike.baidu.com/item/_blank"聚己二酰己二胺，工业简称PA66。常制成圆柱状粒料，作塑料用的聚酰胺分子量一般为1.5万～2万。各种聚酰胺的共同特点是耐燃，抗张强度高（达104千帕），耐磨，电绝缘性好。尼龙66主要用于汽车、机械工业、电子电器、精密仪器等领域。从最终用途看，汽车行业消耗的尼龙66占第一位，电子电器占第二位。大约有88%的尼龙66通过注射成型加工成各种制件，约12%的尼龙66则通过挤出、吹塑等成型加工成相应的制品。二、塑件的尺寸精度分析该塑件无尺寸精度特殊要求，所有尺寸均为自由尺寸，按MT5查取公差。其主要尺寸公差要求如表2.3.1—1所示：塑件标注尺寸塑件尺寸公差（按MT5级精度）塑件标注尺寸塑件尺寸公差（按MT5级精度）径向尺寸Φ10.0Φ10.0-0.20高度尺寸2.32.3+0.16Φ6.0Φ6.0-0.203.93.9+0.18R1R1-0.21010+0.22型芯尺寸Φ1.90Φ1.90-0.162.3塑件结构工艺性分析（1）壁厚分
