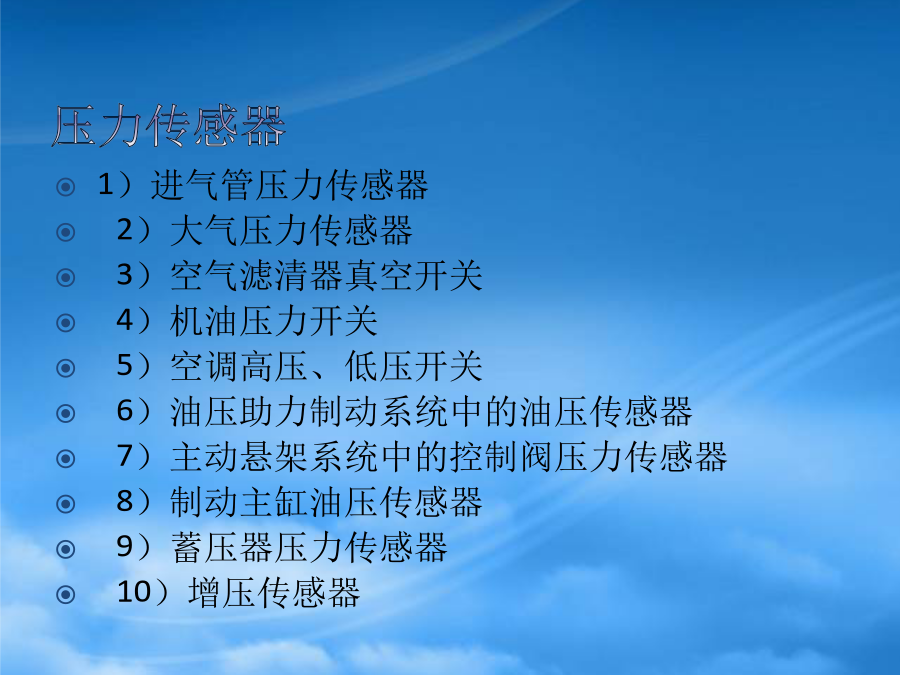

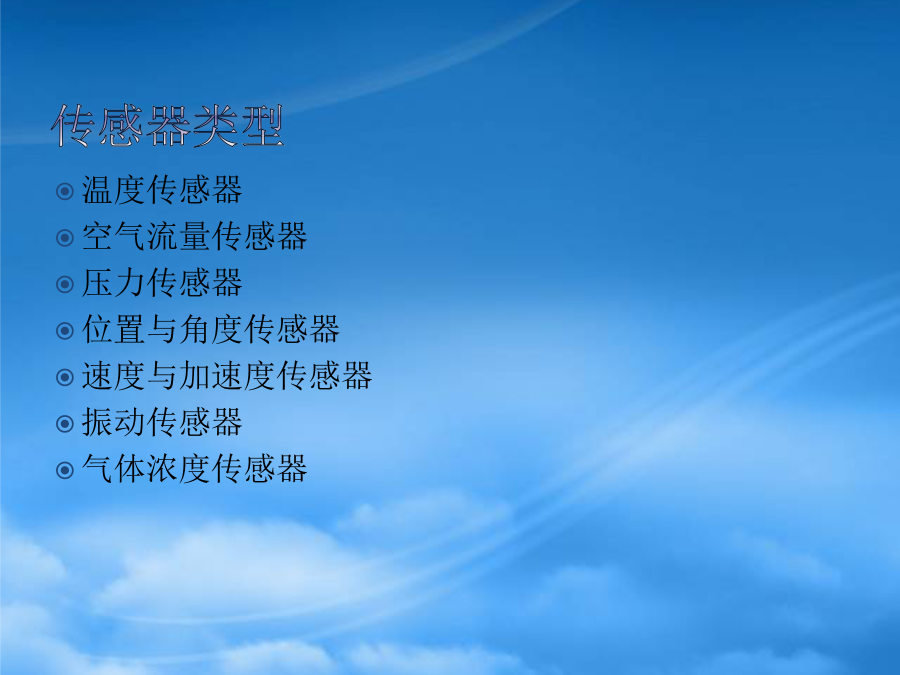

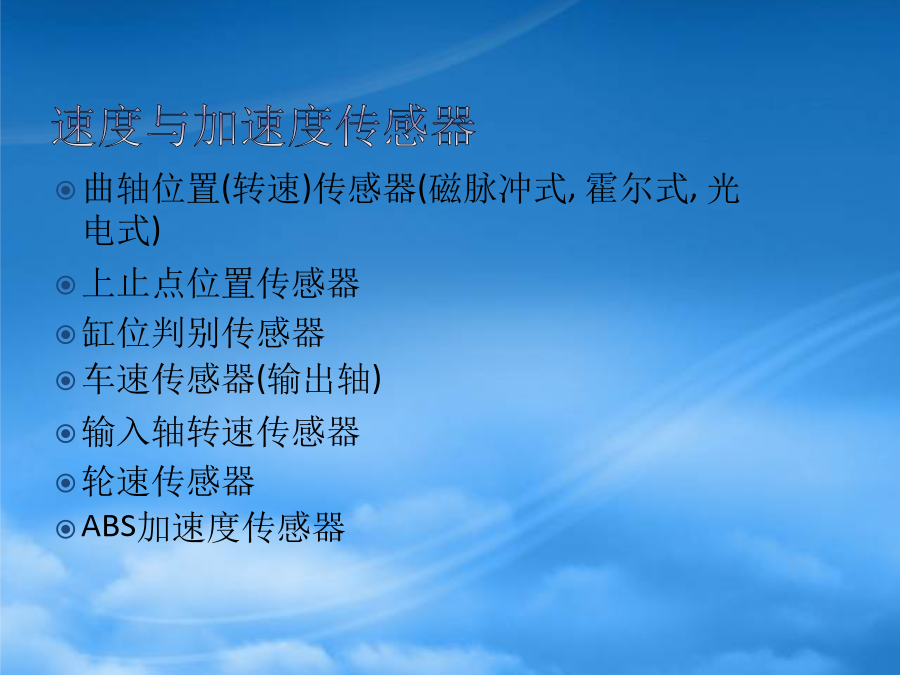

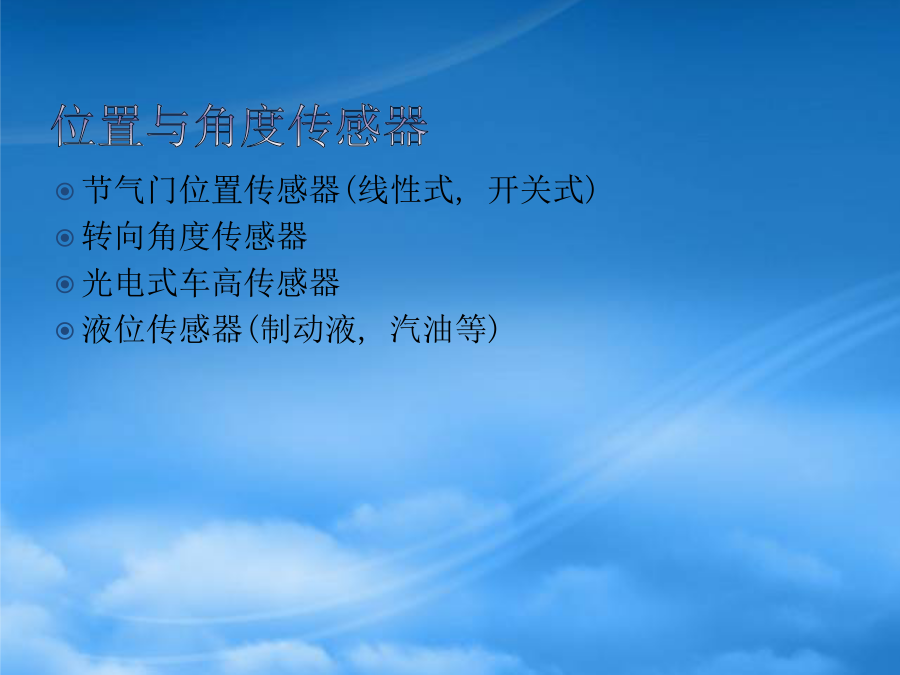

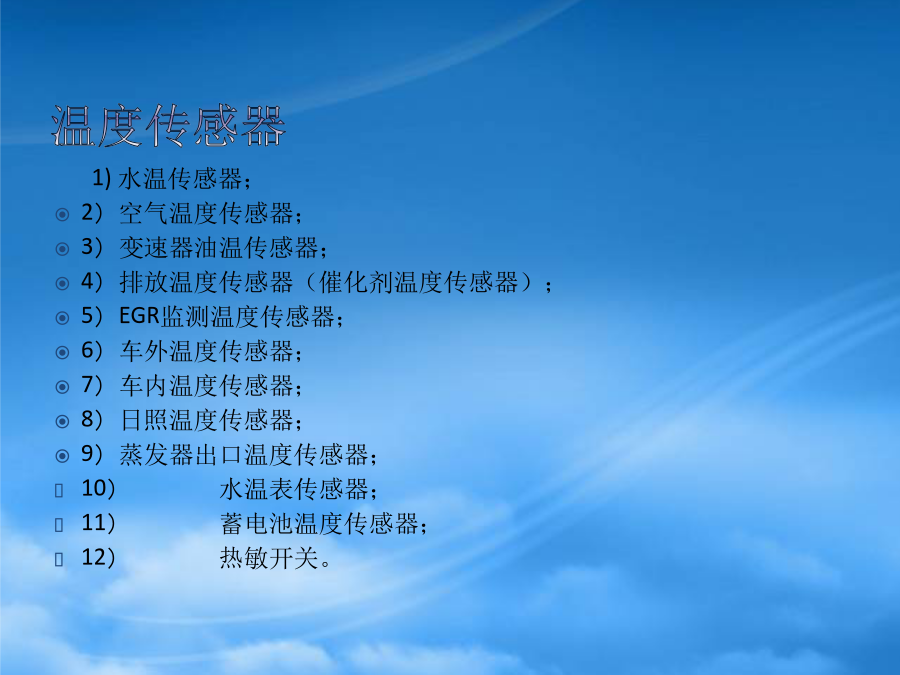

汽车传感器技术传感器类型温度传感器空气流量传感器压力传感器位置与角度传感器速度与加速度传感器振动传感器气体浓度传感器学习传感器的知识要点一、水温传感器安装位置构造检测参考值桑塔纳2000GSi轿车的冷却液温度传感器捷达轿车冷却液温度传感器二、进气温度传感器检测2．安装位置3．构造与工作原理4．电路图5．检测桑塔纳2000GSi轿车的进气温度传感器三、变速器油温传感器检测2．构造与工作原理液压油温度传感器内部是一个半导体热敏电阻，它具有负的温度电阻系数。温度愈高，电阻愈低。电脑根据其电阻的变化测出自动变速器液压油的温度。3．电路图4．检测拆下液压油温度传感器，将传感器置于盛有水的烧杯中，加热杯中的水，测量在不同温度下传感器两接线端之间的电阻。四、排气温度传感器检测五、EGR监测温度传感器检测EGR监测温度传感器是采用热敏电阻原理工作的。一般工况下，EGR阀附近的废气温度为100~200℃；高速、重负荷为300~400℃；不工作时为50℃左右。六、空气流量传感器安装位置类型表空气流量传感器的性能比较热膜式空气流量计内部元件图原理图热膜式空气流量传感器测量原理热膜式空气流量传感器输出特性曲线捷达、红旗、桑塔纳2000GSi、帕萨特轿车的热膜式空气流量传感器空气流量传感5针插头各端子号热膜式空气流量传感器ECU的连接电路（桑塔纳2000GSi）失效保护当空气流量计信号中断时，控制单元（ECU）以下面三个传感器信号中计算出一个替代值：（1）发动机转速传感器（G28）的转速信号。（2）进气温度传感器（G72）的进气温度信号。（3）节气门电位计（G69）的节气门位置信号。热线式空气流量传感器结构A-混合集成电路；RH-热线电阻；RK-温度补偿电阻；RA-精密电阻；RB-电桥电阻上海别克轿车热线式空气流量传感器光电检测涡流式空气流量传感器丰田轿车光电检测涡流式空气流量传感器超声波检测涡流式空气流量传感器超声波检测涡流式空气流量传感器原理电路超声波通过卡尔曼涡旋后的加、减速情况叶片式空气流量传感器检测原理电压比检测与电压值检测的对比检测电位计性能检测进气温度传感器电阻值量心式空气流量传感器进气歧管压力传感器作用进气歧管绝对压力传感器用于D型汽油喷射系统。它在汽油喷射系统中所起的作用和空气流量传感器相似。进气歧管绝对压力传感器根据发动机的负荷状态测出进气歧管内绝对压力（真空度）的变化，并转换成电压信号，与转速信号一起输送到电控单元（ECU），作为确定喷油器基本喷油量的依据。安装位置：（1）安装在发动机机舱内（如皇冠3.0车）；（2）安装在进气歧管上（如99新秀）；（3）安装在发动机电脑内（如AudiA6车）。构造桑塔纳GLi型轿车半导体压敏电阻式进气歧管压力传感器皇冠3.0轿车压敏电阻式进气歧管压力传感器广州本田轿车MAP传感器真空膜盒式进气歧管压力传感器可变电阻器式可变电感式大气压力传感器大气压力传感器的检测原理节气门位置传感器触点开关式节气门位置传感器怠速状态全开状态线性可变电阻式节气门位置传感器广州本田轿车线性可变电阻式节气门位置传感器富康轿车线性可变电阻式节气门位置传感器综合式节气门位置传感器丰田皇冠3.0轿车综合式节气门位置传感器奥迪2.6L/V6轿车综合式节气门位置传感器桑塔纳2000GSi综合式节气门位置传感器曲轴位置传感器（发动机转速传感器）类型磁感应式曲轴位置传感器桑塔纳和捷达轿车磁感应式曲轴位置传感器广州本田雅阁轿车磁感应式曲轴位置传感器富康轿车磁感应式曲轴位置传感器曲轴位置传感器的输出信号电路图日产轿车曲轴位置传感器丰田轿车曲轴位置传感器光电式曲轴位置传感器原理现代轿车的光电式曲轴位置传感器霍尔式曲轴位置传感器构造桑塔纳2000Gli轿车的霍尔式凸轮轴位置传感器检测红旗轿车差动霍尔式曲轴位置传感器上海别克24X曲轴位置传感器24X曲轴位置传感器的电路图上海别克轿车7X曲轴位置（CKP）传感器爆震传感器安装位置压电式爆震传感器构造压电式爆震传感器主要由压电元件、配重块及导线等组成输出波形丰田轿车压电式爆震传感器桑塔纳2000GSi轿车压电式爆震传感器桑塔纳2000GSi轿车压电式爆震传感器的电路图别克轿车压电式爆震传感器磁致伸缩式爆震传感器压力检测式爆震传感器氧传感器类型氧化锆式构造原理二氧化钛式氧传感器原理桑塔纳GLi和桑塔纳2000GLi型轿车的氧传感器桑塔纳2000GSi和捷达轿车的氧传感器广州本田雅阁轿车的氧传感器富康轿车传感器EGR位置传感器广州本田轿车EGR位置传感器别克轿车EGR位置传感器电气负荷传感器可变电阻式燃油液位传感器热敏电阻式燃油液位传感器放在燃油中放在空气中汽油油量报警电路油箱温度传感器蓄电池液位传感器空气滤清器真空开关加速踏板位置传感器智能电子节气门控制系统日产风
