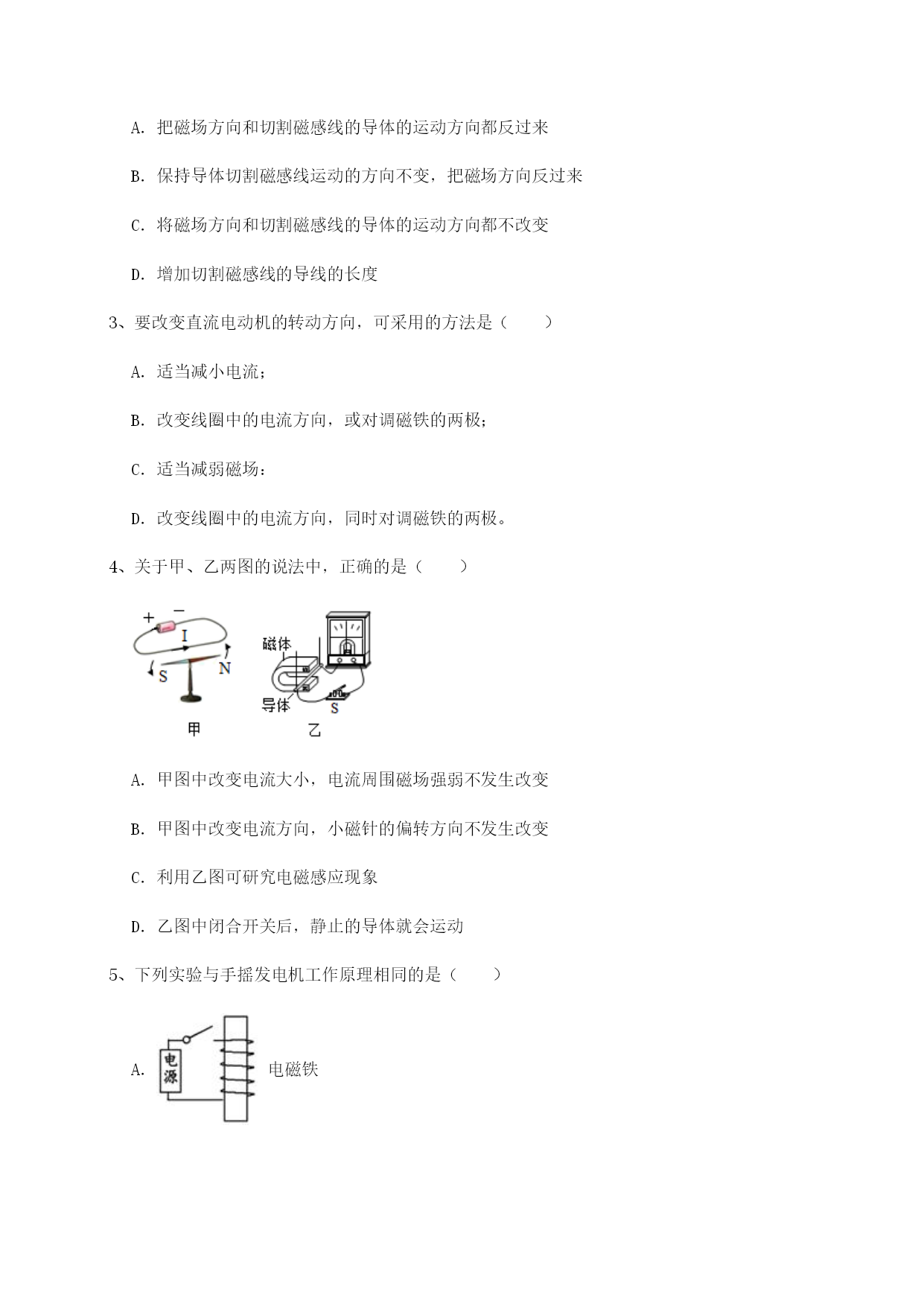

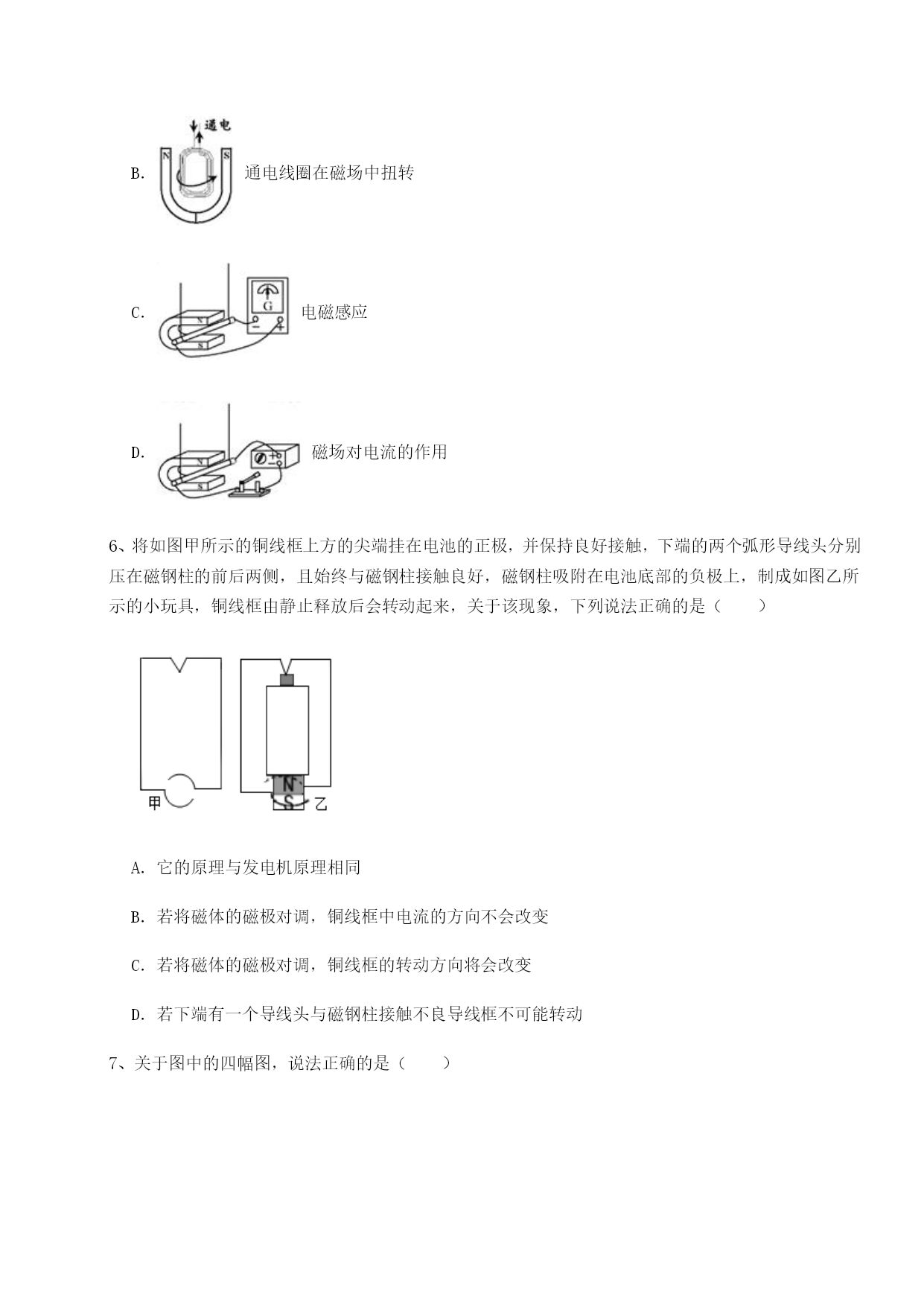

四川遂宁市第二中学北师大版物理九年级电磁现象章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在这次疫情期间，小明经常在家中做饭，一天他在冰箱中找东西拿来做饭，但他还没有把冰箱门完全关闭时，冰箱门却被吸过去紧紧关闭了，他想到了磁极间的相互作用，于是他做了如图所示的通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是（）A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C．小磁针甲和小磁针乙静止时N极均指向右端D．小磁针甲和小磁针乙静止时N极均指向左端2、要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都不改变D．增加切割磁感线的导线的长度3、要改变直流电动机的转动方向，可采用的方法是（）A．适当减小电流；B．改变线圈中的电流方向，或对调磁铁的两极；C．适当减弱磁场：D．改变线圈中的电流方向，同时对调磁铁的两极。4、关于甲、乙两图的说法中，正确的是（）A．甲图中改变电流大小，电流周围磁场强弱不发生改变B．甲图中改变电流方向，小磁针的偏转方向不发生改变C．利用乙图可研究电磁感应现象D．乙图中闭合开关后，静止的导体就会运动5、下列实验与手摇发电机工作原理相同的是（）A．电磁铁B．通电线圈在磁场中扭转C．电磁感应D．磁场对电流的作用6、将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是（）A．它的原理与发电机原理相同B．若将磁体的磁极对调，铜线框中电流的方向不会改变C．若将磁体的磁极对调，铜线框的转动方向将会改变D．若下端有一个导线头与磁钢柱接触不良导线框不可能转动7、关于图中的四幅图，说法正确的是（）A．地磁场的南极就是地理的北极B．司南之杓，投之于地，其柢指北C．手摇发电机的工作原理与动圈式话筒的相同D．奥斯特实验证实通电导线在磁场中受力运动8、下列装置中是电动机工作原理的是（）A．B．C．D．9、下列说法中正确的是（）A．磁感线是由铁屑组成的B．磁场看不见摸不着，但是可以借助小磁针感知它的存在C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同10、关于如图所示的实验装置，表述错误的是（）A．该装置能将机械能转化为电能B．该装置可用来探究感应电流产生条件C．该装置揭示的原理可应用于电动机D．该装置所揭示的规律是法拉第首先发现的第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图，AB和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线，现将铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动；当拉动GH使其向右移动时，EF应向（填“左”或“右”）移动，理由是：；对EF铜棒而言，此过程中能量的转化是。2、实验发现，两条平行放置的直导线，当通以相同方向的电流时，通电导线产生的磁场对导线具有向右的作用力；通电导线产生的磁场对导线具有向左的作用力，如图甲所示。如果改变导线中的电流方向，如图乙所示。此时导线受到导线作用力的方向（选填“向左”或“向右”）。3、如图是一款能发电的魔方充电器，转动魔方时，它根据（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，将电能储存于魔方内。魔方的塑料外壳是（选填“导”或“绝缘”）体。魔方能通过USB接口给移动设备充电，给移动设备充电时，魔方相当于电路中的（选填“电源”或“用电器”）。4、如图所示，闭合开关后，电磁铁的左端为极，对电磁铁来说，匝数越多，通过的越大，它的磁性就越强。5、如图所示，组装好实验器材，给铝棒（直导线）
