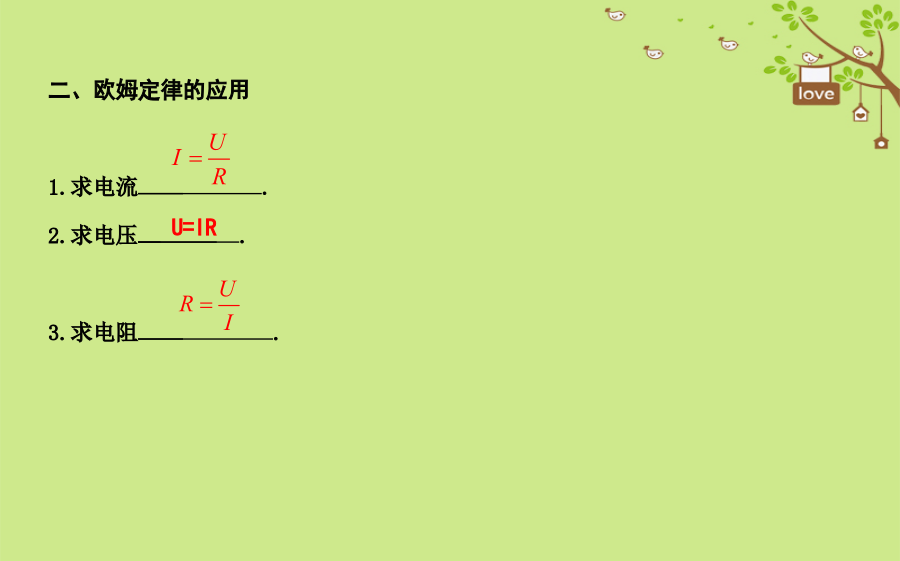

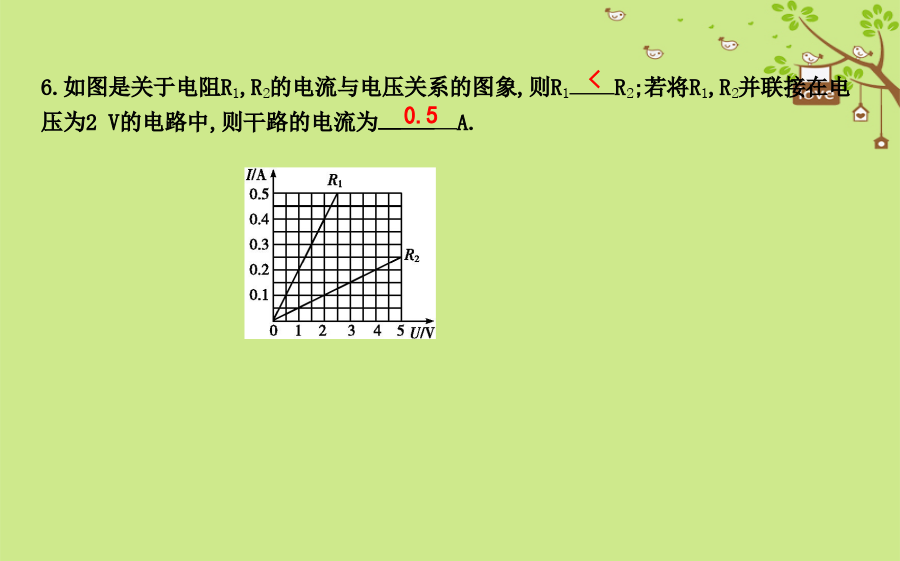

第2课时欧姆定律及其应用二、欧姆定律的应用1.求电流.2.求电压.3.求电阻.知识点一欧姆定律的理解1.(2017广州)关于图(甲)、(乙)中各物理量的关系有以下描述,(1)I1=I2=I3=I4(2)U1=U2=U3=U4(3)U3=U1U2≠U4(4)I1=I2I2≠I4正确的是()A.(2)(4)B.(1)(2)C.(3)(4)D.(1)(3)2.根据欧姆定律可以得到公式R=,关于这个公式的下列说法中,正确的是()A.同一导体的电阻与加在它两端的电压成正比B.同一导体的电阻与通过它的电流成反比C.导体两端电压为零时,导体的电阻也为零D.同一导体两端的电压增大几倍,通过它的电流也增大几倍,电压与电流的比值不变3.如图所示的电路中,电源两端电压保持不变.闭合开关S,将滑动变阻器的滑片P向右滑动,则下列说法中正确的是()A.总电阻变小B.电流表的示数变小C.电压表的示数变大D.滑动变阻器接入电路中的电阻变小知识点二欧姆定律的应用4.(2017邵阳)如图所示电路,电源电压为5V,L1,L2发光时的电阻均为6Ω,电流表、电压表量程应分别选择()A.电流表(0～0.6A)、电压表(0～3V)B.电流表(0～0.6A)、电压表(0～15V)C.电流表(0～3A)、电压表(0～3V)D.电流表(0～3A)、电压表(0～15V)6.如图是关于电阻R1,R2的电流与电压关系的图象,则R1R2;若将R1,R2并联接在电压为2V的电路中,则干路的电流为A.1.从欧姆定律可以导出公式R=U/I,下列说法正确的是()A.当电压U增大为原来的2倍时,电阻R也增大为原来的2倍B.当电流I增大为原来的2倍时,电阻R减小为原来的二分之一C.通过导体的电流若为零,电阻也为零D.即使导体两端的电压为零,电阻也不为零2.在“探究电流与电压关系”的实验中,分别用R1,R2两个电阻进行探究,并根据各自的实验数据绘制出如图所示的UI关系图象,从图中可以看出R1与R2的大小关系是()A.R2>R1B.R2=R1C.R2<R1D.无法确定3.如图所示的电路中,电源电压保持不变,开关S1,S2均闭合.当开关S2由闭合到断开时,电路中()A.电压表V的示数变小B.电流表A1的示数变大C.电压表V示数与电流表A示数的比值变大D.电压表V示数与电流表A示数的乘积变大4.(2017南充)如图所示,电源电压恒为6V,R1是定值电阻,A,B是滑动变阻器R2的两端.闭合开关,当滑片P在A端时,的示数为0.6A;当滑片P移到B端时,的示数为0.2A.则R1和滑动变阻器R2的最大阻值分别是()A.10Ω,15ΩB.10Ω,20ΩC.10Ω,30ΩD.30Ω,10Ω5.小明在医院里看见一种输液报警器,当管内药液输完,电铃发声.报警器内部有一可变电阻,当输液管内有液体时电阻大,无液体时,电阻小,如图(乙)所示.当闭合开关报警器工作时,分析正确的是()A.输完药液时,电流表示数变小B.输完药液时,电压表示数变小C.输完药液时,电铃响的原因是其两端电压变大,电铃正常工作D.未输完药液时,电铃不响是因为没有电流通过6.如图所示,电源电压保持不变,闭合开关S,下列说法正确的是()A.向右移动滑片P,电压表V1的示数变小B.向右移动滑片P,电压表V2的示数变小C.向左移动滑片P,电流表A的示数变大D.向左移动滑片P,电压表V1与电流表A的示数比值不变7.如图所示为一种人体秤的工作原理示意图,电源电压恒定不变.体重显示表是由电流表改装而成的,定值电阻R0起保护电路的作用,其电阻值为10Ω.在人体秤上不施加力时滑片P在电阻R的最上端,施加的力最大时滑片P移至电阻R的最下端.该人体秤称量范围为0～100kg,电路中电流变化范围为0.1～0.6A,则电源电压为V.8.(2017泰安)如图所示,电源电压恒为12V,闭合开关后,电压表示数为8V,则两电阻的阻值的比值R1∶R2=.9.一只小灯泡正常发光时两端的电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应联一个Ω的电阻.10.如图所示的电路,小灯泡L的电阻为10Ω,定值电阻R的阻值为15Ω.当开关S闭合时,小灯泡L发光,电流表的示数为0.3A.求:(1)电源电压;(2)通过电阻R的电流.11.两定值电阻甲和乙中电压与电流关系如图所示,现将甲、乙串联接在电源电压是6V的电路中,则通过甲、乙的电流是A,甲两端电压为V.甲、乙两者的电阻之比是,电压之比是.12.(教材素材改编题)在图1所示的电路中,电源电压保持6V不变,R1的阻值为10Ω.闭合开关S,电压表的示数如图2所示.(1)求通过电阻R1
