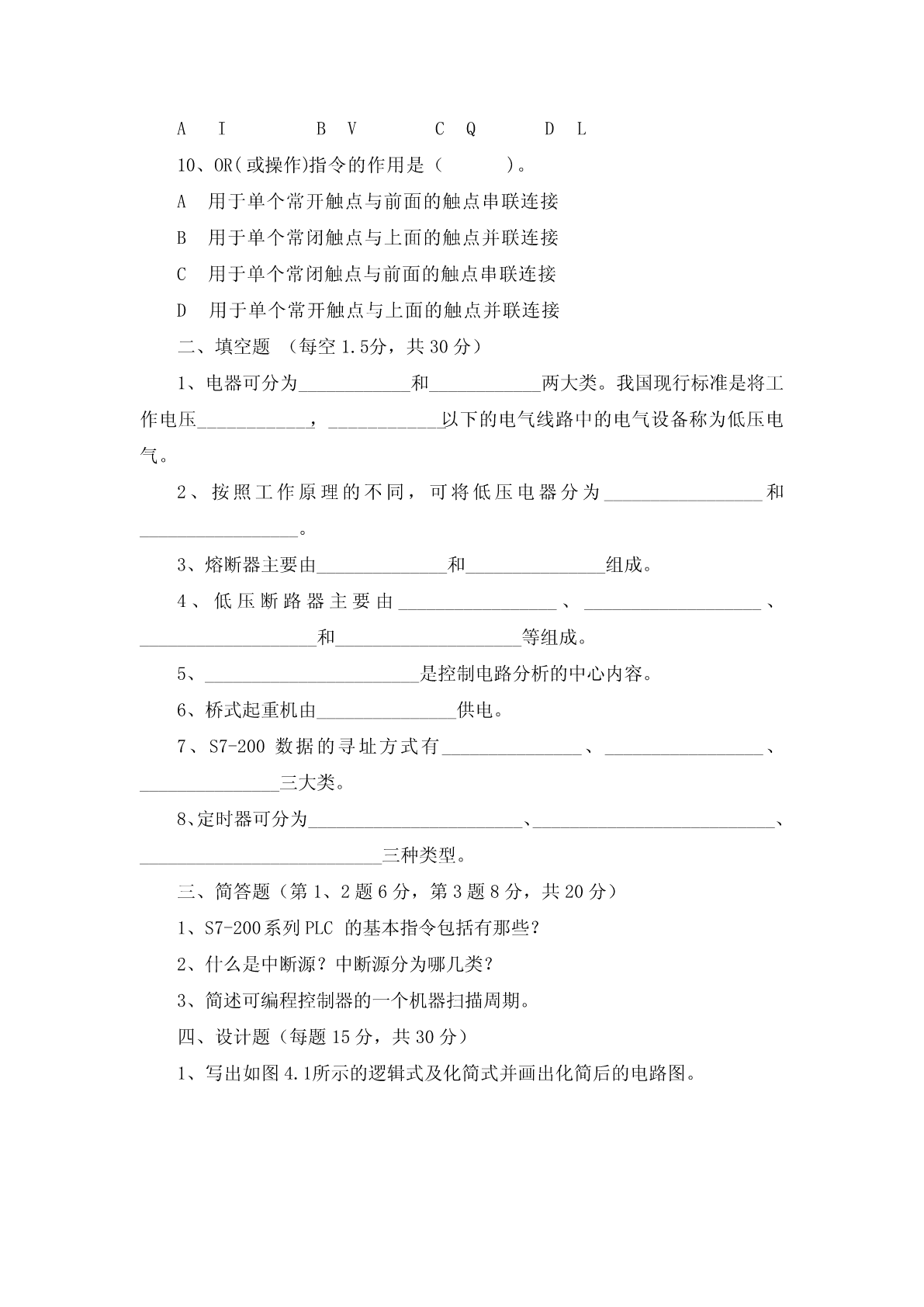

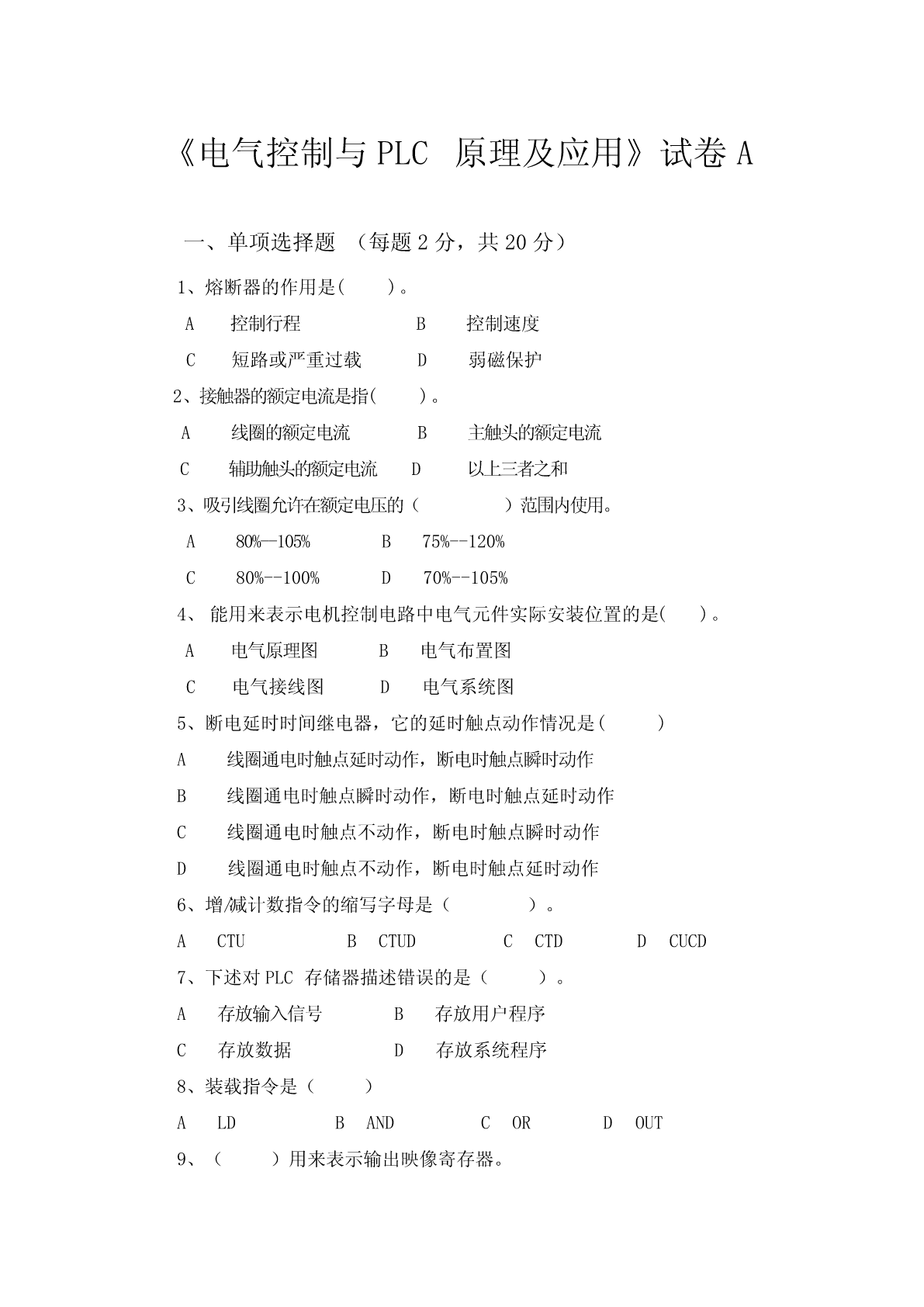

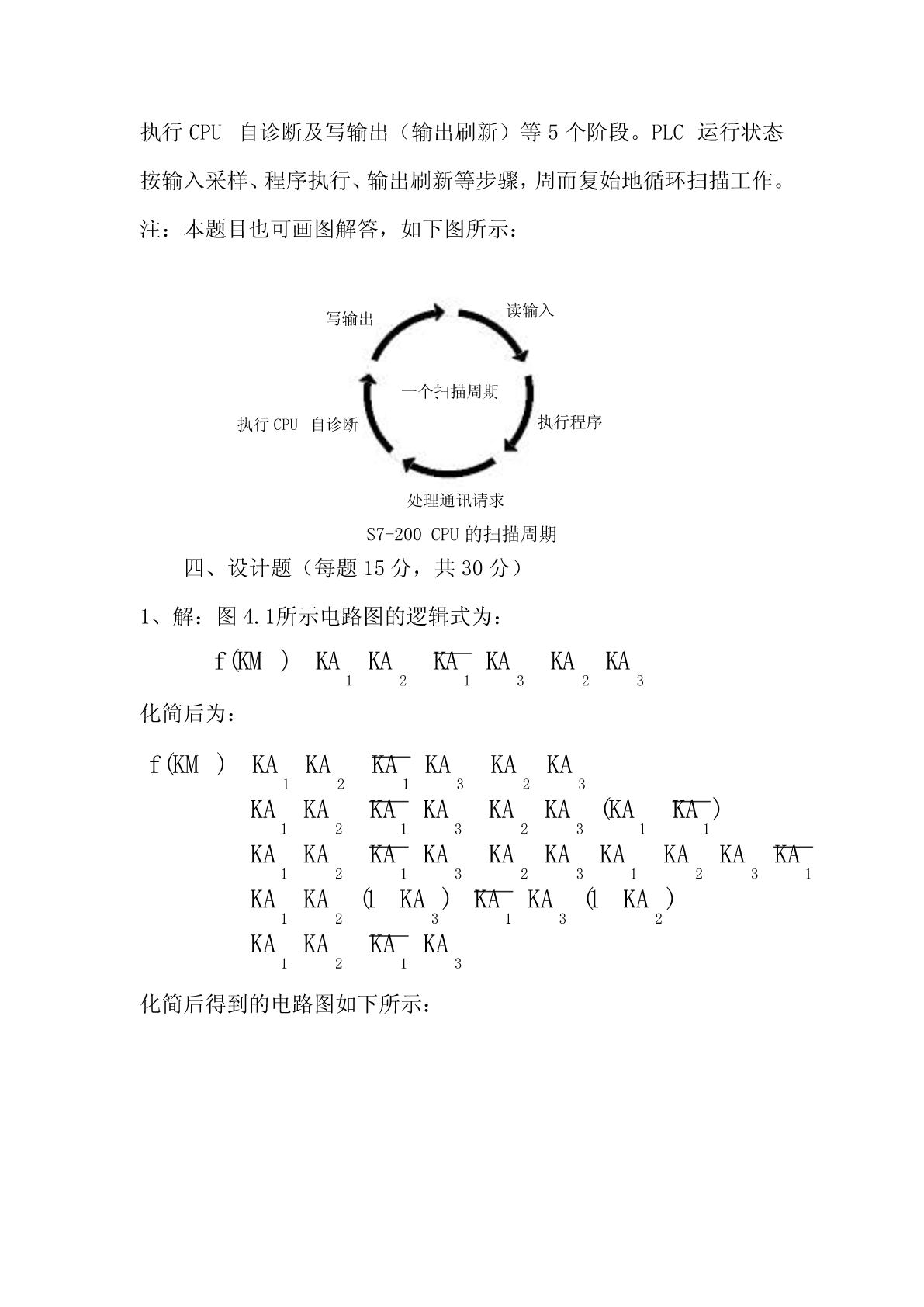

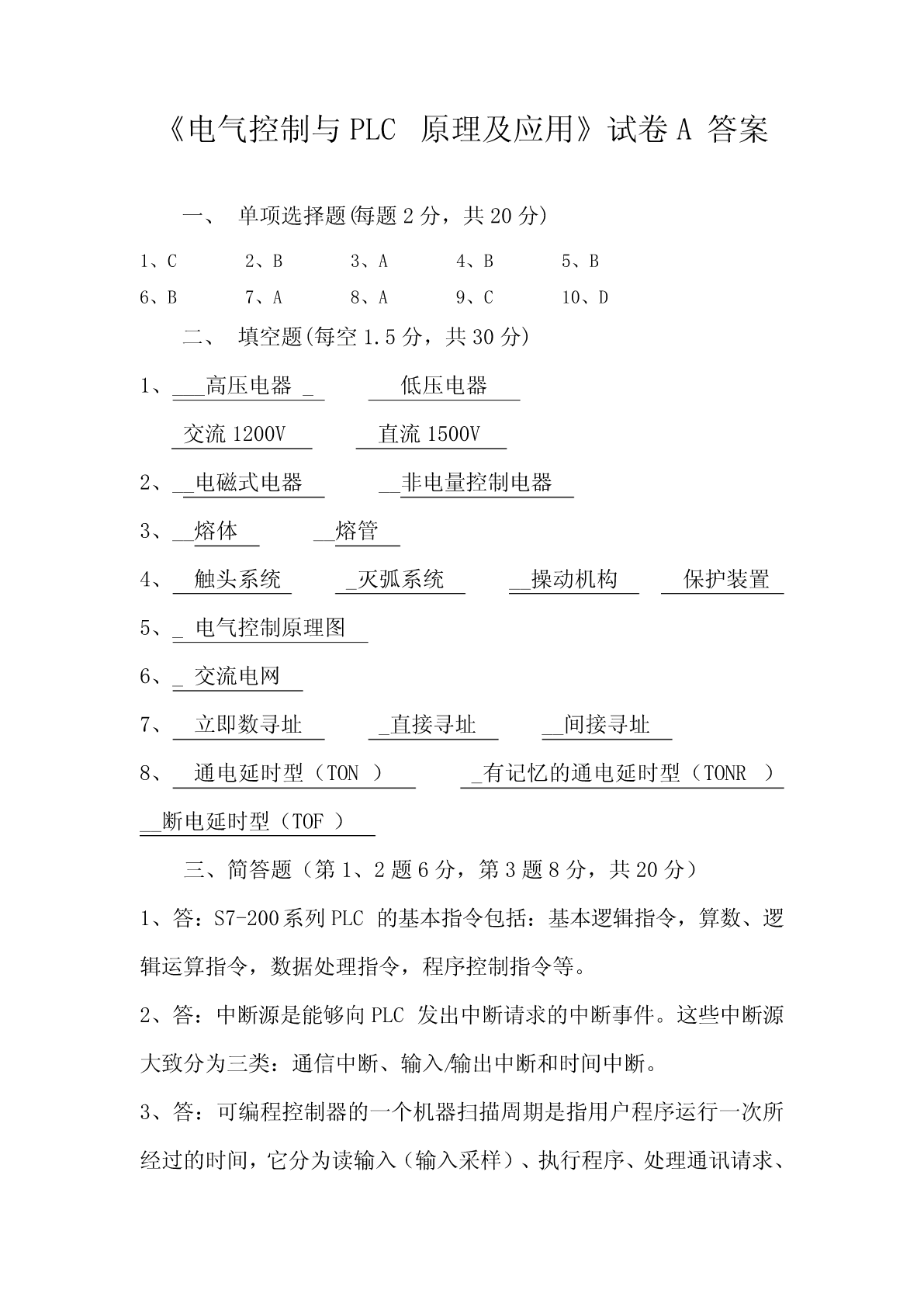

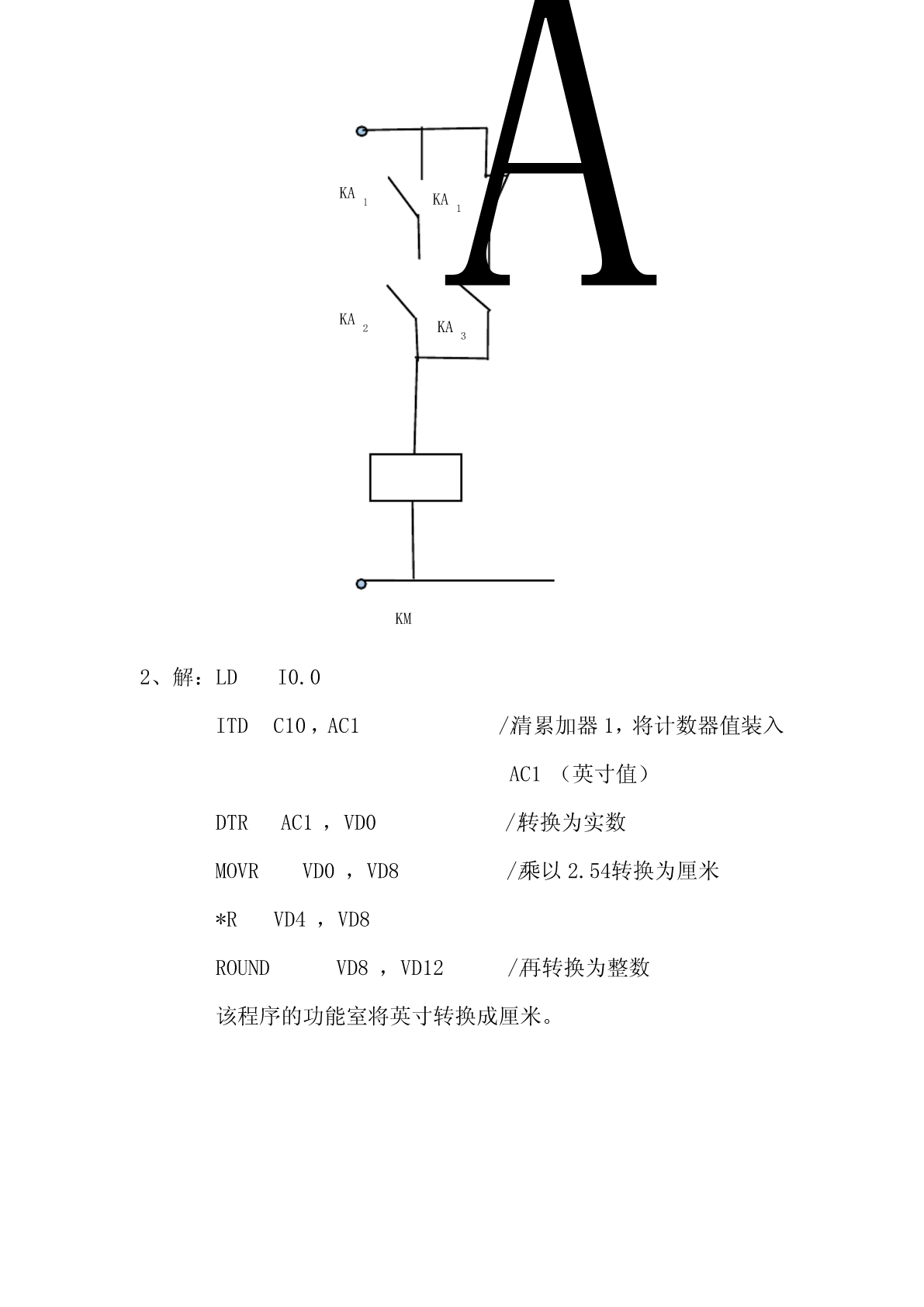

《电气控制与PLC原理及应用》试卷A一、单项选择题（每题2分，共20分）1、熔断器的作用是()。A控制行程B控制速度C短路或严重过载D弱磁保护2、接触器的额定电流是指()。A线圈的额定电流B主触头的额定电流C辅助触头的额定电流D以上三者之和3、吸引线圈允许在额定电压的（）范围内使用。A80%--105%B75%--120%C80%--100%D70%--105%4、能用来表示电机控制电路中电气元件实际安装位置的是()。A电气原理图B电气布置图C电气接线图D电气系统图5、断电延时时间继电器，它的延时触点动作情况是()A线圈通电时触点延时动作，断电时触点瞬时动作B线圈通电时触点瞬时动作，断电时触点延时动作C线圈通电时触点不动作，断电时触点瞬时动作D线圈通电时触点不动作，断电时触点延时动作6、增/减计数指令的缩写字母是（）。ACTUBCTUDCCTDDCUCD7、下述对PLC存储器描述错误的是（）。A存放输入信号B存放用户程序C存放数据D存放系统程序8、装载指令是（）ALDBANDCORDOUT9、（）用来表示输出映像寄存器。AIBVCQDL10、OR(或操作)指令的作用是（)。A用于单个常开触点与前面的触点串联连接B用于单个常闭触点与上面的触点并联连接C用于单个常闭触点与前面的触点串联连接D用于单个常开触点与上面的触点并联连接二、填空题（每空1.5分，共30分）1、电器可分为____________和____________两大类。我国现行标准是将工作电压____________，____________以下的电气线路中的电气设备称为低压电气。2、按照工作原理的不同，可将低压电器分为_________________和_________________。3、熔断器主要由______________和_______________组成。4、低压断路器主要由_________________、___________________、___________________和____________________等组成。5、_______________________是控制电路分析的中心内容。6、桥式起重机由_______________供电。7、S7-200数据的寻址方式有_______________、_________________、_______________三大类。8、定时器可分为_______________________、__________________________、__________________________三种类型。三、简答题（第1、2题6分，第3题8分，共20分）1、S7-200系列PLC的基本指令包括有那些？2、什么是中断源？中断源分为哪几类？3、简述可编程控制器的一个机器扫描周期。四、设计题（每题15分，共30分）1、写出如图4.1所示的逻辑式及化简式并画出化简后的电路图。KA1KA1KA2KAKA32KAA3KM图4.1电路图2、根据下列梯形图程序写出转换的语句表程序并简述其功能。C10的值为当前的英寸计数值，1inch=2.54cm，所以（VD4）=2.54。I0.0I_DIENENOC10INOUTAC1DI_RENENOAC1INOUTVD0MUL_RENENOVD0IN1OUTVD8VD4IN2OUTROUNDENENOVD8INOUTVD12《电气控制与PLC原理及应用》试卷A答案一、单项选择题(每题2分，共20分)1、C2、B3、A4、B5、B6、B7、A8、A9、C10、D二、填空题(每空1.5分，共30分)1、___高压电器_低压电器交流1200V直流1500V2、__电磁式电器__非电量控制电器3、__熔体__熔管4、触头系统_灭弧系统__操动机构保护装置5、_电气控制原理图6、_交流电网7、立即数寻址_直接寻址__间接寻址8、通电延时型（TON）_有记忆的通电延时型（TONR）__断电延时型（TOF）三、简答题（第1、2题6分，第3题8分，共20分）1、答：S7-200系列PLC的基本指令包括：基本逻辑指令，算数、逻辑运算指令，数据处理指令，程序控制指令等。2、答：中断源是能够向PLC发出中断请求的中断事件。这些中断源大致分为三类：通信中断、输入/输出中断和时间中断。3、答：可编程
