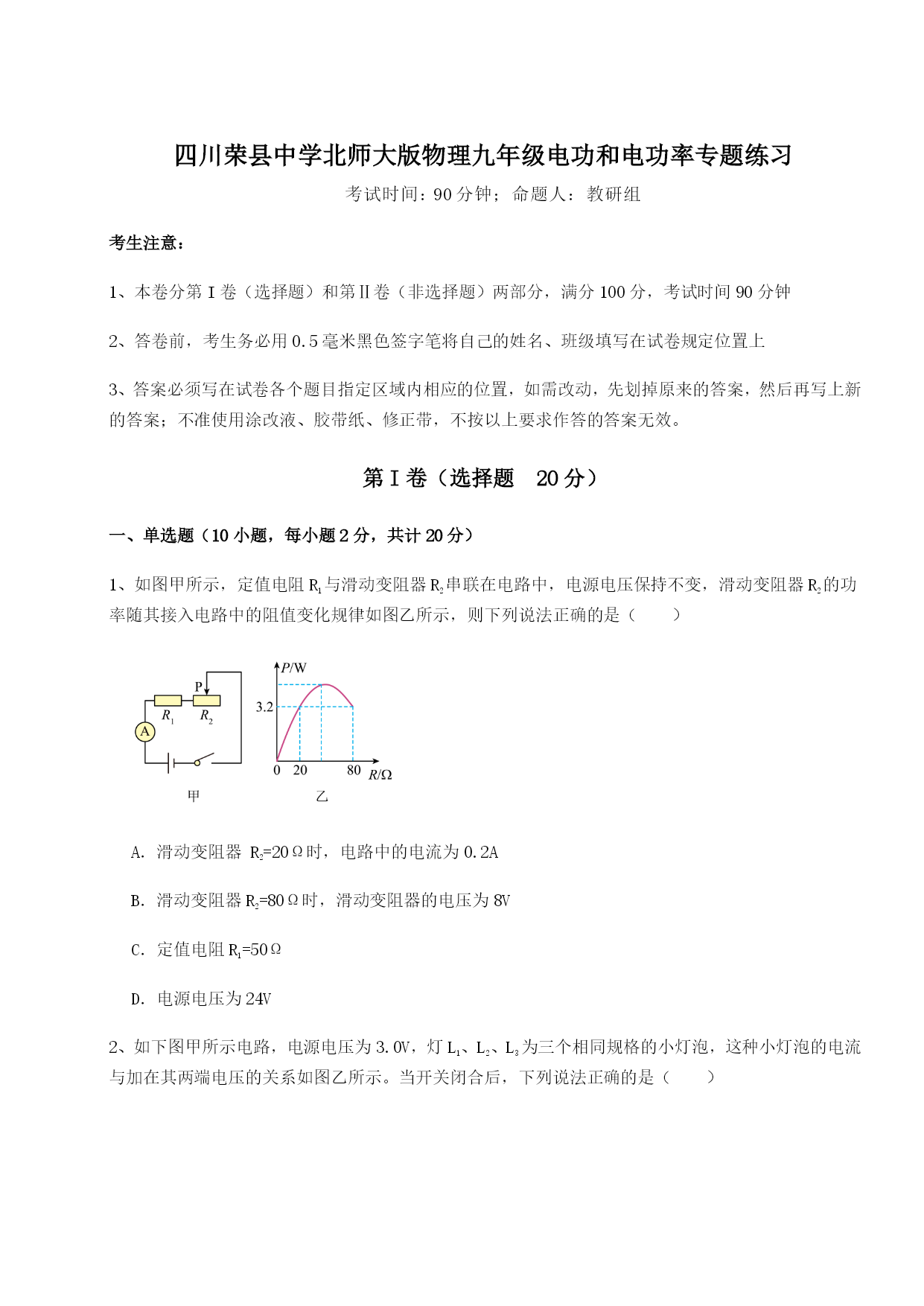

四川荣县中学北师大版物理九年级电功和电功率专题练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则下列说法正确的是（）A．滑动变阻器R2=20Ω时，电路中的电流为0.2AB．滑动变阻器R2=80Ω时，滑动变阻器的电压为8VC．定值电阻R1=50ΩD．电源电压为24V2、如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（）A．干路的电流为0.5AB．灯泡L1的电流为灯泡L2电流的2倍C．灯泡L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W3、有两只标有“220V100W”的灯泡，灯丝的电阻是变化的，将它们串联起来接到家庭电路中，消耗的总功率（）A．大于50WB．等于50WC．小于50WD．等于100W4、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．在没有三孔插座的情况下，可以把三脚插头（如图）上最长的插头去掉，插入二孔插座中使用用电器5、以下物理量中，可以用“千瓦时”作为单位的是()A．电量B．电流C．电功D．电功率6、将两只电压表按图所示电路连接，“探究电功率与电压的关系”，下列说法错误的是（）A．小灯泡的实际电功率可以通过灯泡的亮度来判断B．选用的两只小灯泡规格必须相同C．将小灯泡串联是为了控制通过灯泡的电流相同D．将其中一只电压表移接到电源两端也可以完成实验7、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（）①图甲该装置只能探究电流通过导体产生的热量与电阻的关系②U形管中液面高度的变化反映电阻丝产生热量的多少③图乙实验过程中右边透明容器中电阻丝电阻值应该等于5Ω④图乙中左边透明容器中5Ω电阻丝中的电流比右边透明容器中5Ω电阻丝中的电流大2倍A．只有①②B．只有②③C．只有②③④D．只有①②④8、如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表V1与电流表A的示数之比保持不变C．电流表示数不变，两电压表的示数都将变大D．电流表示数变小，电压表V1示数不变，电压表V2示数变大9、如图甲所示是小灯泡L和电阻R的I－U图象，将小灯泡L和电阻R接入图乙所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W，下列说法错误（）①只闭合开关S1时，小灯泡L的电阻为3Ω②再闭合开关S2时，电流表示数增加0.2A③再闭合开关S2时，电路总功率为1.4W④再闭合开关S2后，在1min内电阻R产生的热量为240JA．①③B．②④C．①④D．②③10、电可以造福人类，但使用不当也会带来危害。下列说法不符合安全用电要求的是（）A．可以在不断开开关的情况下更换灯泡B．用电器的金属外壳应该接地C．不允许用铁丝或铜丝代替熔丝D．使用测电笔时，手不能接触它的笔尖第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、甲、乙两只灯泡，其I-U关系图像如图所示，现将甲、乙两灯并联在电路中，当干路的电流为1A时，乙的电阻是Ω，此时电路中甲消耗的电功率是W。2、如图所示，电源电压保持不变，灯L标有“U0、P0”字样，闭合开关，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为2U0，则滑动变阻器的最大阻值为；当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为。（不计温度对灯丝电阻的影响）3、如图是探究电流产生热量与电阻关系的电路，R1=5Ω，R2=10Ω，闭合开关后，电流表示数为1A．通过电阻R1的电流是A，通过电阻R2的电流在10s内产生的热量是J．4、某
