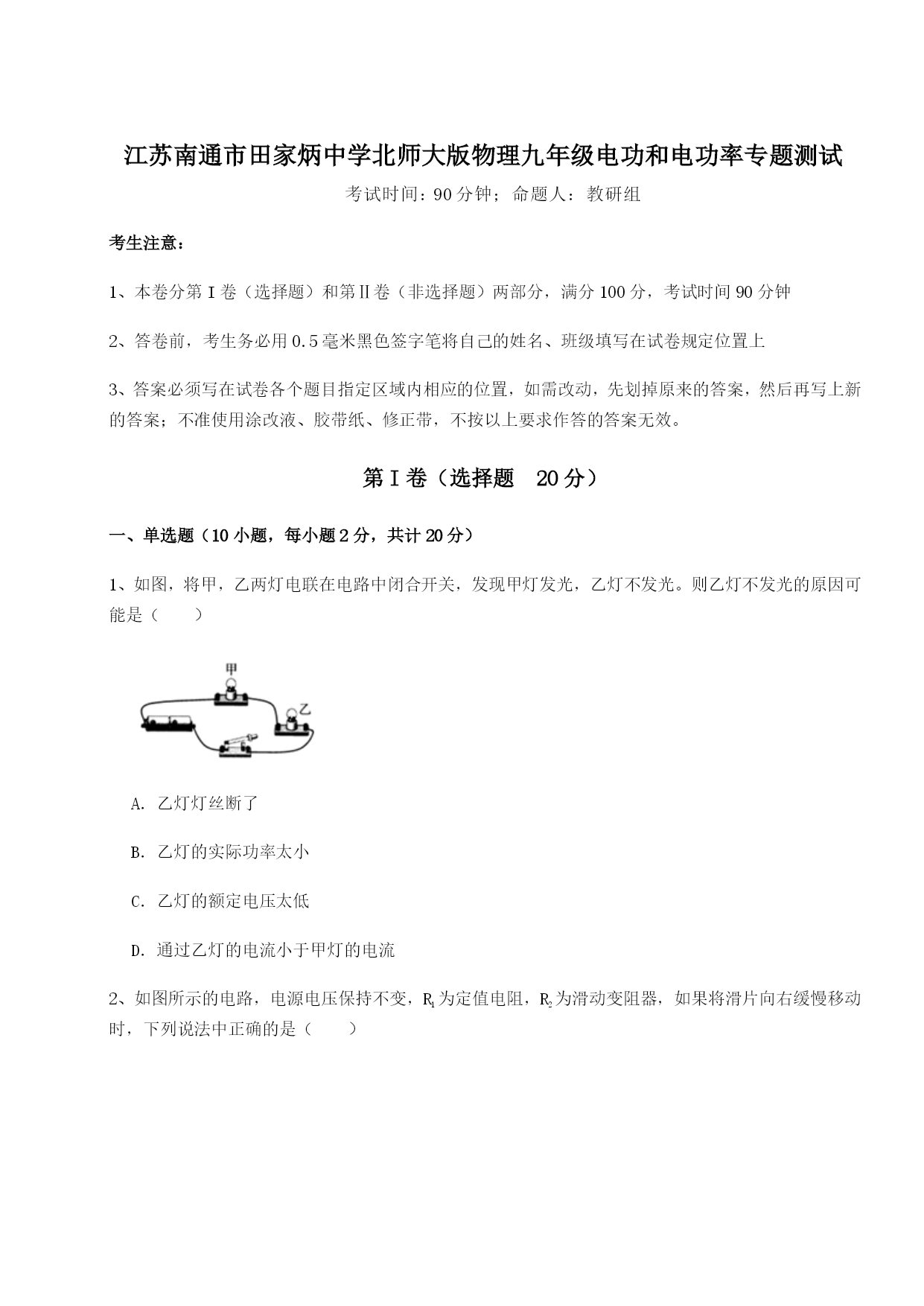

江苏南通市田家炳中学北师大版物理九年级电功和电功率专题测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图，将甲，乙两灯电联在电路中闭合开关，发现甲灯发光，乙灯不发光。则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率太小C．乙灯的额定电压太低D．通过乙灯的电流小于甲灯的电流2、如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表V1与电流表A的示数之比保持不变C．电流表示数不变，两电压表的示数都将变大D．电流表示数变小，电压表V1示数不变，电压表V2示数变大3、如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（）A．灯L亮度变暗B．电压表V与电流表A1，示数之比不变C．电路的总功率变小D．电压表示数变大4、如图所示的四种情况中，符合安全用电原则的是（）A．电动机外壳没有接地B．使用绝缘层破损的电线C．人靠近高压带电体D．使用试电笔时，手要接触笔尾金属体5、关于家庭电路和安全用电，下列说法正确的是（）A．能在高压线附近放风筝B．家用电能表上的示数显示了家庭用电的总功率C．使用有金属外壳的家用电器，其外壳必须接地D．因漏电而发生触电事故时，保险丝会自动切断电路6、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A．电路中的用电器用电时间太长B．电路中的用电器的总功率过大C．电路中的用电器过多D．电路中的用电器的总电阻过大7、德强物理兴趣小组设计了一种测量仪器，实际上是压力测力仪，用来称量物体的重力，其原理结构如图所示，图中A为金属片，B为金属板，R1=24Ω，R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。则下列说法正确的是（）A．重力表应该用电流表改装B．当称量物体重力增大时，接入电路的R2电阻变小，电路中的总电阻变小C．当称量物体重力达到最大值时，R2两端的电压为12VD．当称量物体重力达到最大值时，电路的总功率最小，为1.5W8、如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。移动滑动变阻器的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的图像，由此可知（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω9、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W10、家庭电路中的保险丝熔断了，以下原因中不可能的（）A．家庭电路中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、现代家庭中，都有各种各样的电器，比如冰箱、洗衣机、彩电、空调等，它们都是通过（选填“串联”或“并联”）方式连接起来的。工作时间长了，有些电器外壳发烫，是由于电能转化成了能。2、某玩具车电动机M的转子线圈电阻R0=1Ω，一同学把该电动机M接入如图所示的电路中，闭合开关，调节滑动变阻器R，使电动机M正常工作，此时电压表的示数为9V，电流表的示数为1A，则该电动机的额定功率为W；正常工作1min，该电动机M把J的电能转换为机械能。3、如图所示电路，电源电压为6V，定值电阻R1=24Ω，滑动变阻器规格是“50Ω1A”，电流表和的量程均为0～0.6A。闭合开关S，为了不损坏电路元件，允许通过滑动变阻器的最大电流是A，干路中允许通过的最大电流是A，此电路工作1min，电阻会产生J的热量。4、如图所示的电路中，电源电压恒定，小灯泡L标有“4V1W”字样，R为定值电阻，当闭合开关S1，断开开关S2，小灯泡正常发光；若再闭合开关S2，发现电流表示数变化了0.2A，则R的阻值为Ω，电
