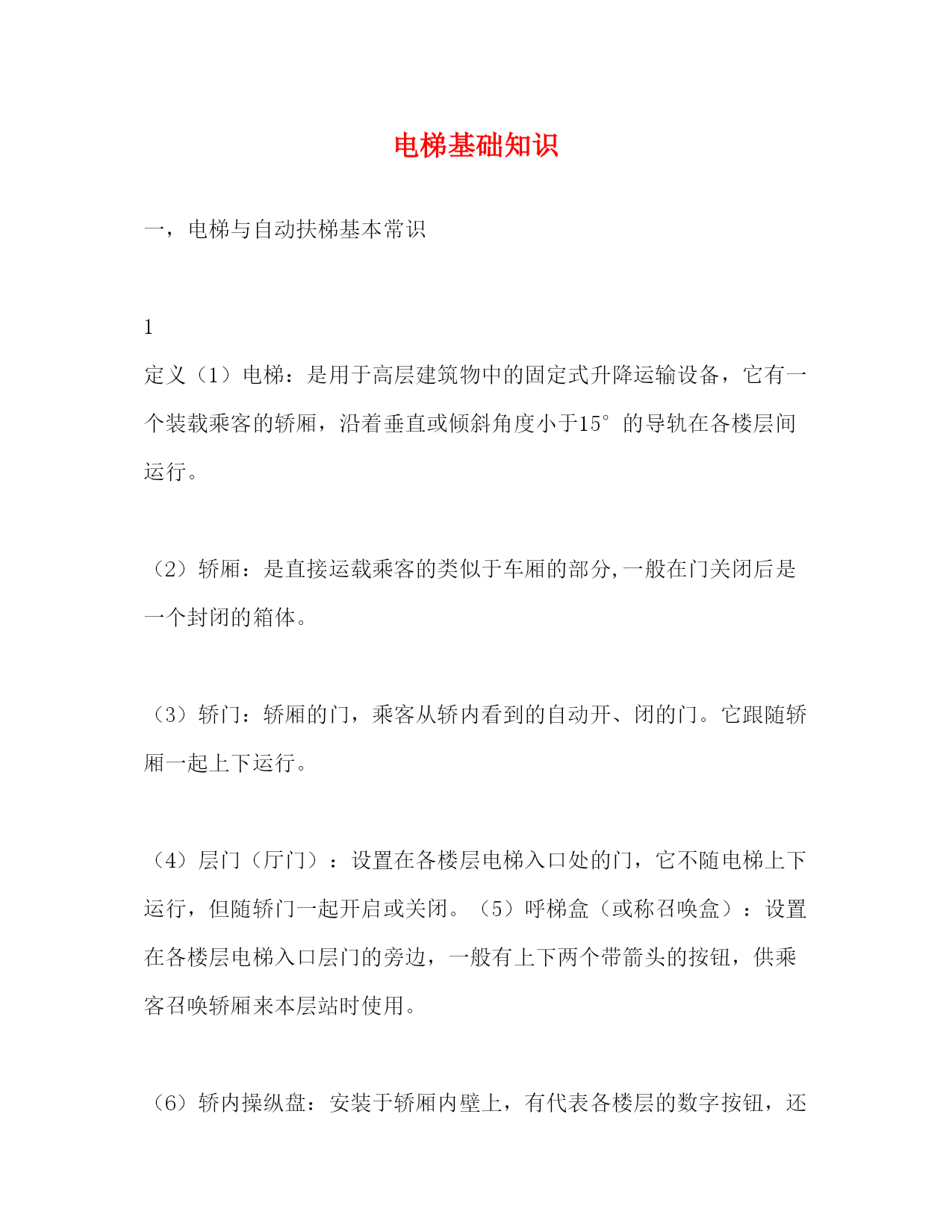

PAGE此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。电梯基础知识一，电梯与自动扶梯基本常识1定义（1）电梯：是用于高层建筑物中的固定式升降运输设备，它有一个装载乘客的轿厢，沿着垂直或倾斜角度小于15°的导轨在各楼层间运行。（2）轿厢：是直接运载乘客的类似于车厢的部分,一般在门关闭后是一个封闭的箱体。（3）轿门：轿厢的门，乘客从轿内看到的自动开、闭的门。它跟随轿厢一起上下运行。（4）层门（厅门）：设置在各楼层电梯入口处的门，它不随电梯上下运行，但随轿门一起开启或关闭。（5）呼梯盒（或称召唤盒）：设置在各楼层电梯入口层门的旁边，一般有上下两个带箭头的按钮，供乘客召唤轿厢来本层站时使用。（6）轿内操纵盘：安装于轿厢内壁上，有代表各楼层的数字按钮，还有开关门按钮以及紧急呼叫按钮，主要供进入电梯后乘客选择目的楼层使用。（7）自动扶梯：带有循环运行的梯级，用于倾斜向上或向下连续输送乘客的运输设备。直观看起来它就像移动的楼梯，同时伴随移动的扶手带。（8）自动人行道：循环运行的走道，就像放平了的自动扶梯，一般用于水平或倾斜角度不大于12°的乘客和由乘客携带物品的运输。2分类（1）乘客电梯：用于运送乘客的电梯，一般用于办公楼、宾馆等场合。（2）病床电梯：用于运送病床（含病人）医疗设备的电梯，主要设置于医院等场合，其特点是载重量和轿厢面积不能太小，否则就无法装运病床及氧气瓶、吊瓶架等抢救设备。（3）住宅电梯：供居民住宅楼使用的电梯，其轿厢的形状和大小除考虑运送人员外，同时要考虑能运送一些家具、电器及担架或轮椅。（4）观光电梯：主要安装于宾馆、商场、高层办公楼场合，有一面或几面的井道壁和轿厢壁是透明材料，乘客在乘坐电梯时，可以观看轿厢外的景物。第四章轿厢和对重在曳引电梯中，轿厢和对重悬挂于曳引轮两侧，轿厢是运送乘客或货物的承载部件，也是唯一乘客看到的电梯结构部件。使用对重的目的是为了减轻电动机的负担，提高曳引效率。卷筒驱动和液压驱动的电梯很少用对重，因为这两种电梯轿厢均可以靠自重作用下降。一．轿厢1.轿厢的组成轿厢一般由轿厢架，轿底，轿壁，轿顶等主要构件组成。各类电梯的轿厢基本结构相同，由于用途不同在具体结构及外形上将有一定的差异。轿厢架是轿厢的主要承载构件，它由立柱，底梁，上梁和拉条组成。轿厢体由轿底板，轿厢壁，轿厢顶等组成。轿内设置：一般轿内设有如下部分或全部装置，操纵电梯用的按钮操作箱；显示电梯运行方向及位置的轿内指示板；通讯联络用的警铃，电话或对讲系统；风扇或抽风机等通风设备；保证有足够照明度的照明器具；标有电梯额定载重量，额定载客数及电梯制造厂名称或相应识别标志的铭牌；电源及有/无司机操纵的钥匙开关等。2.轿厢地板有效面积的确定（参见教材）3.轿厢结构的设计计算（参见教材）4.轿厢的称重装置分为机械式，橡胶块式和负重传感器式。二．对重对重是曳引电梯不可缺少的部件，它可以平衡轿厢的重量和部分电梯负载重量，减少电机功率的损耗。三．补偿装置电梯在运行中，轿厢侧和对重侧的钢丝绳以及轿厢下的随行电缆的长度在不断变化。随着轿厢和对重位置的变化，这个总重量将轮流地分配到曳引轮的两侧。为了减少电梯传动中曳引轮所承受的载荷差，提高电梯的曳引性能，宜采用补偿装置。1.补偿装置的型式采用补偿链，补偿绳或补偿缆。2.补偿重量的计算四．导轨1.导轨的主要作用为轿厢和对重在垂直方向运动时导向，限制轿厢和对重在水平方向的移动。安全钳动作时，导轨作为被夹持的支承件，支撑轿厢或对重。防止由于轿厢的偏载而产生的倾钭。2.导轨的种类导轨通常采用机械加工方式或冷轧加工方式制作，分为”T”形导轨和”M”形导轨3.导轨的连接与安装导轨每段长度一般为3-5米，导轨两端部中心分别有榫和榫槽，导轨端缘底面有一加工平面，用于导轨连接板的连接安装，每根导轨端部至少要用4个螺栓与连接板固定。4.导轨的承载分析五．导靴轿厢导靴安装在轿厢上梁和轿底安全钳座下面，对重导靴安装在对重架上部和底部，一般每组四个。导靴的主要类型有滑动导靴和滚动导靴两种。a.滑动导靴-主要用在2米/s以下的电梯固定式滑动导靴弹性式滑动导靴b.滚动导靴-主要用在高速电梯中，也可应用于中等速度的电梯。第六章门系统电梯有层门和轿厢门。层门设在层站入口处，根据需要，井道在每层楼设1个或2个出入口，不设层站出入口的层楼称盲层。层门数与层站出入口相对应。轿厢门与轿厢随动，是主动门，层门是被动门。一．门的主要类型电梯门主要有两类，滑动门和旋转门，目前普遍采用的是滑动门。滑动门按其开门方向又可分为中
