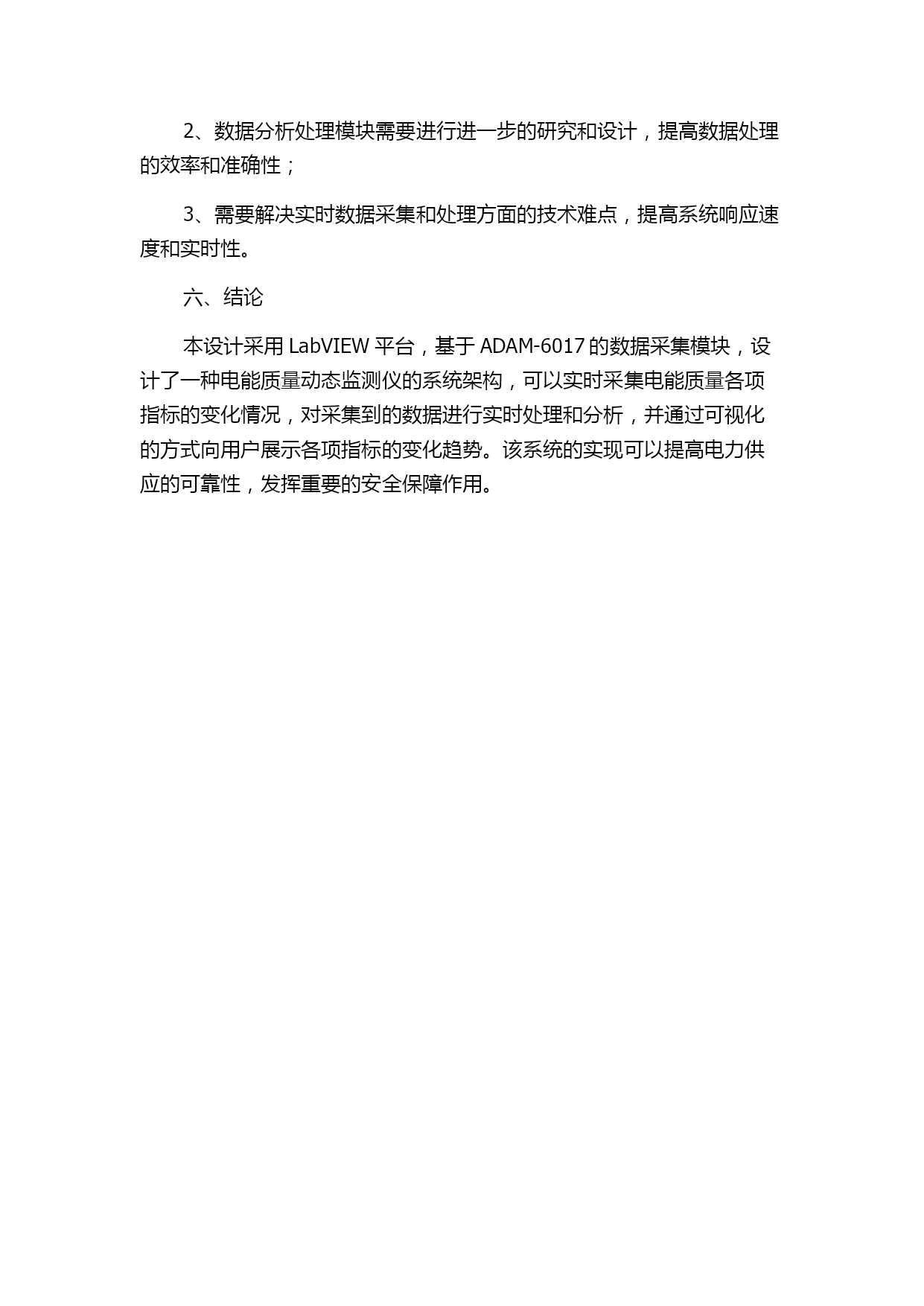

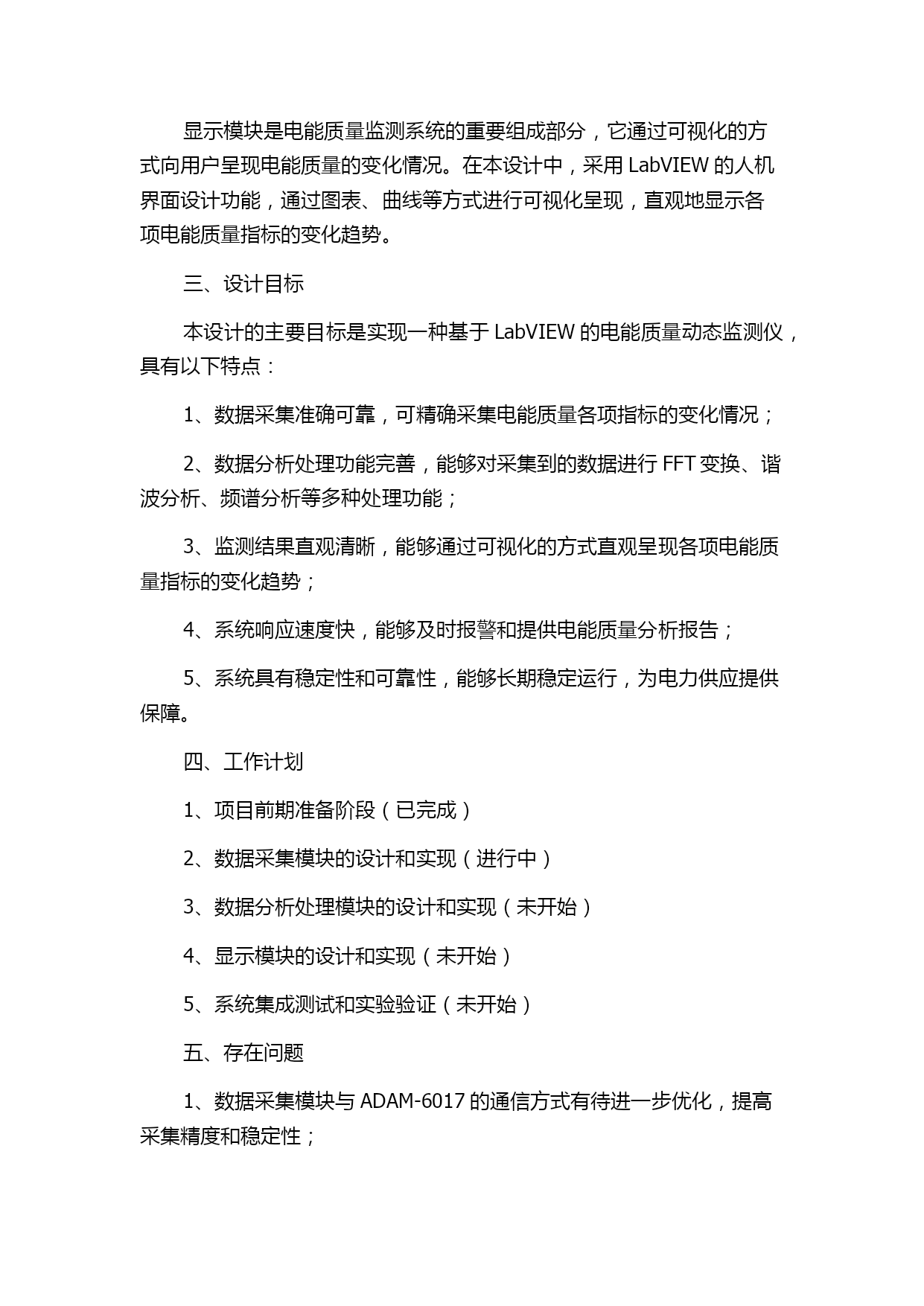

基于LabVIEW的电能质量动态监测仪的设计的中期报告中期报告：一、选题背景当今的现代化社会，电力已经成为生产和人们的日常生活中不可或缺的资源。但是，在供电过程中，许多因素会影响电能质量，降低供电可靠性，甚至会给电力系统带来意想不到的安全风险，对人们生活产生不良影响。因此，设计一种基于LabVIEW的电能质量动态监测仪显得尤为必要，可以准确采集电能质量指标，实时监测电能质量的变化情况，有针对性地采取措施，防止意外事故的发生。二、设计思路1、数据采集模块设计数据采集模块是整个电能质量监测系统的关键部分，它采集电能质量指标变化的数据，为后续分析处理提供了准确的数据支持。本设计中，采用多通道数据采集模块ADAM-6017来实现。在LabVIEW平台上使用Modbus协议与ADAM-6017进行通信，实现对电能质量各项指标的精确采集。2、数据分析处理模块设计数据分析处理模块是整个电能质量监测系统的核心操作，在实时采集数据的基础上对采集到的数据进行分析和处理，提供电能质量指标的统计和预测，预警意外风险。本设计中，将使用LabVIEW所提供的DSP模块，实现对采集到的数据进行FFT变换、谐波分析、频谱分析等多种处理功能。同时，还可以根据处理后的数据分析得出响应的结论和建议。3、显示模块设计显示模块是电能质量监测系统的重要组成部分，它通过可视化的方式向用户呈现电能质量的变化情况。在本设计中，采用LabVIEW的人机界面设计功能，通过图表、曲线等方式进行可视化呈现，直观地显示各项电能质量指标的变化趋势。三、设计目标本设计的主要目标是实现一种基于LabVIEW的电能质量动态监测仪，具有以下特点：1、数据采集准确可靠，可精确采集电能质量各项指标的变化情况；2、数据分析处理功能完善，能够对采集到的数据进行FFT变换、谐波分析、频谱分析等多种处理功能；3、监测结果直观清晰，能够通过可视化的方式直观呈现各项电能质量指标的变化趋势；4、系统响应速度快，能够及时报警和提供电能质量分析报告；5、系统具有稳定性和可靠性，能够长期稳定运行，为电力供应提供保障。四、工作计划1、项目前期准备阶段（已完成）2、数据采集模块的设计和实现（进行中）3、数据分析处理模块的设计和实现（未开始）4、显示模块的设计和实现（未开始）5、系统集成测试和实验验证（未开始）五、存在问题1、数据采集模块与ADAM-6017的通信方式有待进一步优化，提高采集精度和稳定性；2、数据分析处理模块需要进行进一步的研究和设计，提高数据处理的效率和准确性；3、需要解决实时数据采集和处理方面的技术难点，提高系统响应速度和实时性。六、结论本设计采用LabVIEW平台，基于ADAM-6017的数据采集模块，设计了一种电能质量动态监测仪的系统架构，可以实时采集电能质量各项指标的变化情况，对采集到的数据进行实时处理和分析，并通过可视化的方式向用户展示各项指标的变化趋势。该系统的实现可以提高电力供应的可靠性，发挥重要的安全保障作用。
