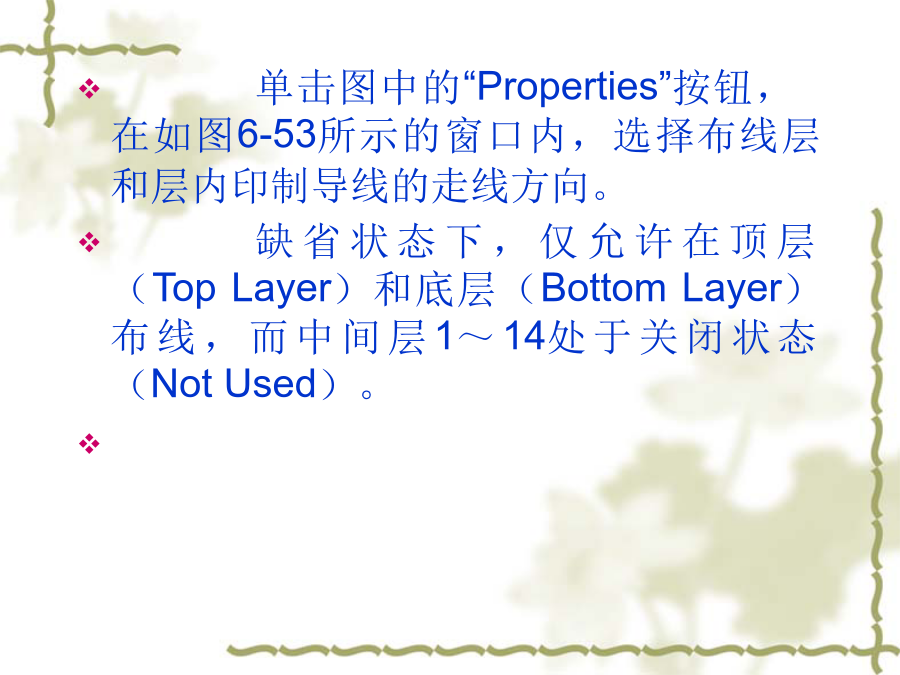

1.设置布线参数1)布线与焊盘（包括过孔）之间的最小距离执行“Design”菜单下的“Rules…”命令，在设计规则窗口内，单击“Routing”（布线参数）标签；在如图6-48所示的窗口内，单击“RuleClasses”（规则类型）列表窗下的“ClearanceConstraint”（安全间距）规则，即可重新设定不同节点导电图形（导线与焊盘及过孔）之间的最小距离。2)选择印制导线转角模式在如图6-48所示的窗口中，单击“RuleClasses”列表窗下的“RoutingCorners”（布线拐角），即可重新设定印制导线转角模式，如图6-50所示。从图6-50中可以看出：系统默认的转角模式为45°（外角为45°，内角就是135°），转角过渡斜线垂直距离为100mil（即2.54mm），适用范围是整个电路板内的所有导线。单击图6-50中的“Properties”（特性）按钮，在如图6-51所示的窗口内即可重新设置转角模式及转角过渡斜线的垂直距离。3)选择布线层及走线方向在如图6-48所示的窗口内，单击“RuleClasses”列表窗下的“RoutingLayers”（布线层），即可弹出如图6-52所示的布线层选择窗口。单击图中的“Properties”按钮，在如图6-53所示的窗口内，选择布线层和层内印制导线的走线方向。缺省状态下，仅允许在顶层（TopLayer）和底层（BottomLayer）布线，而中间层1～14处于关闭状态（NotUsed）。4)过孔类型及尺寸在图6-48中，单击“RuleClasses”列表窗下的“RoutingViaStyle”（过孔类型），即可弹出如图6-54所示的过孔当前状态窗口。单击图中的“Properties”按钮，在如图6-55所示的窗口内，即可重新选择过孔类型及尺寸。5)设置布线宽度在自动布线前，一般均要指定整体布线宽度及特殊网络，如电源、地线网络的布线宽度。设置布线宽度的操作过程如下：(1)设置没有特殊要求的印制导线宽度。在图6-48中，单击“RuleClasses”列表窗下的“WidthConstraint”（布线宽度限制），即可弹出如图6-56所示的布线宽度状态窗口。单击图中的“Properties”按钮，在如图6-57所示的窗口内，即可重新设置布线宽度。(2)设置电源、地线等电流负荷较大网络的导线宽度。在电路板中，电源线、地线等导线流过的电流较大，为了提高电路系统的可靠性，电源、地线等导线宽度要大一些。自动布线前，最好预先设定，操作过程如下：单击图6-56中的“Add…”按钮，在如图6-57所示的导线宽度设置窗口内，单击“Filterkind”下拉按钮，在此列表窗内选择“Net”（节点），接着在“Net”（网络名）文本盒内输入相应的网络名，如VCC（假设电源网络标号为VCC）、GND（地线）等；在线宽窗口内直接输入最小、最大线宽，如图6-58所示。单击“OK”按钮后，即可发现线宽状态窗口内多了电源线宽度信息行，如图6-59所示。6)选择布线模式所谓布线模式，就是设置焊盘之间的连线方式。对于整个电路板，一般选择最短布线模式，而对于电源网络（VCC）、地线（GND）网络来说，应根据需要选择最短模式、星型模式或菊花链状模式。例如，对于要求单点接地的电路系统，则电源网络、地线网络可采用星型（Starburst）布线模式。在图6-48中，单击“RuleClasses”列表窗下的“RoutingTopology”（布线拓扑模式），即可弹出如图6-60所示的布线模式状态窗口。单击图中的“Properties”按钮，在如图6-61所示的窗口内，即可重新选择布线模式。7)确定网络结点布线优先权在电路系统中，某些网络的布线有特殊要求，如输入/输出信号线尽可能短，电源线、地线也尽可能短，布线时对有特殊要求的网络可优先布线。Protel99提供了0～100级布线优先权（0最低，100最高）设置，即可以定义100个网络的布线顺序。在图6-48中，单击“RuleClasses”列表窗下的“RoutingPriority”（布线优先权），即可弹出如图6-62所示的布线优先权状态窗口。单击图中的“Properties”按钮，在如图6-63所示的窗口内，即可重新选择布线优先权。8)表面封装元件引脚焊盘与转角间距如果印制板含有表面封装元件SMD，可单击图6-48中的“RuleClasses”列表窗下的“SMDToCornerConstraint”选项，设置表面封装器件引脚焊盘与转角之间的距离。设置的布线规则越严格，限制条件越多，自动布线时间就越长，布通率就越低。根据需要还可以进入制造规则、高速驱动、放置和其他标签，设置有关布线参数，下面再简要介绍其中一
