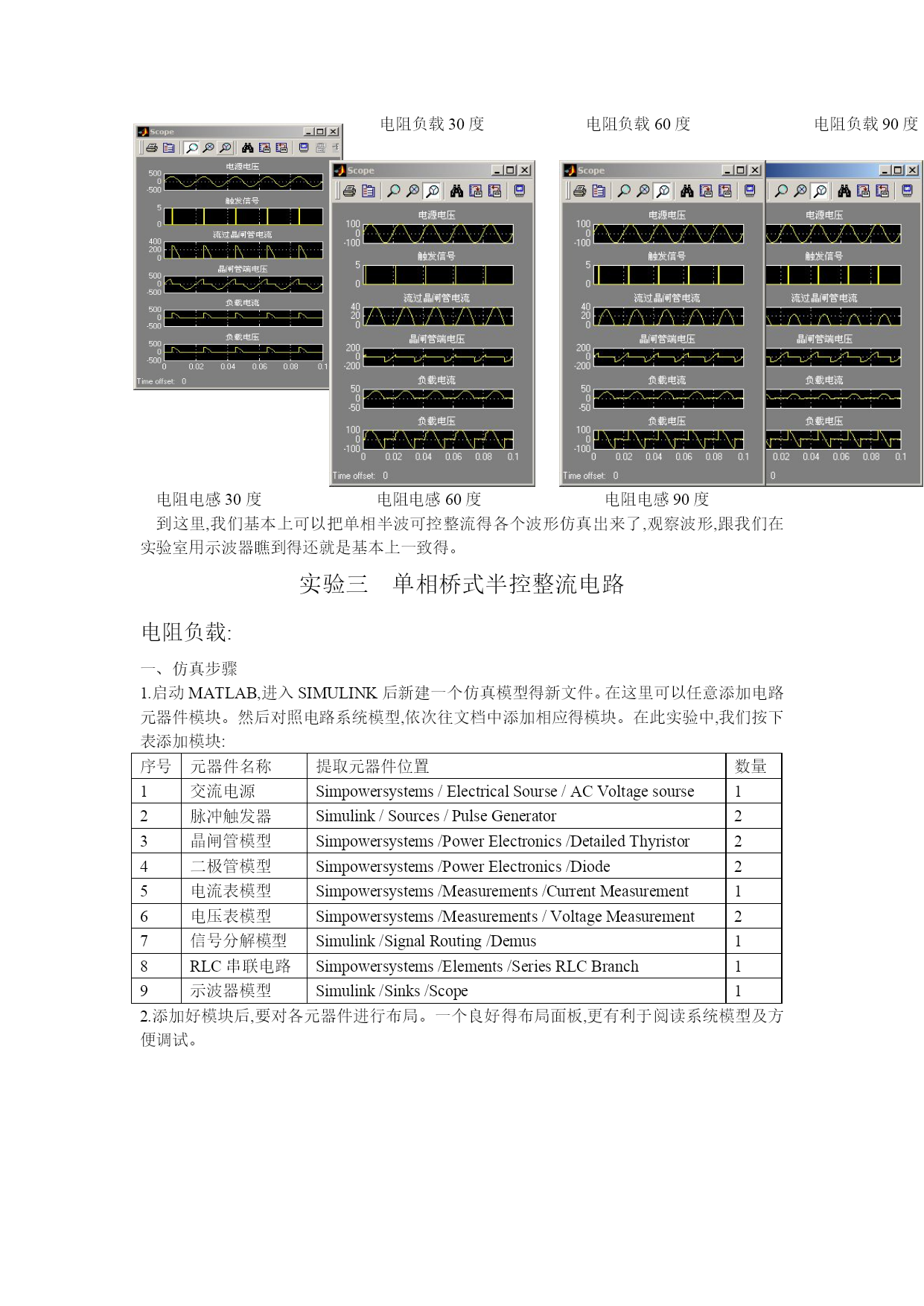

《电力电子技术实验》指导书合肥师范学院电子信息工程学院实验一电力电子器件仿真过程:进入MATLAB环境,点击工具栏中得Simulink选项。进入所需得仿真环境,如图1、1所示。点击新建一个仿真平台。点击左边得器件分类,找到Simulink与SimPowerSystems,分别在她们得下拉选项中找到所需得器件,用鼠标左键点击所需得元件不放,然后直接拉到Model平台中。图1、1实验一得具体过程:第一步:打开仿真环境新建一个仿真平台,根据表中得路径找到我们所需得器件跟连接器。元件名称提取路径触发脉冲Simulink/Sources/PulseGenerator电源SimPowerSystems/ElectricalSources/DCVoltageSource接地端子Simulink/Sinks/Scope示波器SimPowerSystems/Elements/Ground信号分解器Simulink/SignalRouting/Demux电压表SimPowerSystems/Measurements/VoltageMeasurement电流表SimPowerSystems/Measurements/CurrentMeasurement负载RLCSimPowerSystems/Elements/SeriesRLCBranchGTO器件SimPowerSystems/PowerElectronics/Gto提取出来得器件模型如图1、2所示:图1、2第二步,元件得复制跟粘贴。有时候相同得模块在仿真中需要多次用到,这时按照常规得方法可以进行复制跟粘贴,可以用一个虚线框复制整个仿真模型。还有一个常用方便得方法就是在选中模块得同时按下Ctrl键拖拉鼠标,选中得模块上会出现一个小“+”好,继续按住鼠标与Ctrl键不动,移动鼠标就可以将模块拖拉到模型得其她地方复制出一个相同得模块,同时该模块名后会自动加“1”,因为在同一仿真模型中,不允许出现两个名字相同得模块。第三步,把元件得位置调整好,准备进行连接线,具体做法就是移动鼠标到一个器件得连接点上,会出现一个“十字”形得光标,按住鼠标左键不放,一直到您所要连接另一个器件得连接点上,放开左键,这样线就连好了,如果想要连接分支线,可以要在需要分支得地方按住Ctrl键,然后按住鼠标左键就可以拉出一根分支线了。在连接示波器时会发现示波器只有一个接线端子,这时可以参照下面示波器得参数调整得方法进行增加端子。在调整元件位置得时候,有时您会遇到有些元件需要改变方向才更方便于连接线,这时可以选中要改变方向得模块,使用Format菜单下得Flipblock与Rotateblock两条命令,前者改变水平方向,后者做90度旋转,也可以用Ctrl+R来做90度旋转。同时双击模块旁得文字可以改变模块名。然后单击菜单栏中得Edit/SignalProperties命令来刷新模型。模块得颜色也可以在激活模块后,点击右键,在backgroundcolor中选择自己喜欢得颜色。连接好得电路图如图1、3所示。图1、3第四步,模块得参数设置。设者模型参数就是保证仿真准确与顺利得重要一步,有些参数就是由仿真任务规定得,如本例仿真中得电源电压与电阻值等,有些参数就是需要通过仿真来确定得。设置模型参数可以双击模块图标弹出参数设置对话框,然后按框中提示输入,若有不清楚得地方可以借助帮助来瞧相关功能。本例中,参数设置如下:脉冲发生器得参数设置。双击脉冲发生器,会弹出一个对话框,改变需要得参数后如图1、4所示。其中参数行中从第一个开始分别为振幅、周期、脉宽、控制角(延迟时间)控制角a得设置按照t=aT/360图1、4打开电源设置对话框,我们这里设置电源为220V,直接在参数行输入数字即可。参数设置,这里我们采用默认设计,当需要改变得时候也可以另外设置。负载参数得设置,我们这里只就是用到电阻负载,所以可以这样设置,电阻R＝100,H＝0,C=inf设置完如图1、5所示:图1、5示波器得参数设置:当我们开始连接得时候,示波器只有一个连接端子,这时我们需要增加示波器得接线端子,具体做法就是双击示波器,弹出得对话框如图1、6示:图1、6单击工具栏中第二个小图标,即打印机图标得旁边得图标。弹出第二个对话框图1、7。图1、7只要在Numberofaxes项中把1改成所需要增加得端子数字就可以,这里我们用到两个端子,我们把它改成2就可以了。在Timerange中设置一个数值,也即显示时间,所设置得时横坐标。就就是我们得得仿真时间仿真参数设置:在仿真开始前还必须首先设置仿真参数。在菜单中选择Simulation,在下拉菜单中选择Simulationparameters,在弹出得对话款中可设置得
