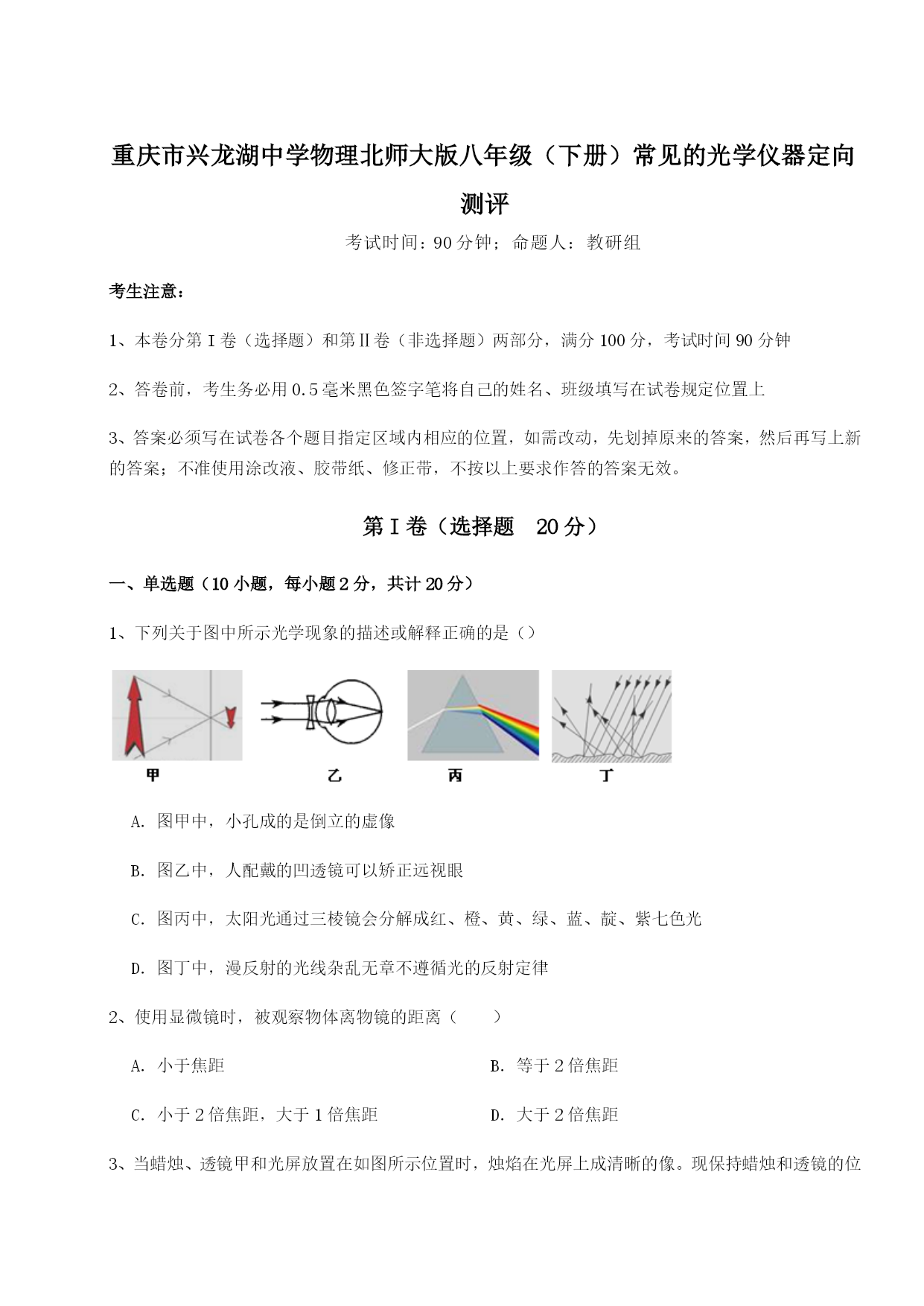

重庆市兴龙湖中学物理北师大版八年级（下册）常见的光学仪器定向测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正远视眼C．图丙中，太阳光通过三棱镜会分解成红、橙、黄、绿、蓝、靛、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律2、使用显微镜时，被观察物体离物镜的距离（）A．小于焦距B．等于2倍焦距C．小于2倍焦距，大于1倍焦距D．大于2倍焦距3、当蜡烛、透镜甲和光屏放置在如图所示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（）A．光屏应选用较光滑的玻璃板以方便从不同角度观察光屏上的像B．透镜甲的焦距为10cm，透镜甲的焦距比透镜乙的大C．光屏移动的距离s<10cmD．第二次所成的像可以说明幻灯机的成像特点4、把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（）A．7.5cmB．12.5cmC．4.5cmD．10cm5、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm时，在光屏上能得到一个放大的像B．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小6、下列连线不正确的是（）A．B．C．D．7、用同一凸透镜在光具座上分别探究长短不同的甲、乙两物体的成像情况，甲物体比乙物体长些。实验时甲、乙两物体直立于光具座上，它们经凸透镜成像后，下列说法中正确的是（）A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成缩小的实像，则甲的像一定比乙的像长C．不论成放大还是缩小的实像，甲的像都一定比乙的像短D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短8、黄健同学对凸透镜成像的特点进行了总结，其中正确的是：（）A．缩小的都是实像，放大的都是虚像B．实像都是倒立的，虚像都是正立的C．缩小的像都是倒立的，放大的像都是正立的D．实像和虚像都可在光屏上呈现9、电影院里，观众观看屏幕上出现的画面，这些画面对于人的眼睛而言（）A．是物B．是放大正立的实像C．是放大正立的虛像D．是放大倒立的实像10、在一个圆柱形水杯后放置一个小泥娃，透过水杯观察小泥娃的图像.改变泥娃与水杯的距离，下面是关于我们所能看到的像的特点，其中说法错误的一项是（）A．当泥娃比较靠近水杯时，可能看到泥娃的像只变粗不变高B．当泥娃离水杯足够远时，可能看到泥娃上下倒立的像C．当泥娃离水杯某一固定距离时，可能无论人眼在什么位置都看不清泥娃的像D．人眼透过水杯看到的泥娃的像可能是虚像，也可能是实像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，刻度尺斜插入装有水的圆柱形玻璃杯中，水中部分刻度看起来比水面上刻度要（选填“稀疏”、“密集”或“不变”），水中部分看起来比水面上的部分要粗一些，这是因为盛水的圆柱形玻璃杯相当于（选填“凹”或“凸”）透镜。该透镜在日常生活中常用来矫正（选填“近视眼”或“远视眼”）。2、如图所示,图甲是一款具有摄像功能的手机，其摄像头的镜头相当于一个镜。当用它拍照时，外面的景物通过镜头会形成一个的实像（填写像的性质）；图乙、丙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张照片比拍摄第一张照片摄像头离小车更（选填“远”或“近”）些。3、我们都做过“探究凸透镜成像规律”的实验，图示为该实验的装置图。【测量凸透镜的焦距】将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则可确定此凸透镜焦距约是10cm。【评估实验的方案】方案甲：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，分析总结得出
