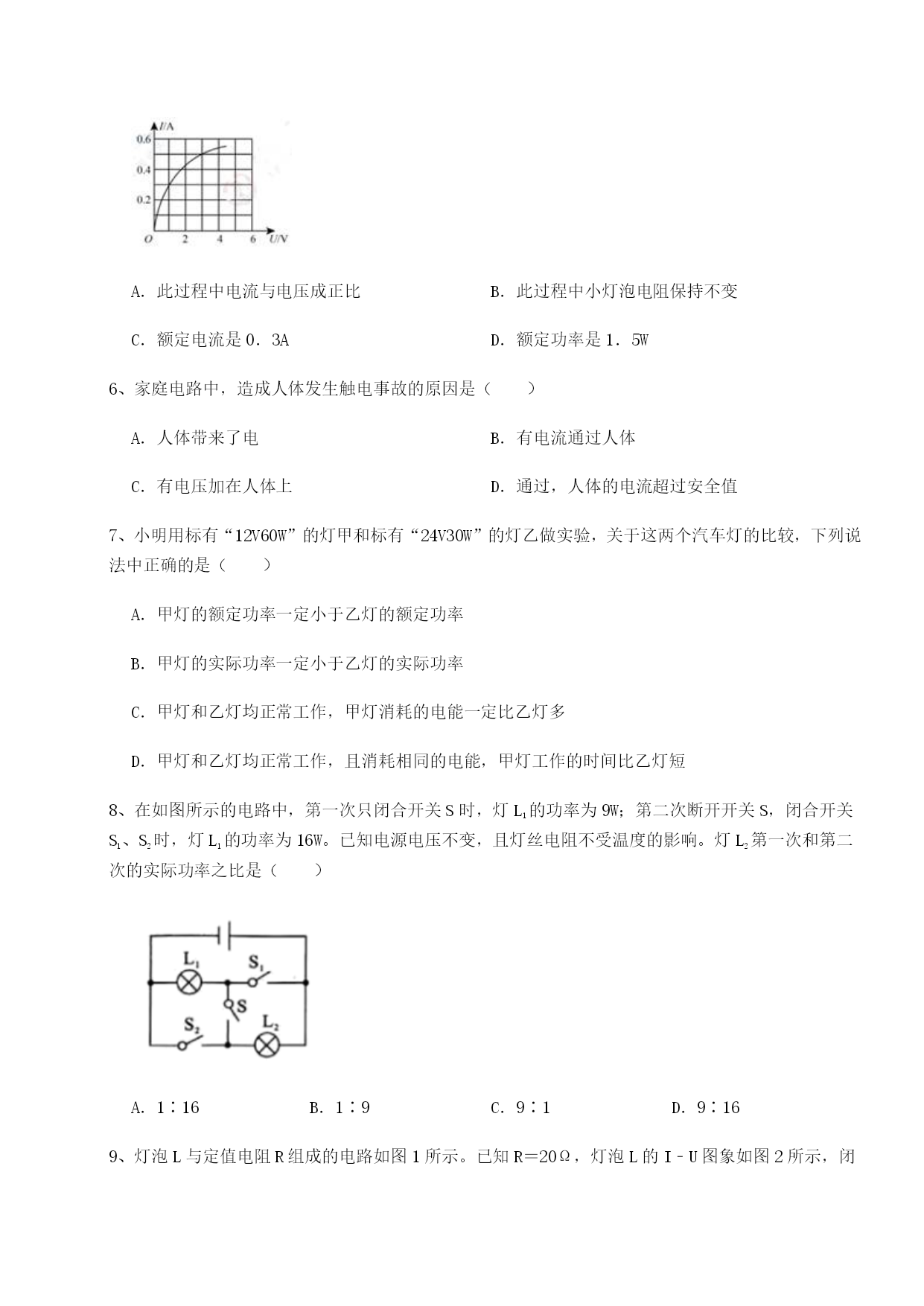

安徽合肥市庐江县二中北师大版物理九年级电功和电功率专题测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图甲所示，电源电压保持不变，R是定值电阻。闭合开关S后，滑片P从b端滑到a端的过程中，两电表示数变化关系如图乙所示，则下列说法正确的是（）A．电源电压为14VB．滑动变阻器的最大阻值为20WC．电路消耗的最小功率为2WD．滑片P在a端时，2min内R消耗的电能是240J2、小芳家的电能表上标有的字样，当家里只使用某一用电器时，观察表盘5min转了2周，关于此用电器下列判断正确的是（）A．此用电器可能是电饭锅B．1度电可供此用电器在此状态下工作25小时C．此用电器与开关是并联的D．若此时电路电压为200V，则这段时间内通过此用电器的电荷量为6C3、关于家庭电路和安全用电，下列说法中正确的是（）A．发现有人触电时，立即用手直接将人拉开B．空气开关“跳闸”一定是出现了短路C．同时工作的用电器越多，总电阻越大D．使用试电笔时，手指要碰到笔尾的金属体4、如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（）A．干路的电流为0.5AB．灯泡L1的电流为灯泡L2电流的2倍C．灯泡L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W5、如图所示是额定电压为3V的小灯泡的I-U变化关系图像．根据图像，下列关于小灯泡的一些物理量分析正确的是()A．此过程中电流与电压成正比B．此过程中小灯泡电阻保持不变C．额定电流是0．3AD．额定功率是1．5W6、家庭电路中，造成人体发生触电事故的原因是（）A．人体带来了电B．有电流通过人体C．有电压加在人体上D．通过，人体的电流超过安全值7、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短8、在如图所示的电路中，第一次只闭合开关S时，灯L1的功率为9W；第二次断开开关S，闭合开关S1、S2时，灯L1的功率为16W。已知电源电压不变，且灯丝电阻不受温度的影响。灯L2第一次和第二次的实际功率之比是（）A．1∶16B．1∶9C．9∶1D．9∶169、灯泡L与定值电阻R组成的电路如图1所示。已知R＝20Ω，灯泡L的I﹣U图象如图2所示，闭合开关S，L正常发光，此时电路的总功率为4.8W，此时灯泡L的（）A．功率为3WB．电流为0.3AC．电阻为20ΩD．电压为8V10、关于家庭电路，下列说法中正确的是（）A．电灯的开关短路会造成电路中电流过大，保险丝熔断B．开关要接在电灯和火线之间C．使用试电笔时，手不能接触笔尾金属体D．保险装置、插座、家用电器等达到使用寿命后，若没有损坏还可以继续使用第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、一台直流电动机的线圈电阻为2Ω，工作时通过线圈的电流为5A，加在它两端的电压为220V，那么电流在5分钟内消耗的电能是J，产生的热量是J。2、一节干电池的电压为伏；家庭中测量所用电能多少的仪表是表；标有“220V100W”字样的某电器正常工作4小时，耗电度。3、电能是通过（选填“高压”或“低压”）输电线路从发电站输向远处的。图为某型号节能灯，它的额定功率是W，若在用电高峰期时，该灯泡发光偏暗，说明其实际功率（选填“大于”、“小于”或“等于”）额定功率。4、如图所示是某电饭锅的电路图，它具有“加热”和“保温”两档位，R1和R2均为电热丝，当开关（选填“闭合”，“断开”）时，加热功率为W。保温功率为W。5、图中电源电压为6V并保持不变，定值电阻R为10Ω，滑动变阻器标有“20Ω、0.5A”字样，电流表量程为“0~0.6A”。电压表量程为“0~3V”。在保证电路元件安全情况下，闭合开关，移动滑片Р的过程中，定值电阻R的最大功率为W。6、如图所示是甲、乙两灯的电流
