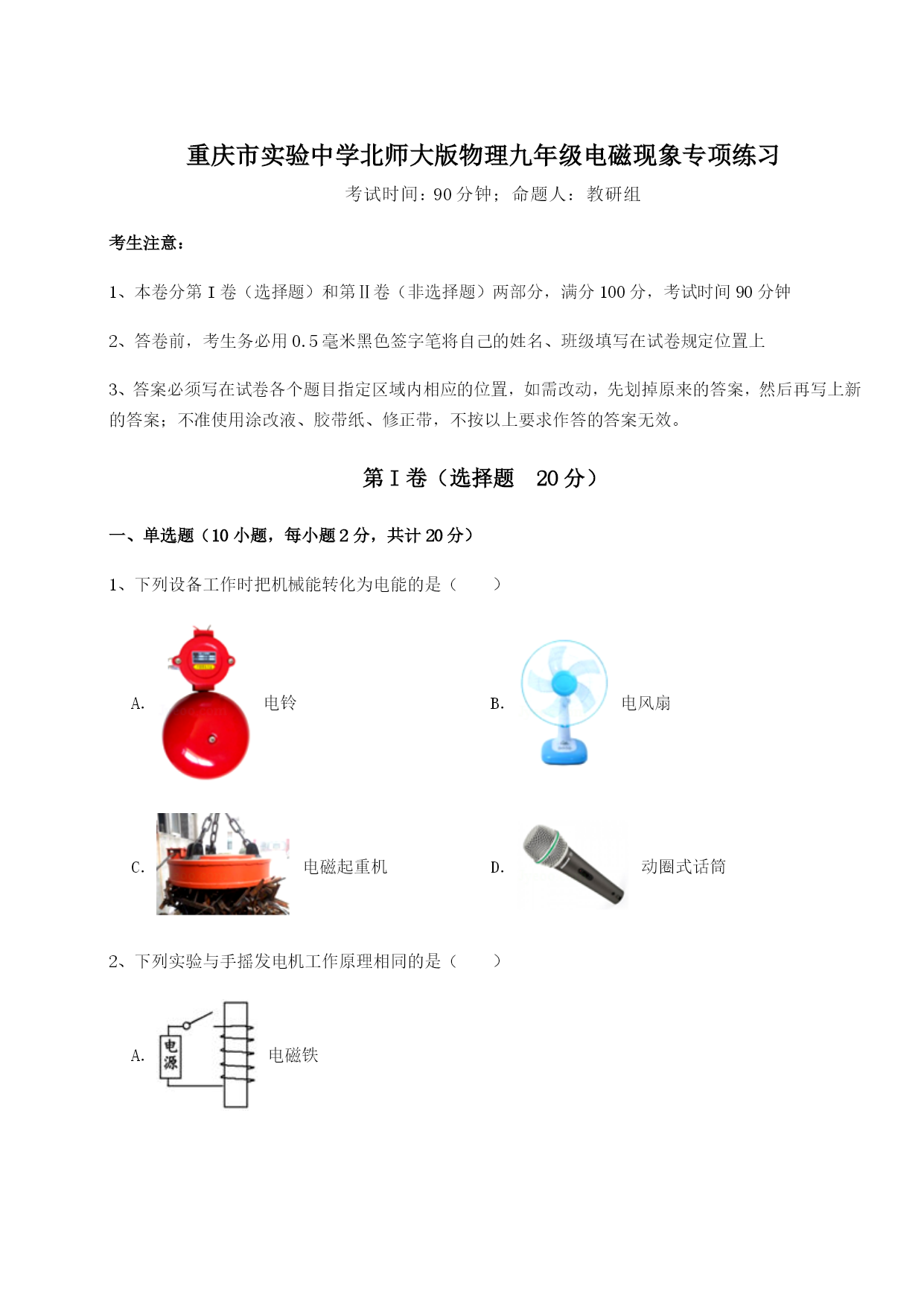

重庆市实验中学北师大版物理九年级电磁现象专项练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列设备工作时把机械能转化为电能的是（）A．电铃B．电风扇C．电磁起重机D．动圈式话筒2、下列实验与手摇发电机工作原理相同的是（）A．电磁铁B．通电线圈在磁场中扭转C．电磁感应D．磁场对电流的作用3、电磁炮是利用电磁技术制成一种新型武器，具有炮弹发射速度快、命中率高的特点。其基本原理与电动机相同。如图所示的实验符合电磁炮基本工作原理的是（）A．B．C．D．4、为探究两个通电螺线管之间的磁场情况，某实验小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图（a）所示，小磁针静止时N极在各位置上的指向如图（b）所示（小磁针涂黑的一端为N极）。四位同学各自画出两个通电螺线管之间的磁感线如图所示，其中正确的是（）A．B．C．D．5、在这次疫情期间，小明经常在家中做饭，一天他在冰箱中找东西拿来做饭，但他还没有把冰箱门完全关闭时，冰箱门却被吸过去紧紧关闭了，他想到了磁极间的相互作用，于是他做了如图所示的通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是（）A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C．小磁针甲和小磁针乙静止时N极均指向右端D．小磁针甲和小磁针乙静止时N极均指向左端6、下列电器以“磁场对通电导体具有力的作用”为工作原理的是（）A．电动机B．电饭锅C．电热水器D．电磁铁7、关于电磁现象下列说法不正确的是（）A．图甲中，开关闭合后，位于螺线管右侧的小磁针会逆时针旋转B．图乙中，用手反复摩擦的塑料细绳散开，是因为同种电荷相互排斥C．图丙中，人们利用该原理发明了电动机D．图丁中，当水位达到金属块A之后，红灯亮8、将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是（）A．它的原理与发电机原理相同B．若将磁体的磁极对调，铜线框中电流的方向不会改变C．若将磁体的磁极对调，铜线框的转动方向将会改变D．若下端有一个导线头与磁钢柱接触不良导线框不可能转动9、下列关于电磁现象的应用或探究活动，其中说法正确的是（）A．动圈式话筒应用了磁场对电流的作用B．演示电磁感应现象C．奥斯特通过实验说明磁场能产生电流D．探究发电机的工作原理10、如图所示，下列说法中正确的是（）A．由图甲可知∶低功率用电器使用两孔插座而大功率的使用三孔插座供电B．由图乙可知∶通电导体在磁场中受力的作用C．由图丙可知∶动圈式扬声器利用了该原理D．由图丁可知∶只要导体在磁场中运动，闭合电路中就会产生电流第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的位置。2、如图a所示，通过观察和比较电磁铁A和B吸引大头针的多少，可以得出电磁铁磁性的强弱与线圈的（选填“匝数”或“电流”）有关；电磁铁B的下端是极。如图b所示，若只对U形管B上方的管口吹气，则（选填“A”或“B”）的液面会下降。3、如图所示是探究通电导体在磁场中受力情况的装置。闭合开关，观察到导体ab在导轨上向右运动。若只对调电源正负极接线，闭合开关，导体ab会（选填“静止不动”、“向右运动”或“向左运动”），说明通电导体在磁场中受力的方向与有关。4、小明同学在做“探究通电螺线管外围的磁场分布”的实验中（1）当他在通电螺线管四周不同位置摆放多枚小磁针,最后静止在如图所示位置。则通电螺线管外部的磁场与磁体的磁场相似。（2）当他改变通电螺线管中电流方向后,发现周围每个小磁针转动度角后重新静止下来。5、小明制作了一个水果电池，他用导线将带有铁芯的螺线管两端分
