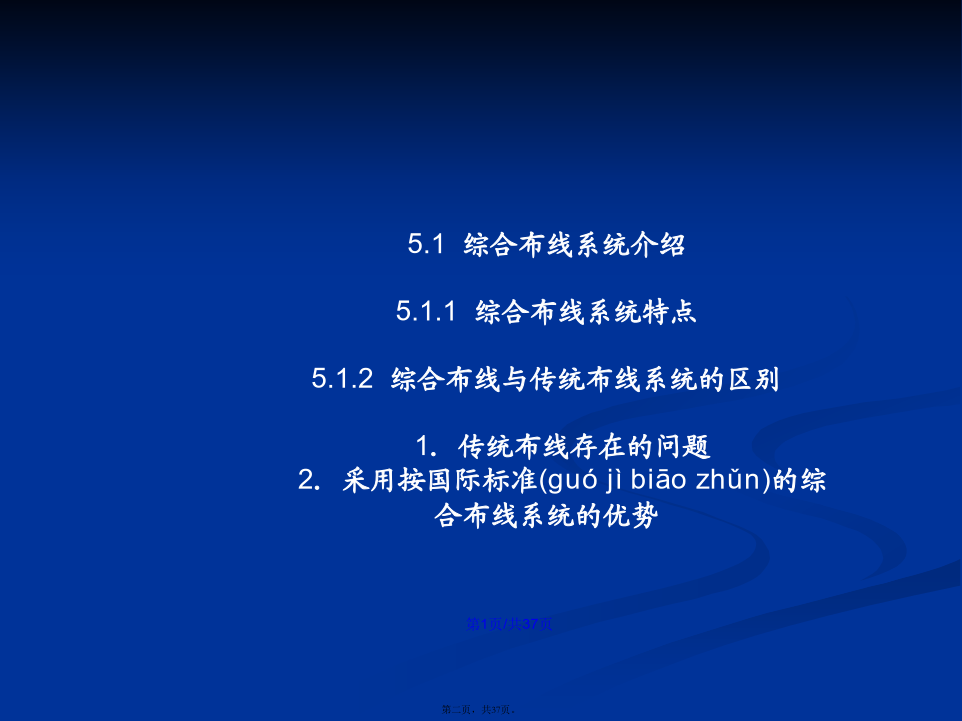

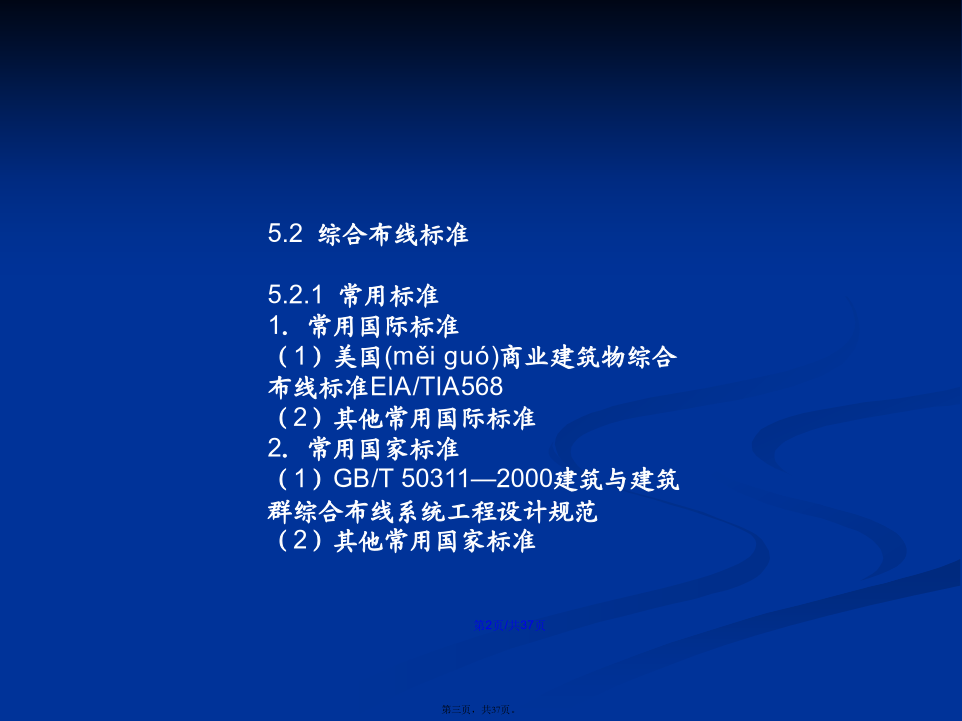

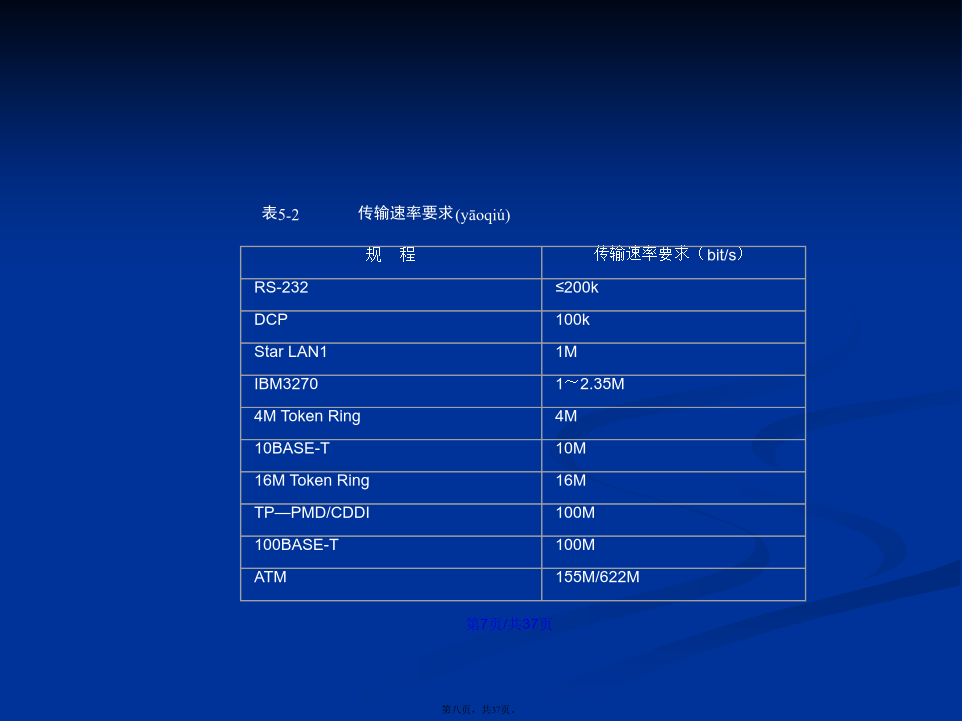

会计学5.1综合布线系统介绍5.1.1综合布线系统特点5.1.2综合布线与传统布线系统的区别1．传统布线存在的问题2．采用按国际标准(ɡuójìbiāozhǔn)的综合布线系统的优势5.2综合布线标准5.2.1常用标准1．常用国际标准（1）美国(měiɡuó)商业建筑物综合布线标准EIA/TIA568（2）其他常用国际标准2．常用国家标准（1）GB/T50311—2000建筑与建筑群综合布线系统工程设计规范（2）其他常用国家标准5.2.2术语和符号1．术语（1）建筑与建筑群综合布线系统（2）园区主干子系统（3）楼宇主干子系统（4）水平子系统（5）工作区（6）管理（7）设备间（8）交接间（9）安装通道(tōngdào)（10）安装空间5.3综合布线系统5.3.1系统结构5.3.2系统配置1．最低配置2．基本配置3．综合配置4．设备选用配线设备交接硬件(yìnɡjiàn)的选用，要符合下列规定：（1）用于电话的配线设备，宜选用IDC卡接式模块；（2）用于计算机网络的配线设备，宜选用RJ45或IDC插接式模块。综合布线系统的各种配置应能支持话音/数据等系统，能根据需要转向更高功能的布线系统。各类计算机系统传输速率要求见表5-2。表5-2传输速率要求5.3.3系统分级5.3.4线缆长度及相关要求1．长度限值2．针对性系统设计应根据不同对象采用(cǎiyòng)不同的处理方式。（1）对于使用功能比较明确的专业性楼宇（电信、外交、航空、铁道、电力、金融等部门与电信、计算机等相关的专用楼宇），信息插座的布置可按实际需要确定。其中办公用房部分按普通办公楼的要求布置，机房部分按近、远期分别处理，近期机房按实际需要布置；远期机房的水平电缆可暂不布线，将需要的容量预留在FD内，待确定使用对象后进行二次装修时再行布线。（2）对于机关或企事业单位的普通办公楼，信息插座的配置宜按系统配置的规定办理。（3）对于房地产部门开发的写字楼、综合楼等商用楼宇，由于其出售或租赁对象的不确定(quèdìng)和流动等因素，宜采用开放办公室综合布线结构，并符合下列规定。①采用多用户信息插座时，多用户插座宜安装在墙面或柱子等固定结构上，每一多用户插座包括适当的备用量在内，最多包含12个信息插座。②采用集合点时，集合点宜安装在离FD不小于15m的墙面或柱子等固定结构上。集合点是水平电缆的转接点，不设跳线，也不接有源设备：同一个水平电缆路由不允许超过一个集合点（CP）或同时存在转接点（TP）；从集合点引出的水平电缆必须终接于工作区的信息插座或多用户信息插座上。③在上述(shàngshù)两种方案都难以实施，且房屋有计划推迟并在用户入住前要进行二次装修时，综合布线系统工程也可与之同步实施。（4）对于具有电磁干扰环境的场合，系统设计应符合国家的相关标准要求。3．与外部通信网连接5.3.5系统指标1．传输衰减2．近端串音衰减3．回波损耗4．衰减/串扰比5．直流环路电阻6．传播时延7．光缆波长窗口参数8．光缆链路衰减9．多模光缆模式带宽10．光回波损耗5.4综合布线结构设计5.4.1总体结构1．功能部件2．综合布线结构将各综合布线子系统连接在一起，就形成如图5-2所示的综合布线结构。配线架提供电缆的配置方法，以支持总线型、星型和环型等不同的拓扑结构。如综合布线为分层星型结构，可采用如图5-3所示的结构。综合布线敷设实施中包括的子系统数目及其类型，取决于用户的需要。比如在只有一座小楼宇的居住区主干子系统中，可以只有一个楼宇配线架。另一方面，一座大型楼宇可看作一个居住区，具有居住区主干子系统和若干楼宇配线架。安装电缆时，应将电缆安装在楼宇结构中相邻的楼层之间，构成如图5-3所示的分层星型结构，并且为适应各种用途提供高度的灵活性。分层星型布局范围内，各种网络布局通过交叉接线和专用设备处的连接电缆部件实现。5.4.2配线架的位置配线架布置在设备室或通信柜之中。图5-5表示各功能部件在楼宇之中的配备方式。电缆布置在具有各种形式的、合适的通路之中，包括管道、隧道、电缆架等。5.4.3综合布线系统的接口综合布线的接口布置在每个子系统的端部。专用设备也可以在这里连接。图5-6表示配线架和信息插座处可能出现的接口。任一配线架都有一个外部用户电缆的接口，并且可以使用内部接线或交叉接线。各点之间的电缆性能应该满足设计要求和用户应用要求。5.4.4尺寸的确定和配置1．
