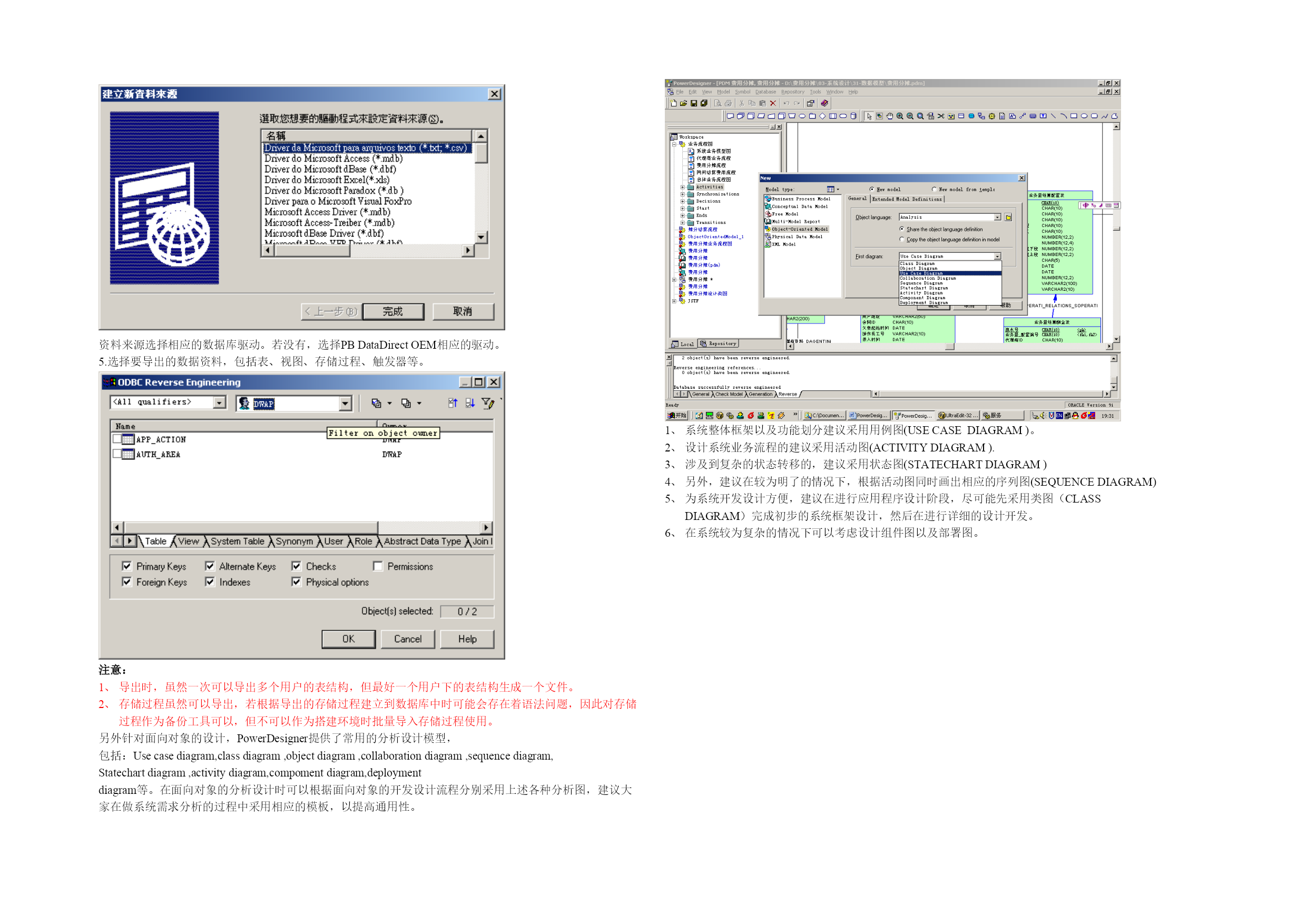

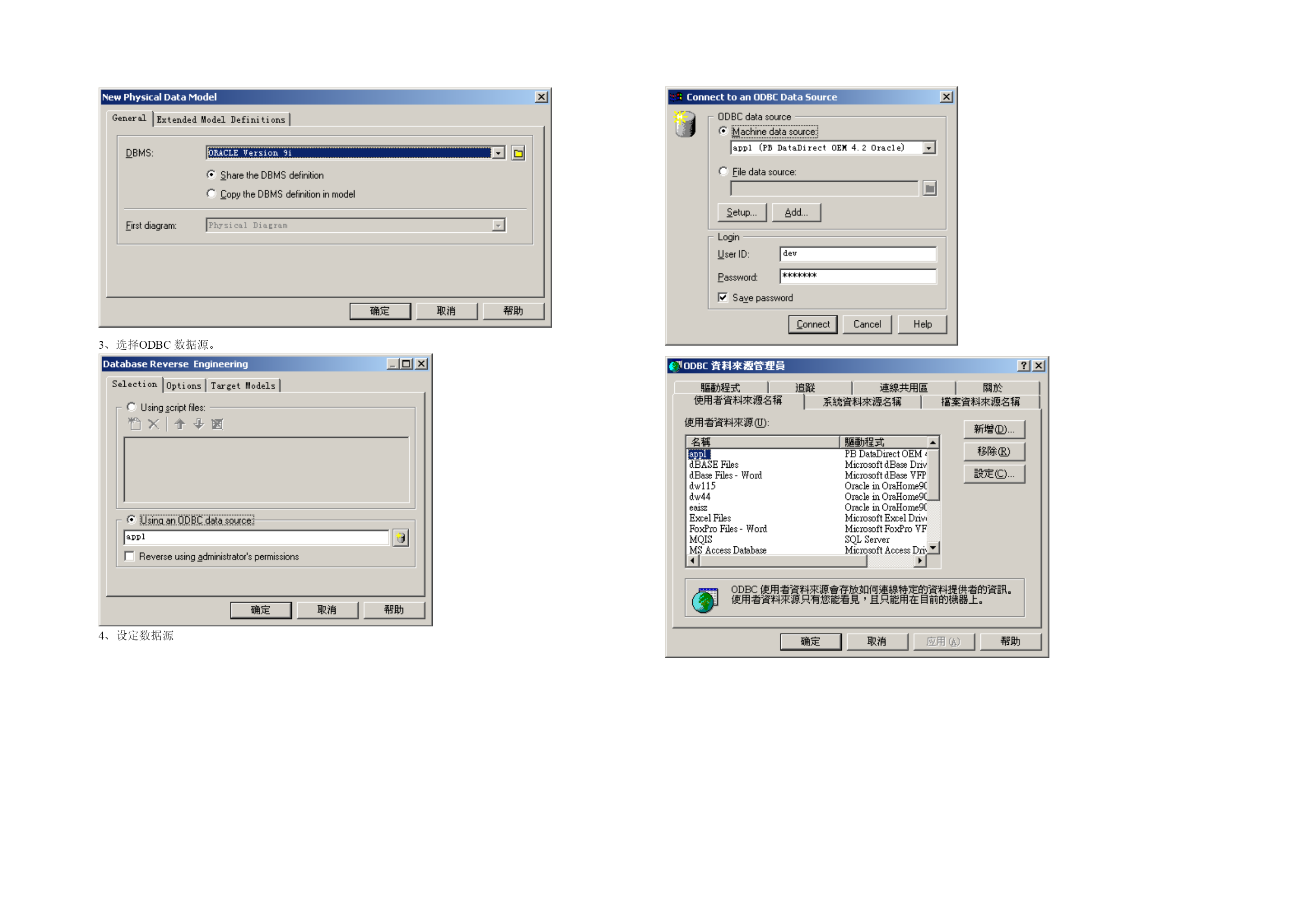

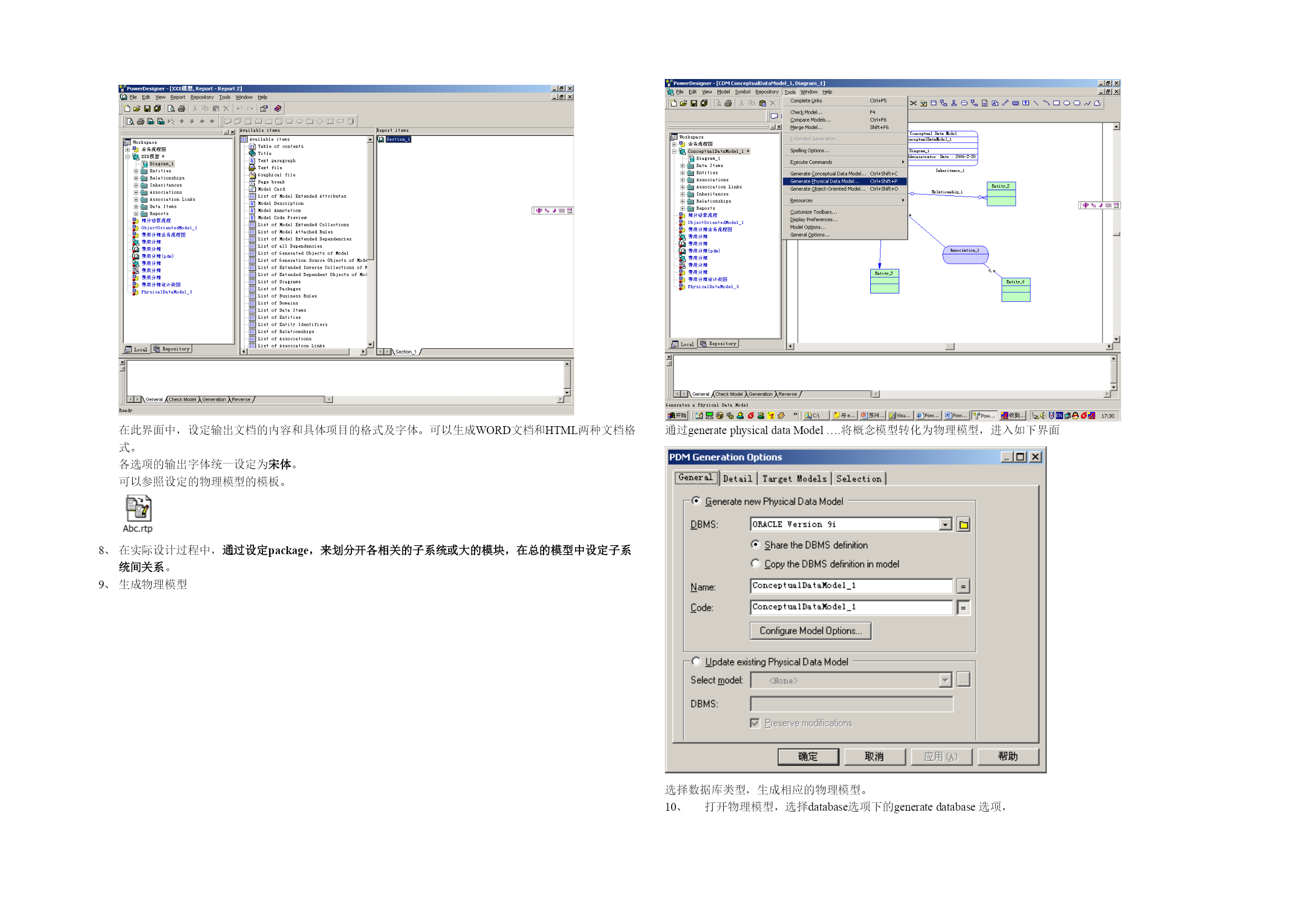

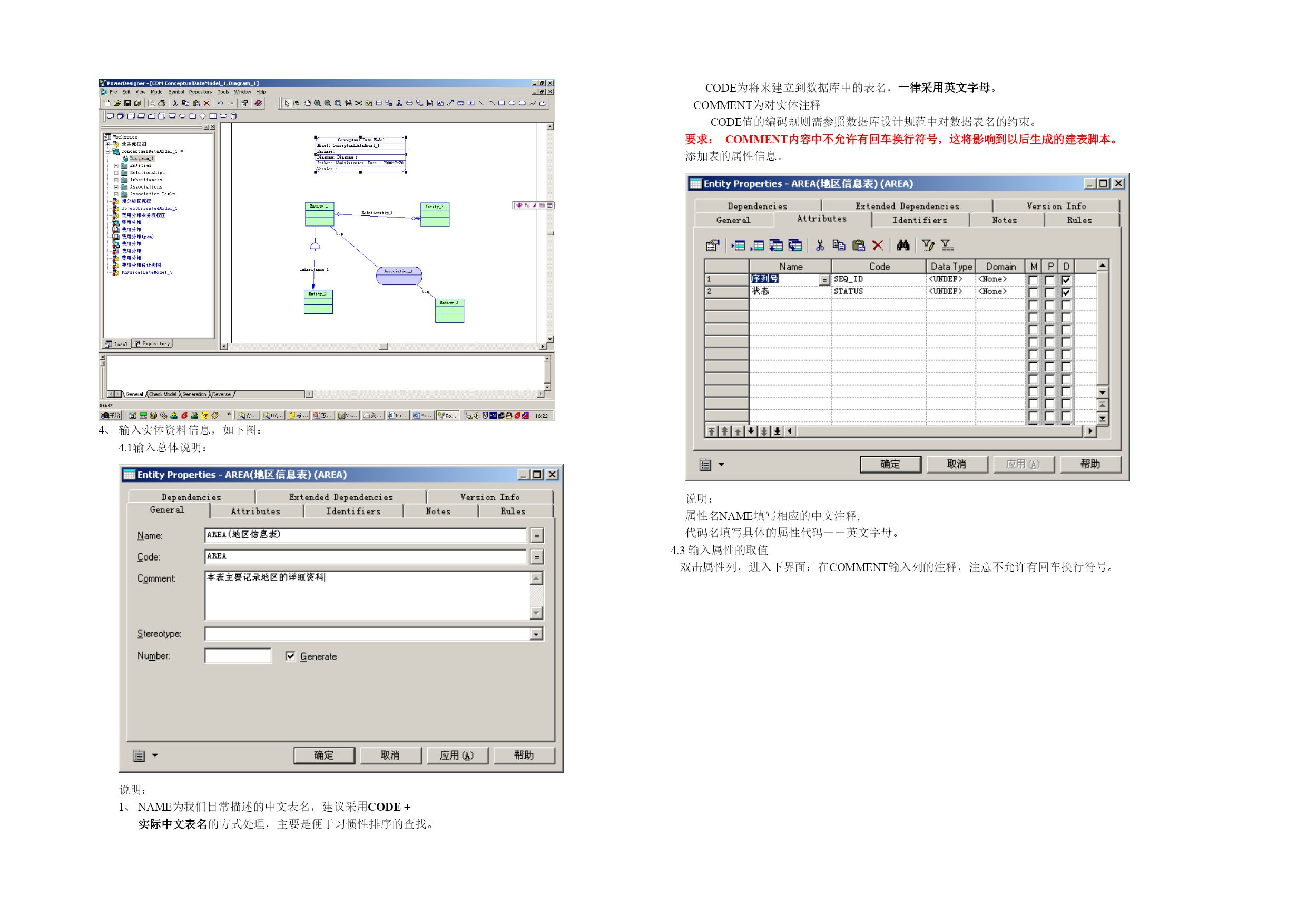

PowerDesigner操作步骤说明接下来以PowerDesigner10为例简单介绍一下建立数据模型的步骤模型设计设计新的数据模型：在PowerDesigner中分概要模型设计和物理模型设计2大类。其中概要模型设计与具体的数据库无关，因此建议在进行模型设计时首先做概要模型设计，然后通过PowerDesigner本身的概念模型和物理模型转换功能生成针对某数据库的物理模型。主要操作步骤：新建概念模型设置建立概念模型时所需要的各种画板鼠标右键点击快捷工具栏的空白处，弹出快捷菜单，选择customers。。。配置自己平常使用的画板。如下图中我个人自行配置了经常使用的图形模板mytool，用于流程设计。选择palette中的项目，建立相应的实体关系图。输入实体资料信息，如下图：4.1输入总体说明：说明：NAME为我们日常描述的中文表名，建议采用CODE+实际中文表名的方式处理，主要是便于习惯性排序的查找。CODE为将来建立到数据库中的表名，一律采用英文字母。COMMENT为对实体注释CODE值的编码规则需参照数据库设计规范中对数据表名的约束。要求：COMMENT内容中不允许有回车换行符号，这将影响到以后生成的建表脚本。添加表的属性信息。说明：属性名NAME填写相应的中文注释,代码名填写具体的属性代码――英文字母。4.3输入属性的取值双击属性列，进入下界面：在COMMENT输入列的注释，注意不允许有回车换行符号。原则上对固定几个值的字段描述可以采用此页面中的listofvalues属性来列举，不过一贯的习惯都是在注视中列举属性资料，以便在数据库中的列注释中获取信息。一般通过此页面中设定属性的缺省值。4.4输入关系信息及相关资料。实体关系以及相关信息输入完毕后，开始为输出报告做准备。选择displaypreferences设定显示实体的字体以及其他属性。进入以下界面：点击MODIFY，进入：在此处，将实体、关系等相应的字体都设定为宋体，不可采用缺省字体，否则输出文档为乱码。另外，若在模型中增加了注释，则需要单独设定字体为宋体，否则输出文档仍然会是乱码。修改模型的总体属性，此部分内容在输出文档时默认作为文档的第一页或（封面）。此步可以通过菜单中MODEL下modelproperties或palette中的title控件来进行修改。生成输出报告在此界面中，设定输出文档的内容和具体项目的格式及字体。可以生成WORD文档和HTML两种文档格式。各选项的输出字体统一设定为宋体。可以参照设定的物理模型的模板。在实际设计过程中，通过设定package，来划分开各相关的子系统或大的模块，在总的模型中设定子系统间关系。生成物理模型通过generatephysicaldataModel….将概念模型转化为物理模型，进入如下界面选择数据库类型，生成相应的物理模型。打开物理模型，选择database选项下的generatedatabase选项，弹出以下菜单，generation选项选择scriptgeneration生成相应的脚本，选择ODBCgeneration选项直接生成到ODBC所关联的数据库中。说明：(1)、一般来说都是直接生成相应的脚本，然后通过其他途径将表结构建入到相应的数据库中。(2)、生成脚本时可以考虑表或列注释信息的生成，此时需要在comment选项上打勾，此时若注释中还有回车换行符号将导致生成的脚本出现错误。(3)、有的数据库系统中建议不建立主键，而建唯一索引，此种情况下，需要调整keysandindexes页面的信息，其中的indexes项中将primarykey勾上表示将主键采用唯一索引的形式生成脚本。(4)、在生成脚本的过程中，可能由于没有索引或其他原因导致无法生成建表脚本，此种情况下，可选择options页面，将beforegeneration中的checkmodel不打勾，则生成脚本时不进行逻辑性校验，则可以生成建表脚本。(5)、若只想生成部分表，则选择SELECTION页面，在其中选择需要生成脚本的表即可。(6)、另外，若只想生成单表脚本，则可以直接在表的属性中，选择preview项，将脚本拷出即可。获取已有的模型：PowerDesigner本身提供了对具体数据库的逆向工程功能，能够将数据库的详细资料导出。主要步骤：1、选择逆向工程。2、选择数据库类型3、选择ODBC数据源。4、设定数据源资料来源选择相应的数据库驱动。若没有，选择PBDataDirectOEM相应的驱动。5.选择要导出的数据资料，包括表、视图、存储过程、触发器等。注意：导出
