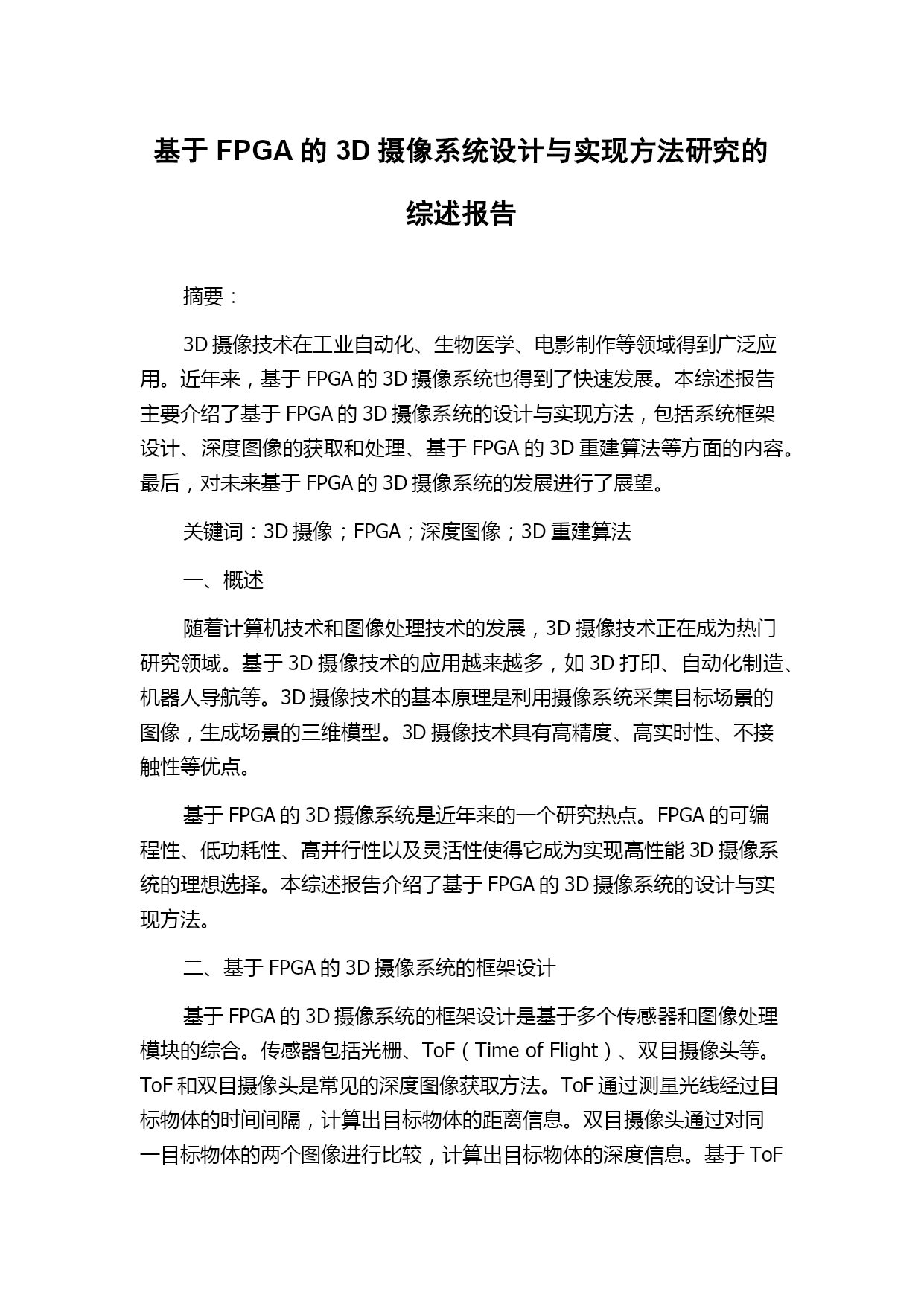

基于FPGA的3D摄像系统设计与实现方法研究的综述报告摘要：3D摄像技术在工业自动化、生物医学、电影制作等领域得到广泛应用。近年来，基于FPGA的3D摄像系统也得到了快速发展。本综述报告主要介绍了基于FPGA的3D摄像系统的设计与实现方法，包括系统框架设计、深度图像的获取和处理、基于FPGA的3D重建算法等方面的内容。最后，对未来基于FPGA的3D摄像系统的发展进行了展望。关键词：3D摄像；FPGA；深度图像；3D重建算法一、概述随着计算机技术和图像处理技术的发展，3D摄像技术正在成为热门研究领域。基于3D摄像技术的应用越来越多，如3D打印、自动化制造、机器人导航等。3D摄像技术的基本原理是利用摄像系统采集目标场景的图像，生成场景的三维模型。3D摄像技术具有高精度、高实时性、不接触性等优点。基于FPGA的3D摄像系统是近年来的一个研究热点。FPGA的可编程性、低功耗性、高并行性以及灵活性使得它成为实现高性能3D摄像系统的理想选择。本综述报告介绍了基于FPGA的3D摄像系统的设计与实现方法。二、基于FPGA的3D摄像系统的框架设计基于FPGA的3D摄像系统的框架设计是基于多个传感器和图像处理模块的综合。传感器包括光栅、ToF（TimeofFlight）、双目摄像头等。ToF和双目摄像头是常见的深度图像获取方法。ToF通过测量光线经过目标物体的时间间隔，计算出目标物体的距离信息。双目摄像头通过对同一目标物体的两个图像进行比较，计算出目标物体的深度信息。基于ToF和双目摄像头的深度图像处理方法广泛应用于基于FPGA的3D摄像系统中。图像处理模块包括图像的预处理、特征提取等。这些模块包括灰度图像的滤波、边缘检测、二值化、分割等处理器件。三、深度图像的获取和处理深度图像处理是基于FPGA的3D摄像系统中最常用的图像处理方法之一。ToF和双目摄像头是最常见的获取深度图像的方法。ToF深度图像根据时间差计算距离，双目摄像头深度图像根据两个视角下的图像像素差计算距离。ToF深度图像的优点是高精度、不受外界光线干扰，但是最大缺点是成像面积小，限制ToF深度图像的应用。双目摄像头深度图像的优点是成像面积大、采集速度快，但是相对ToF深度图像精度较低。深度图像的预处理是基于FPGA的3D摄像系统中的重要模块之一。预处理目的是降低噪声、增强图像对比度等。预处理步骤包括平滑滤波、高斯滤波、中值滤波等方法。在预处理步骤之后，可以使用边缘检测、轮廓提取等功能对处理后的深度图像进行特征提取和分割。四、基于FPGA的三维重建算法基于FPGA的3D摄像系统的三维重建算法主要包括三个阶段：视觉几何计算、多视图几何约束和三维重建。视觉几何计算得到两幅视图之间的基础矩阵，包括本质矩阵和基础矩阵。多视图几何约束是使用多个视图信息来进行重建。通过多个不同角度的视角下获取的深度图像来计算场景中每个像素对应的三维坐标。三维重建的目的是得到一个完整的三维场景模型。五、未来展望基于FPGA的3D摄像系统的发展方向是实现更高精度、更高效的图像处理算法和更精确的三维重建算法。同时，还要解决基于ToF方法的深度图像受成像面积限制的问题，以实现ToF深度图像在更广泛的应用领域中的使用。基于FPGA的3D摄像系统在未来的应用中将发挥越来越重要的作用。六、总结本综述报告介绍了基于FPGA的3D摄像系统的设计与实现方法，包括系统框架设计、深度图像的获取和处理以及基于FPGA的三维重建算法等。未来，基于FPGA的3D摄像系统将发展成更精确、高效、实时的应用领域。基于FPGA的3D摄像技术在自动化制造、机器人导航、医学图像处理等领域都将有着广泛的应用前景。
