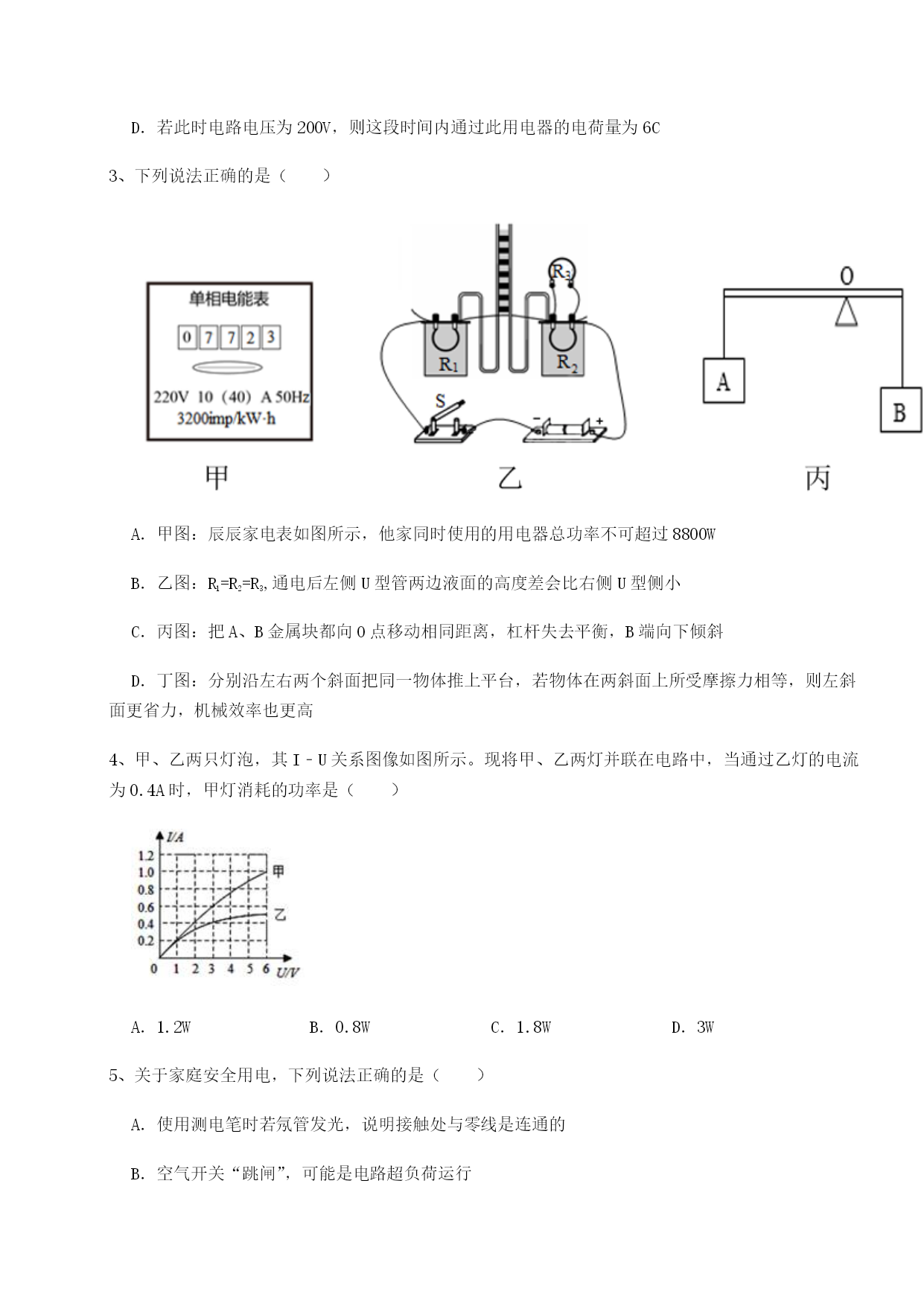

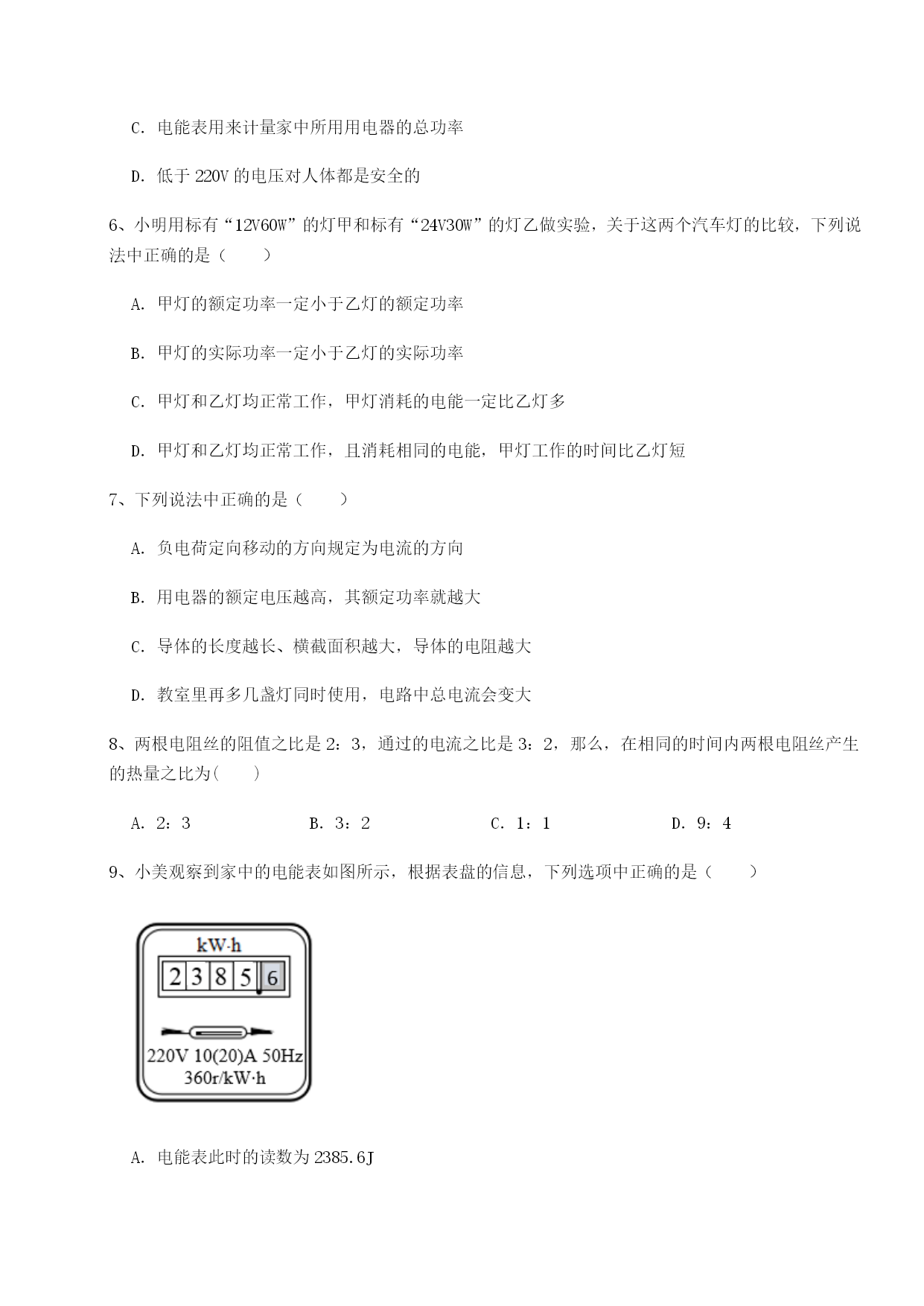

山东济南回民中学北师大版物理九年级电功和电功率专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、灯泡L与定值电阻R组成的电路如图1所示。已知R＝20Ω，灯泡L的I﹣U图象如图2所示，闭合开关S，L正常发光，此时电路的总功率为4.8W，此时灯泡L的（）A．功率为3WB．电流为0.3AC．电阻为20ΩD．电压为8V2、小芳家的电能表上标有的字样，当家里只使用某一用电器时，观察表盘5min转了2周，关于此用电器下列判断正确的是（）A．此用电器可能是电饭锅B．1度电可供此用电器在此状态下工作25小时C．此用电器与开关是并联的D．若此时电路电压为200V，则这段时间内通过此用电器的电荷量为6C3、下列说法正确的是（）A．甲图：辰辰家电表如图所示，他家同时使用的用电器总功率不可超过8800WB．乙图：R1=R2=R3,通电后左侧U型管两边液面的高度差会比右侧U型侧小C．丙图：把A、B金属块都向O点移动相同距离，杠杆失去平衡，B端向下倾斜D．丁图：分别沿左右两个斜面把同一物体推上平台，若物体在两斜面上所受摩擦力相等，则左斜面更省力，机械效率也更高4、甲、乙两只灯泡，其I﹣U关系图像如图所示。现将甲、乙两灯并联在电路中，当通过乙灯的电流为0.4A时，甲灯消耗的功率是（）A．1.2WB．0.8WC．1.8WD．3W5、关于家庭安全用电，下列说法正确的是（）A．使用测电笔时若氖管发光，说明接触处与零线是连通的B．空气开关“跳闸”，可能是电路超负荷运行C．电能表用来计量家中所用用电器的总功率D．低于220V的电压对人体都是安全的6、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短7、下列说法中正确的是（）A．负电荷定向移动的方向规定为电流的方向B．用电器的额定电压越高，其额定功率就越大C．导体的长度越长、横截面积越大，导体的电阻越大D．教室里再多几盏灯同时使用，电路中总电流会变大8、两根电阻丝的阻值之比是2：3，通过的电流之比是3：2，那么，在相同的时间内两根电阻丝产生的热量之比为()A．2：3B．3：2C．1：1D．9：49、小美观察到家中的电能表如图所示，根据表盘的信息，下列选项中正确的是（）A．电能表此时的读数为2385.6JB．接在这个电能表上的用电器总功率最大为2200WC．电能表是测量电功率的仪表D．若家里只让电热水器正常工作10min，观察到电能表的圆盘转动了90转，则电热水器的功率为1500W10、如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（）A．1：3B．4：3C．3：1D．3：4第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明家的电能表如图，上面标注的“50Hz”的意思是指家用照明电路交流电的是50Hz。他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表在1分钟里刚好转6转，从而测量出他家洗衣机的电功率为W。2、好奇的小李用电水壶烧水4min，发现家中电能表的转盘转过300r，如图所示。则该电水壶消耗的电能为kW·h，其电功率为kW。3、题图所示为小明家电能表月初、月末的读数，则他家本月用电为kW·h；他家有一个规格为“220V1500W”的用电器，可能是（选填“台灯”“电热水壶”或“电视机”），当电路中只有这个用电器正常工作时，在20min内电能表的转盘转了转。4、如图所示为小红家的电能表，其示数为kW·h。他想借助家中的电能表测量某电热器的实际功率，他先关闭了其它用电器，再让电热器单独工作了2min，电能表转盘转过了60圈，电能表的铭牌如图所示，则此电热器的实际功率是W。5、某些物质在很低的温度时，电阻就变成了0，这就是超导现象。如果把超导现象应用于实际，电烤箱的电阻丝（选填“
