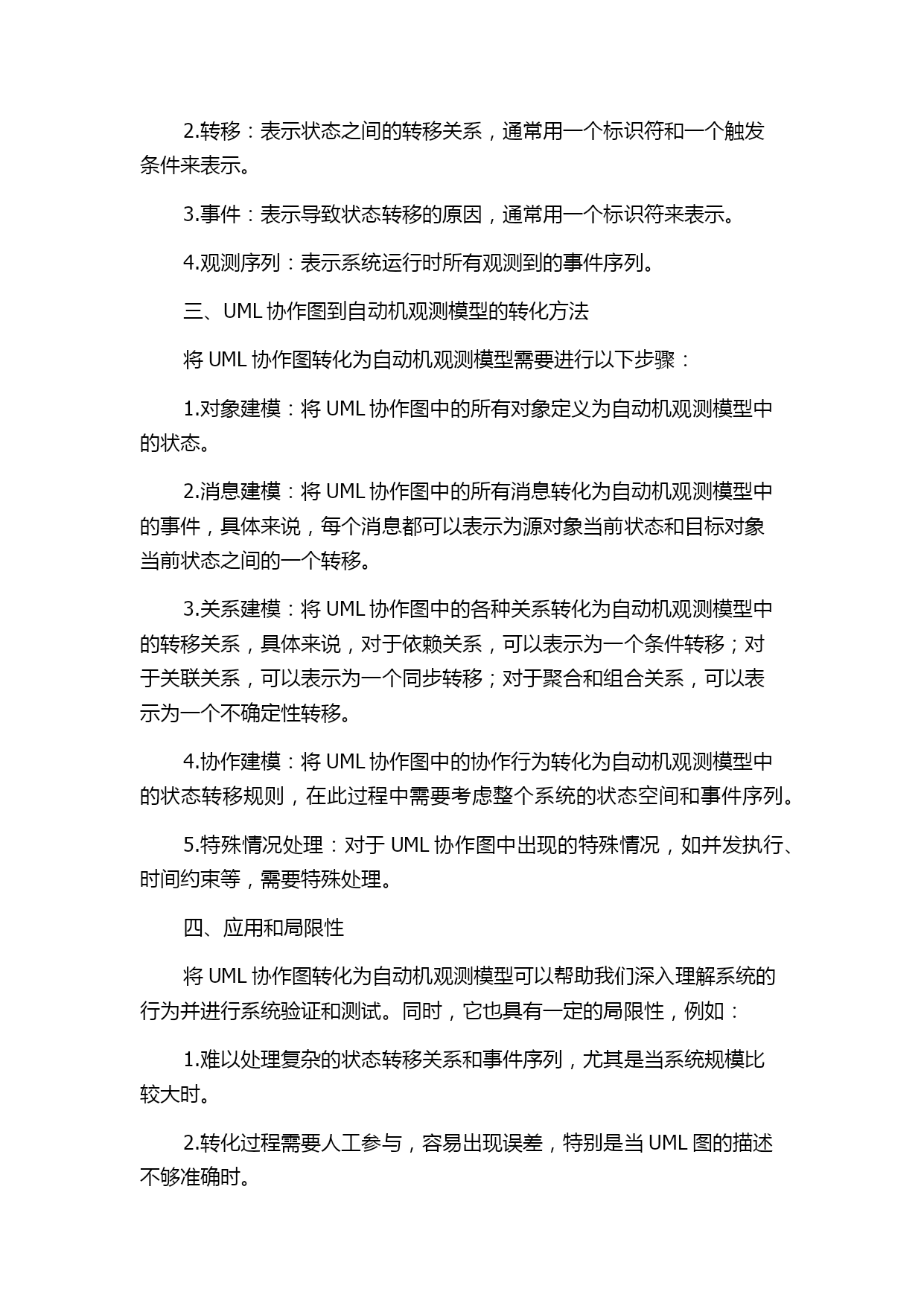

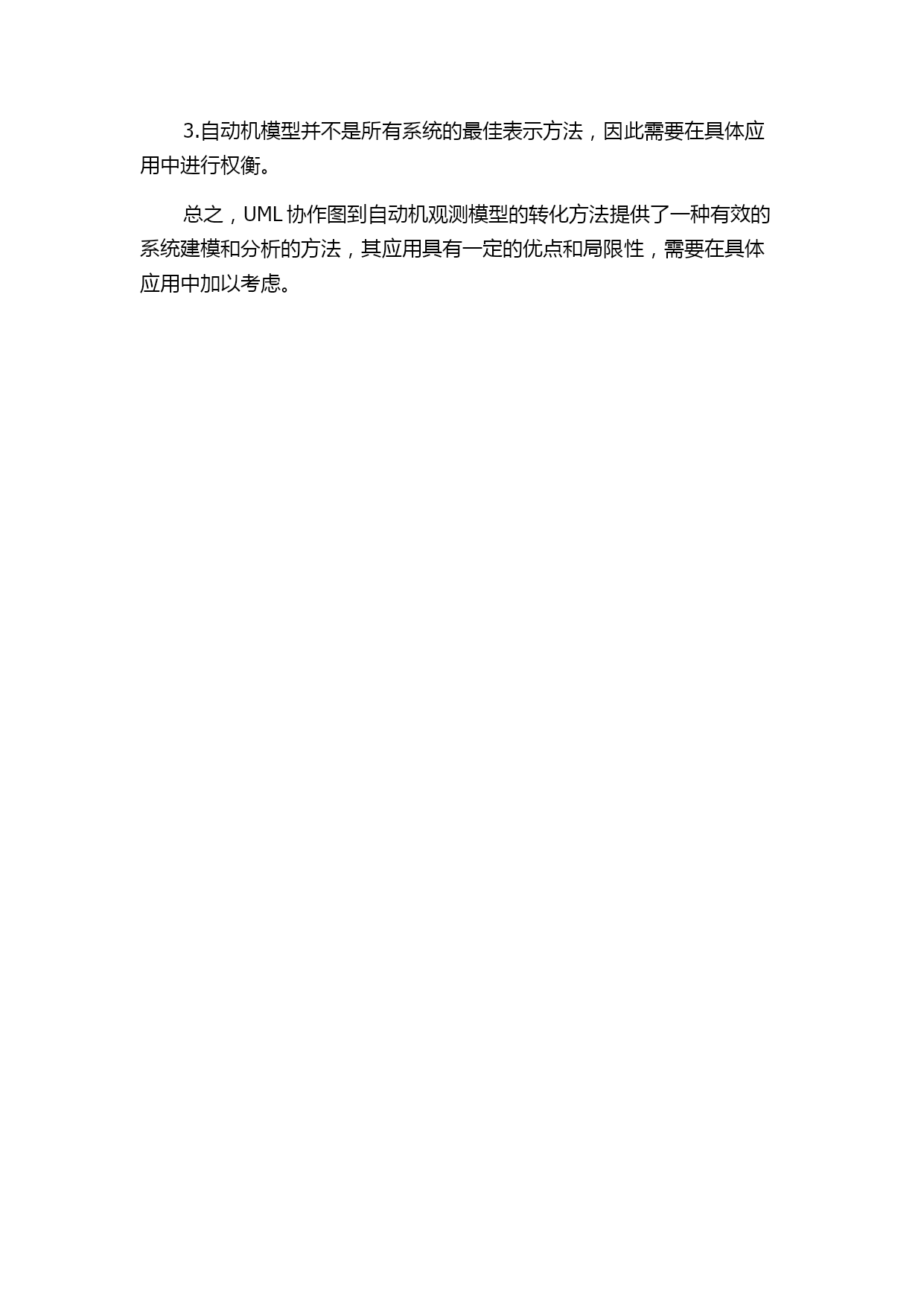

UML协作图到自动机观测模型转化方法的研究的综述报告UML协作图是一种描述系统中各个对象之间交互关系的图形化表示法，对于软件系统的设计、分析和实现都具有非常重要的作用。自动机观测模型是一种用于描述系统行为的形式化方法，它可以将系统的运行状态表示为一系列的观测序列。将UML协作图转化为自动机观测模型可以帮助我们深入理解系统的行为，并对系统进行验证、测试和优化。本文将对UML协作图到自动机观测模型的转化方法进行综述。一、UML协作图的基本结构UML协作图主要包含以下部分：1.对象：表示系统中的各个实体，可以是具体的人、物或抽象概念等。2.消息：表示对象之间的通信行为，包括消息的源对象、目标对象以及传递的信息等。3.关系：表示对象之间的关联关系，包括依赖、关联、聚合和组合等。4.协作：表示对象之间的协同行为，包括协作的目的、参与对象以及协作规则等。二、自动机观测模型的基本概念自动机观测模型是一种基于形式化语言表示系统行为的模型，其核心思想是将系统行为视作一系列离散的状态转移。在自动机观测模型中，有以下几个基本概念：1.状态：表示系统在某一时刻所处的状态，通常用一个标识符来表示。2.转移：表示状态之间的转移关系，通常用一个标识符和一个触发条件来表示。3.事件：表示导致状态转移的原因，通常用一个标识符来表示。4.观测序列：表示系统运行时所有观测到的事件序列。三、UML协作图到自动机观测模型的转化方法将UML协作图转化为自动机观测模型需要进行以下步骤：1.对象建模：将UML协作图中的所有对象定义为自动机观测模型中的状态。2.消息建模：将UML协作图中的所有消息转化为自动机观测模型中的事件，具体来说，每个消息都可以表示为源对象当前状态和目标对象当前状态之间的一个转移。3.关系建模：将UML协作图中的各种关系转化为自动机观测模型中的转移关系，具体来说，对于依赖关系，可以表示为一个条件转移；对于关联关系，可以表示为一个同步转移；对于聚合和组合关系，可以表示为一个不确定性转移。4.协作建模：将UML协作图中的协作行为转化为自动机观测模型中的状态转移规则，在此过程中需要考虑整个系统的状态空间和事件序列。5.特殊情况处理：对于UML协作图中出现的特殊情况，如并发执行、时间约束等，需要特殊处理。四、应用和局限性将UML协作图转化为自动机观测模型可以帮助我们深入理解系统的行为并进行系统验证和测试。同时，它也具有一定的局限性，例如：1.难以处理复杂的状态转移关系和事件序列，尤其是当系统规模比较大时。2.转化过程需要人工参与，容易出现误差，特别是当UML图的描述不够准确时。3.自动机模型并不是所有系统的最佳表示方法，因此需要在具体应用中进行权衡。总之，UML协作图到自动机观测模型的转化方法提供了一种有效的系统建模和分析的方法，其应用具有一定的优点和局限性，需要在具体应用中加以考虑。
