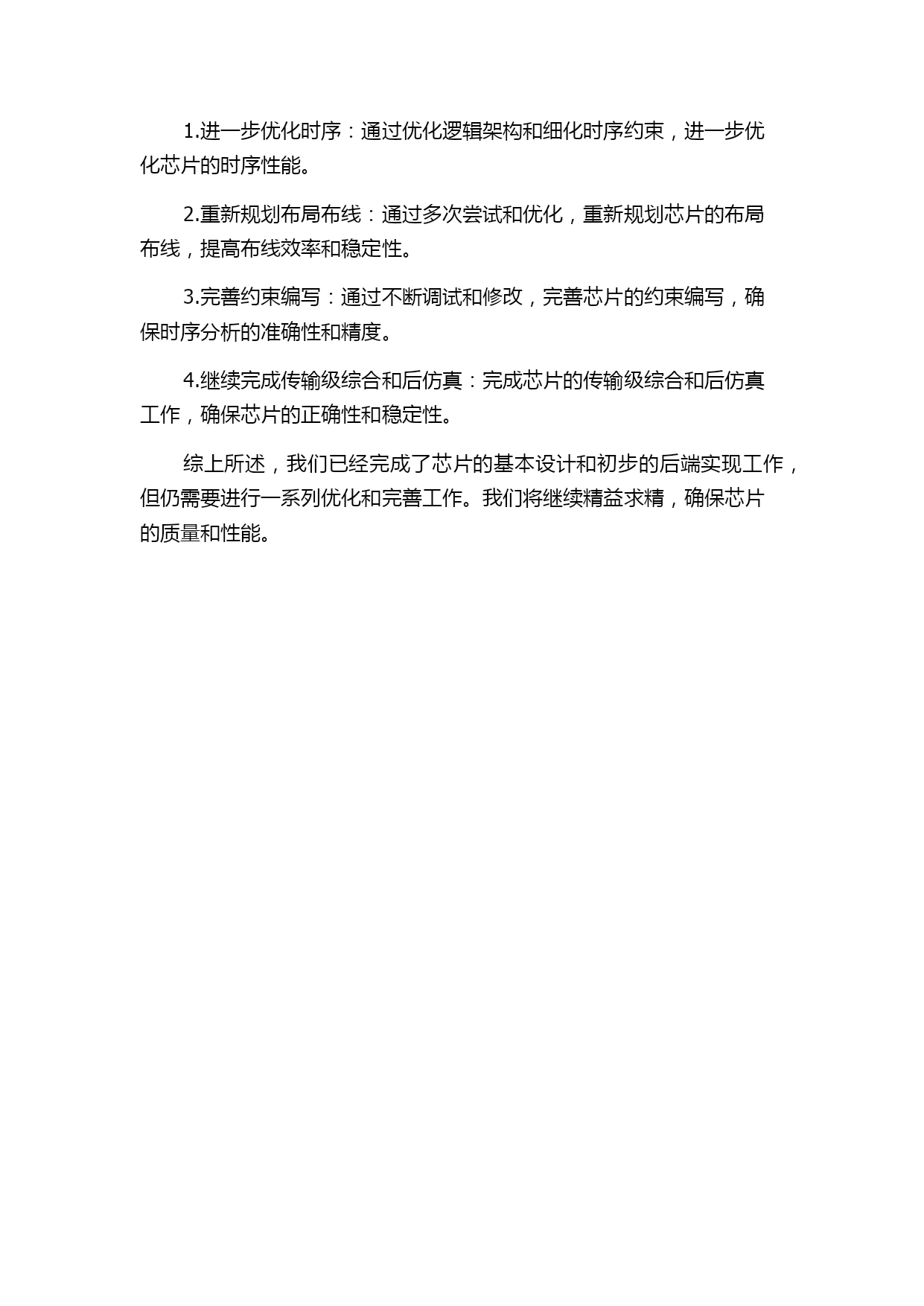

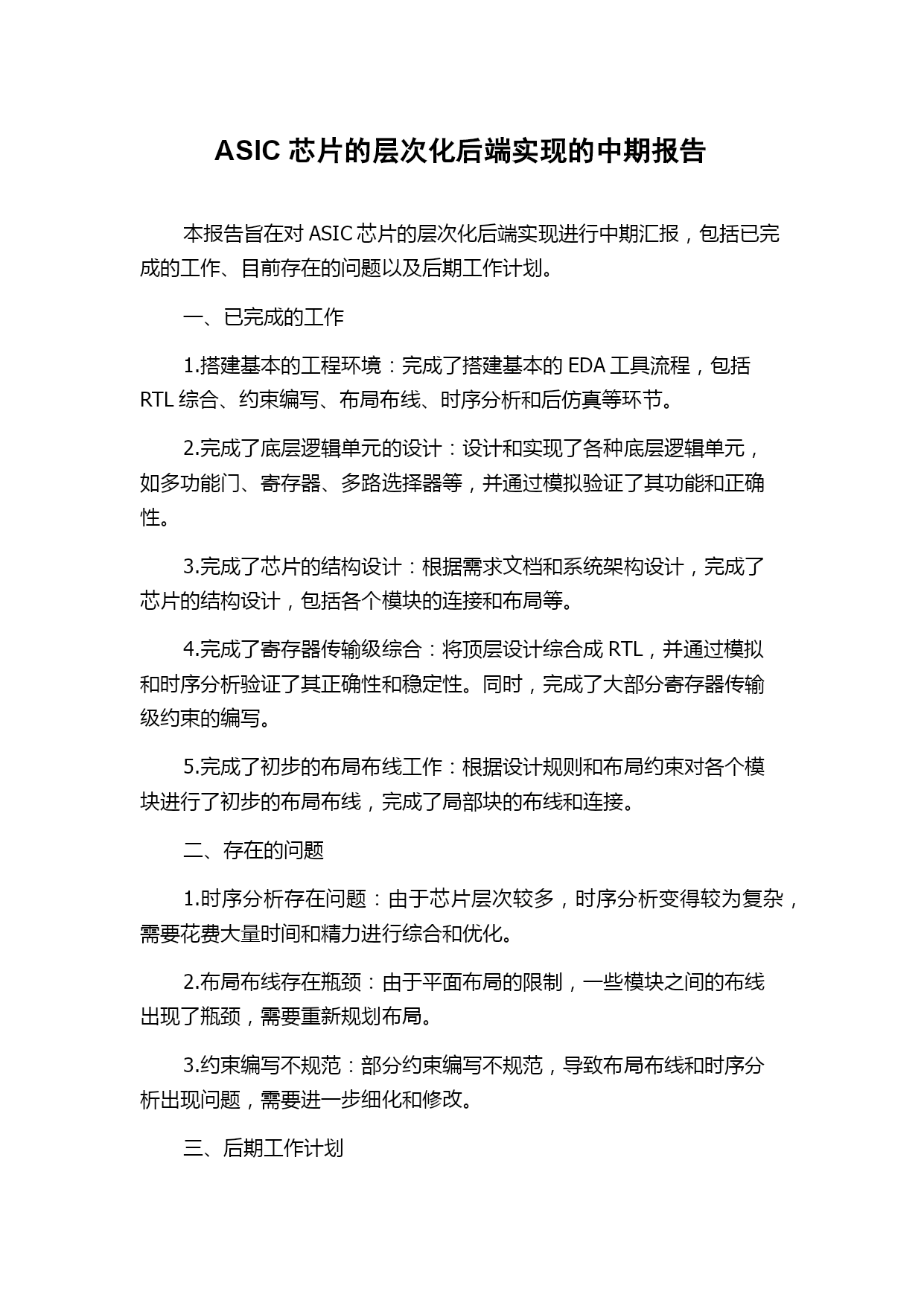

ASIC芯片的层次化后端实现的中期报告本报告旨在对ASIC芯片的层次化后端实现进行中期汇报，包括已完成的工作、目前存在的问题以及后期工作计划。一、已完成的工作1.搭建基本的工程环境：完成了搭建基本的EDA工具流程，包括RTL综合、约束编写、布局布线、时序分析和后仿真等环节。2.完成了底层逻辑单元的设计：设计和实现了各种底层逻辑单元，如多功能门、寄存器、多路选择器等，并通过模拟验证了其功能和正确性。3.完成了芯片的结构设计：根据需求文档和系统架构设计，完成了芯片的结构设计，包括各个模块的连接和布局等。4.完成了寄存器传输级综合：将顶层设计综合成RTL，并通过模拟和时序分析验证了其正确性和稳定性。同时，完成了大部分寄存器传输级约束的编写。5.完成了初步的布局布线工作：根据设计规则和布局约束对各个模块进行了初步的布局布线，完成了局部块的布线和连接。二、存在的问题1.时序分析存在问题：由于芯片层次较多，时序分析变得较为复杂，需要花费大量时间和精力进行综合和优化。2.布局布线存在瓶颈：由于平面布局的限制，一些模块之间的布线出现了瓶颈，需要重新规划布局。3.约束编写不规范：部分约束编写不规范，导致布局布线和时序分析出现问题，需要进一步细化和修改。三、后期工作计划1.进一步优化时序：通过优化逻辑架构和细化时序约束，进一步优化芯片的时序性能。2.重新规划布局布线：通过多次尝试和优化，重新规划芯片的布局布线，提高布线效率和稳定性。3.完善约束编写：通过不断调试和修改，完善芯片的约束编写，确保时序分析的准确性和精度。4.继续完成传输级综合和后仿真：完成芯片的传输级综合和后仿真工作，确保芯片的正确性和稳定性。综上所述，我们已经完成了芯片的基本设计和初步的后端实现工作，但仍需要进行一系列优化和完善工作。我们将继续精益求精，确保芯片的质量和性能。
