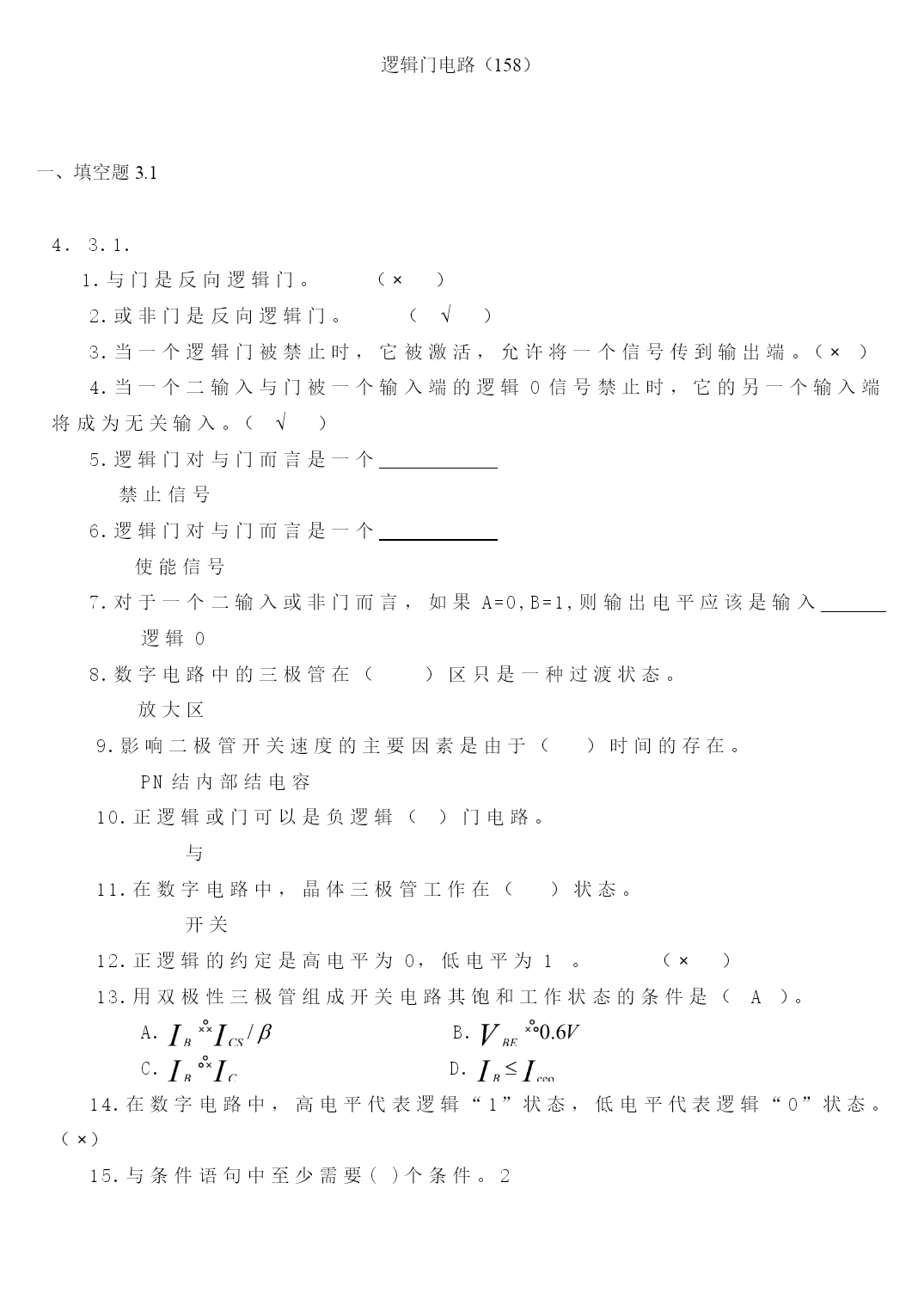

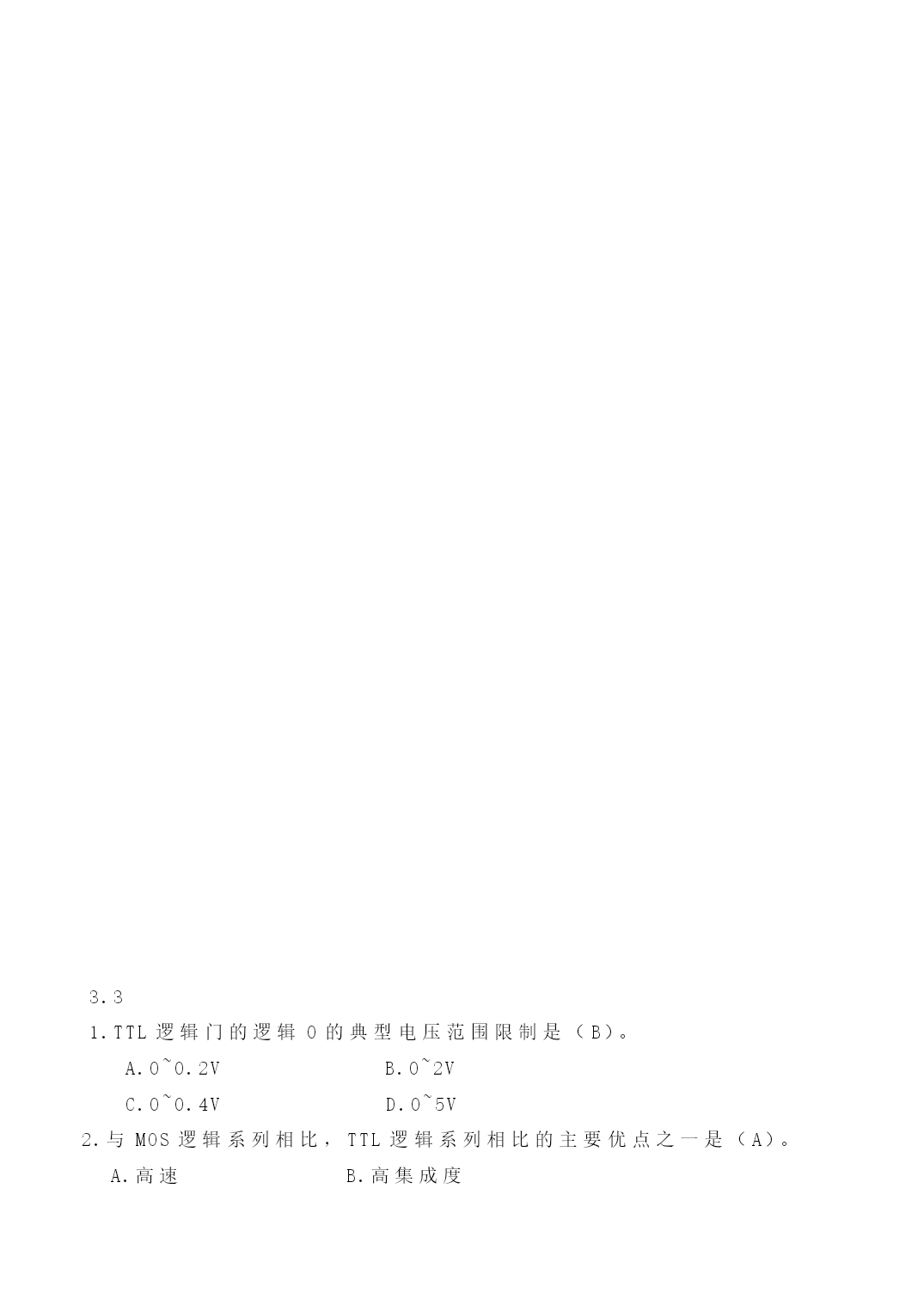

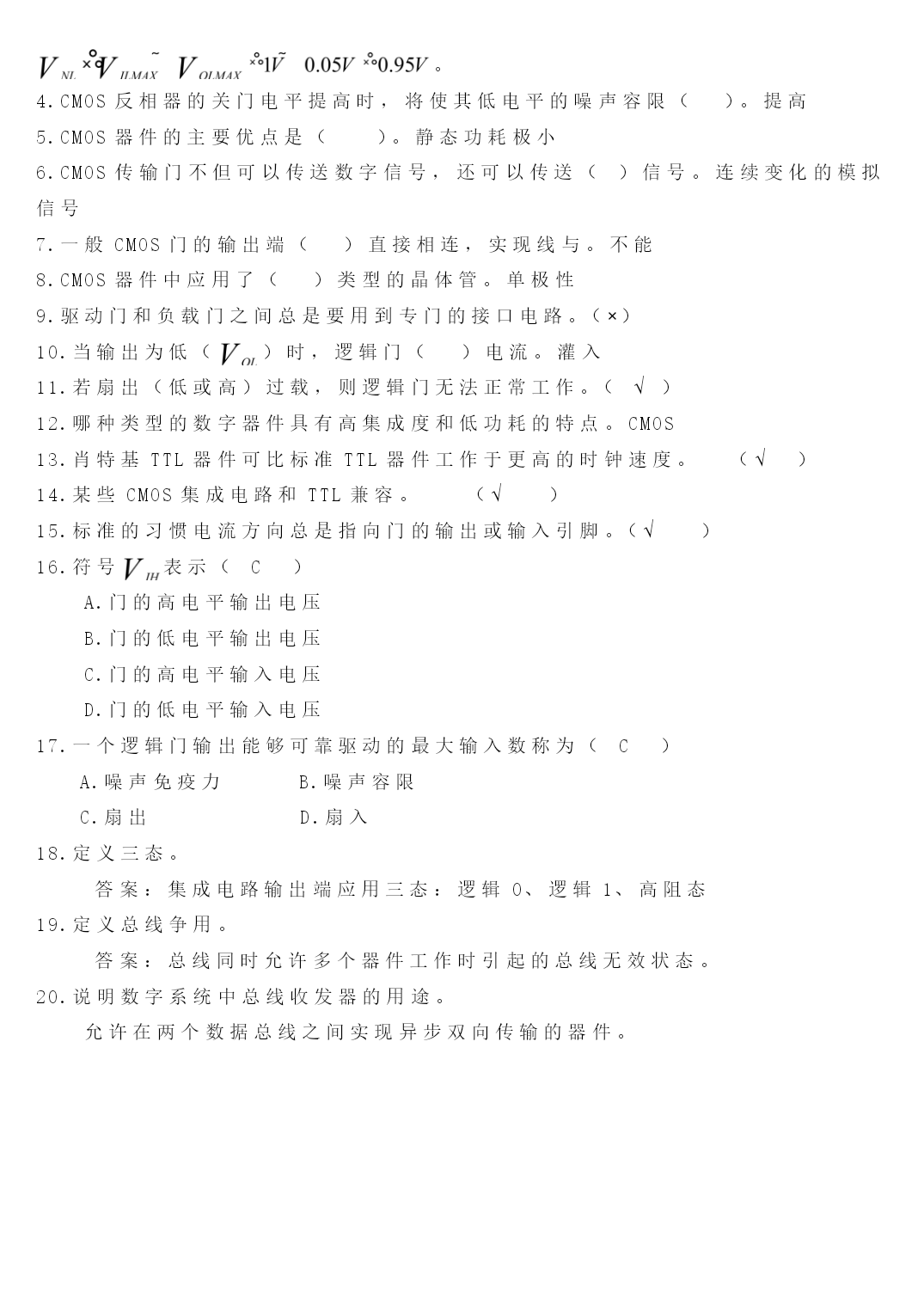

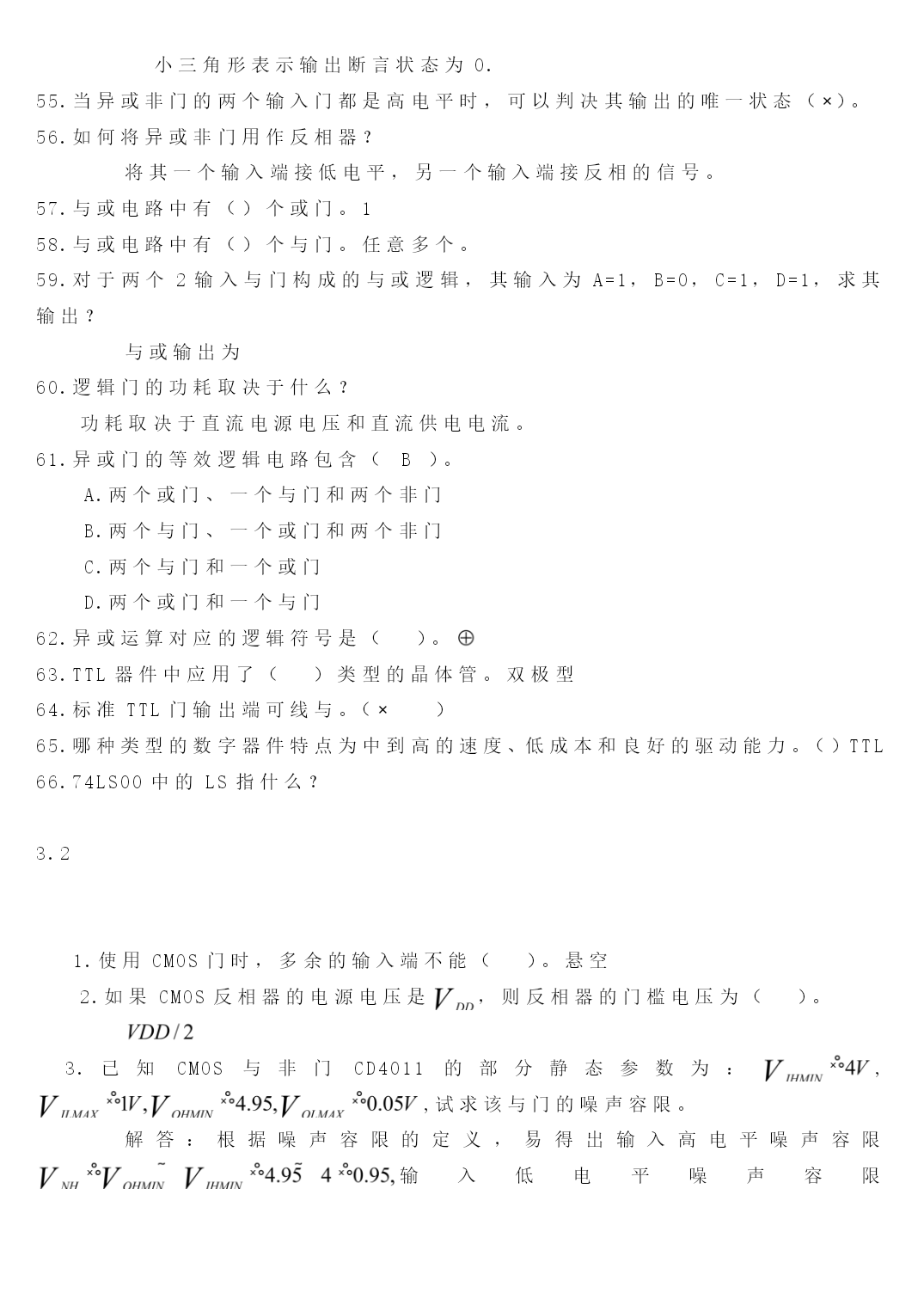

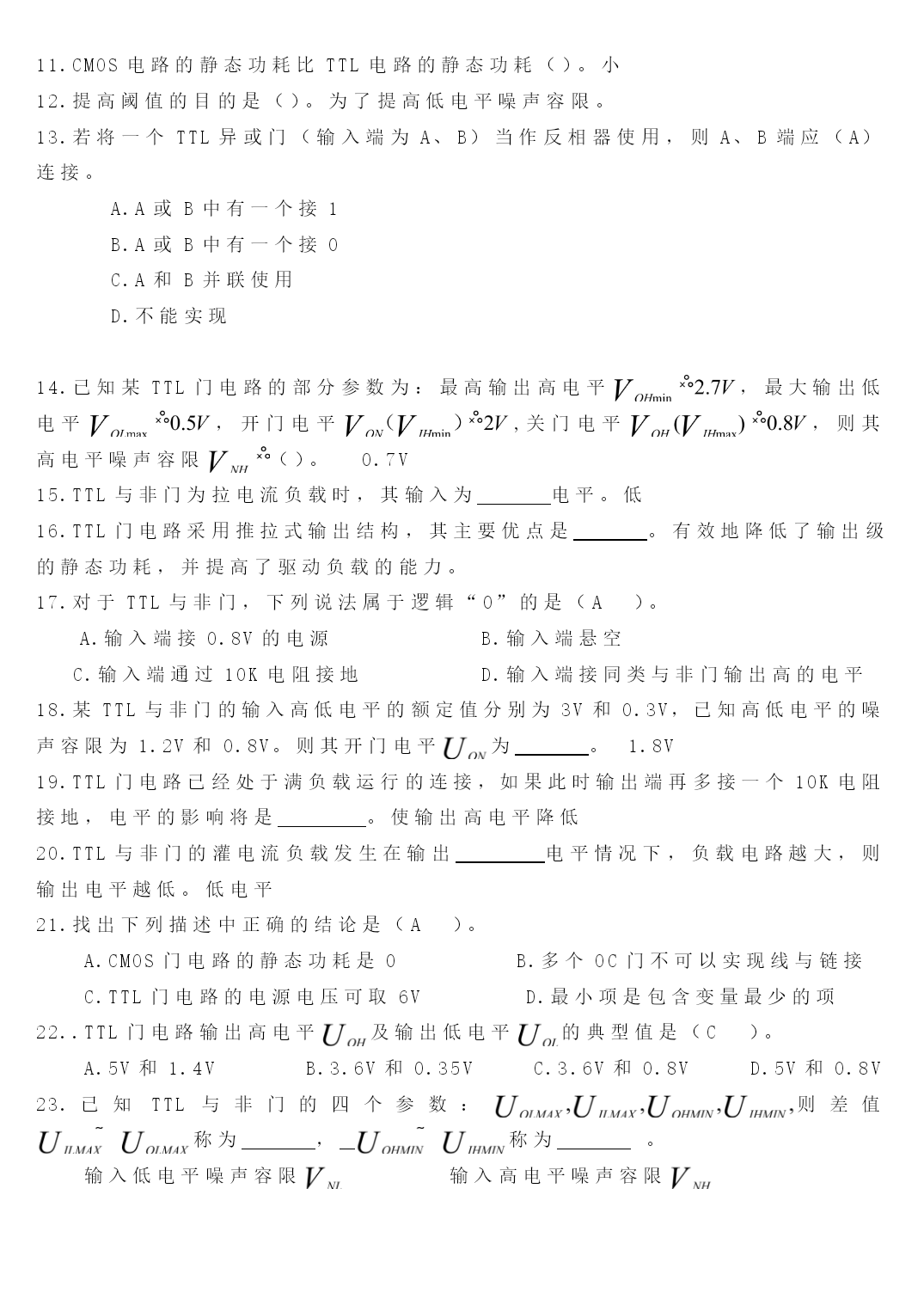

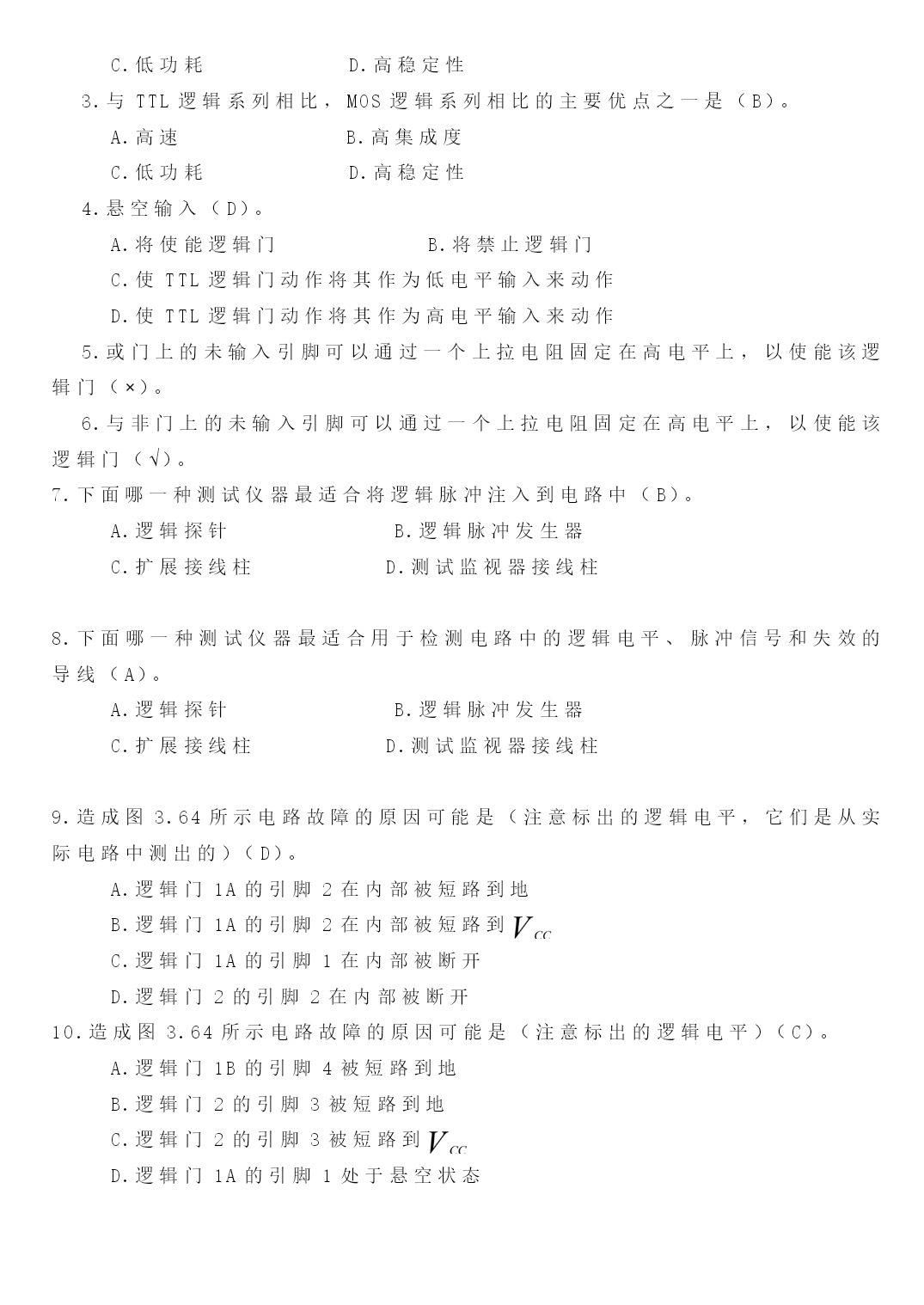

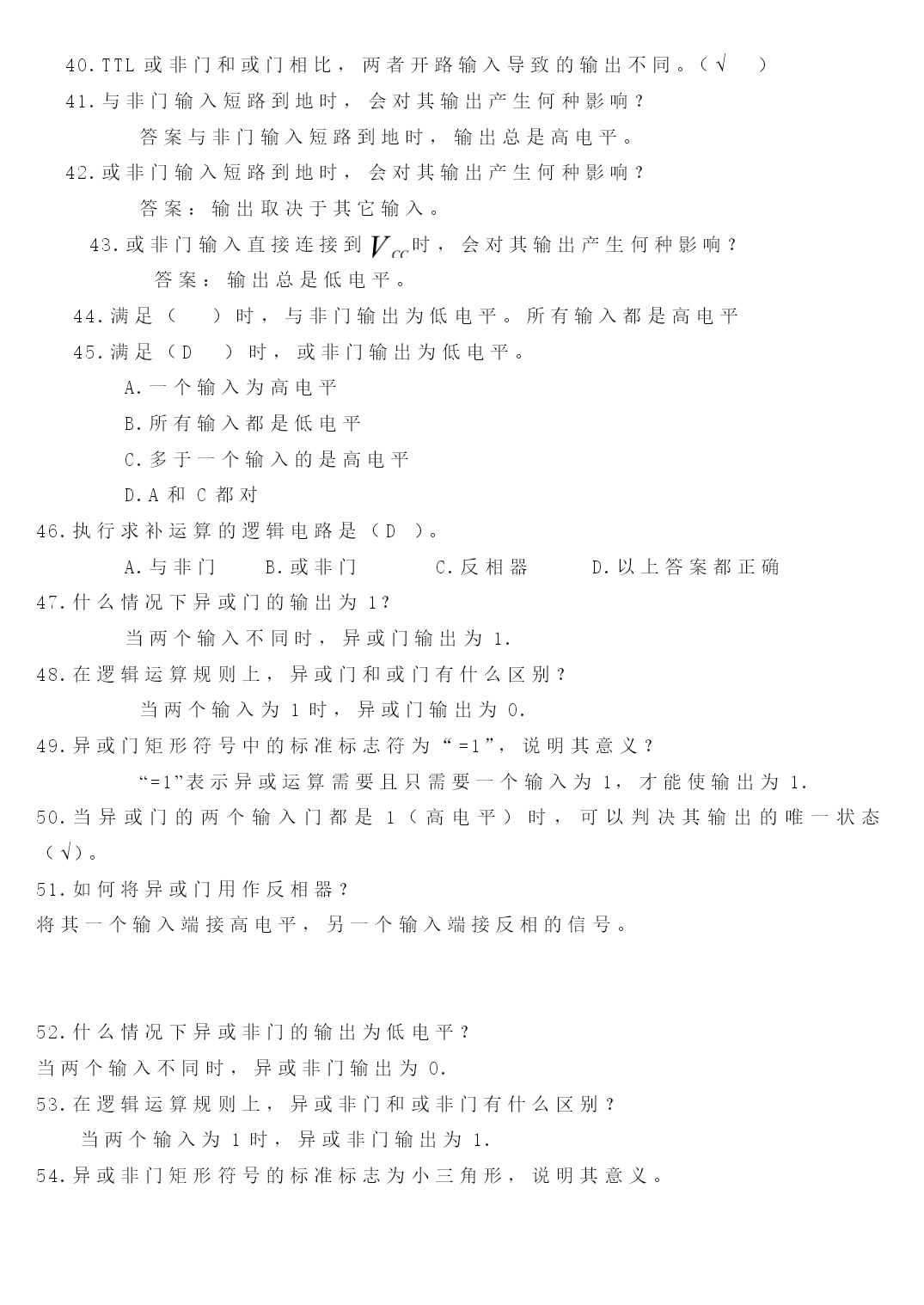

逻辑门电路（158）填空题3.14．3.1.1.与门是反向逻辑门。（×）或非门是反向逻辑门。（√）当一个逻辑门被禁止时，它被激活，允许将一个信号传到输出端。（×）当一个二输入与门被一个输入端的逻辑0信号禁止时，它的另一个输入端将成为无关输入。（√）逻辑门对与门而言是一个禁止信号逻辑门对与门而言是一个使能信号7.对于一个二输入或非门而言，如果A=0,B=1,则输出电平应该是输入逻辑0数字电路中的三极管在（）区只是一种过渡状态。放大区9.影响二极管开关速度的主要因素是由于（）时间的存在。PN结内部结电容10.正逻辑或门可以是负逻辑（）门电路。与11.在数字电路中，晶体三极管工作在（）状态。开关12.正逻辑的约定是高电平为0，低电平为1。（×）13.用双极性三极管组成开关电路其饱和工作状态的条件是（A）。A.B.C.D.在数字电路中，高电平代表逻辑“1”状态，低电平代表逻辑“0”状态。（×）与条件语句中至少需要()个条件。2或条件语句中至少需要()个条件。24输入与门有（）种可能的输入状态组合。16对于5输入与门，其真值表有（）行。32与门使用矩形符号表示时，其标志符是（）。&对于4输入或门而言，有（）种可能的输入状态组合。165输入或门的真值表有（）列。5或门使用矩形符号表示时，其标志符是（）。≥1非门有（）个输入。1非门使用矩形符号表示时，其标志符是（）。1与逻辑门相关的两种错误是（）。开路或短路IC中常见的内部错误是（）。开路27.如果向与非门输入数字波形，则什么情况下输出为低电平？答案：当所有输入都是高电平时，与非门输出为低电平。28.对于5输入的与非门，有（）种可能的输入状态组合。3229.对于4输入与非门，其真值表有（）列。530.对于8输入与非门，所有可能的输入状态组合有（）组输入状态能够输出低电平。一组31.什么情况下或非门的输出为逻辑低电平？答案：只要有一个或多个输入为高电平，则或非门输出为低电平32.对于4输入的或非门，有（）种可能的输入状态组合。1633.对于5输入与或非门，其真值表有（）行。3234.如果向或非门输入数字波形，则什么情况下输出为低电平？答案：任有一个输入波形为高电平时，或非门输出为低电平。35.或门和非门应该如何连接才能搭建出或非门？答案：把或非门的输出端接到非门的输入端36.如何正确连接未使用的与非门输入？答案：通过上拉电阻将未使用的与非门输入接到VCC.37.如何正确连接未使用的或非门输入？答案：将未使用的或非门输入接到地。38.什么是“上拉”电阻？答案：上拉电阻是将某点与VCC连接起来的电阻，它使得该点为高电平。39.IC门中较常见的是（）。开路40.TTL或非门和或门相比，两者开路输入导致的输出不同。（√）41.与非门输入短路到地时，会对其输出产生何种影响？答案与非门输入短路到地时，输出总是高电平。42.或非门输入短路到地时，会对其输出产生何种影响？答案：输出取决于其它输入。或非门输入直接连接到时，会对其输出产生何种影响？答案：输出总是低电平。满足（）时，与非门输出为低电平。所有输入都是高电平满足（D）时，或非门输出为低电平。A.一个输入为高电平B.所有输入都是低电平C.多于一个输入的是高电平D.A和C都对执行求补运算的逻辑电路是（D）。A.与非门B.或非门C.反相器D.以上答案都正确什么情况下异或门的输出为1？当两个输入不同时，异或门输出为1.在逻辑运算规则上，异或门和或门有什么区别？当两个输入为1时，异或门输出为0.异或门矩形符号中的标准标志符为“=1”，说明其意义？“=1”表示异或运算需要且只需要一个输入为1，才能使输出为1.当异或门的两个输入门都是1（高电平）时，可以判决其输出的唯一状态（√）。如何将异或门用作反相器？将其一个输入端接高电平，另一个输入端接反相的信号。什么情况下异或非门的输出为低电平？当两个输入不同时，异或非门输出为0.在逻辑运算规则上，异或非门和或非门有什么区别？当两个输入为1时，异或非门输出为1.异或非门矩形符号的标准标志为小三角形，说明其意义。小三角形表示输出断言状态为0.当异或非门的两个输入门都是高电平时，可以判决其输出的唯一状态（×）。如何将异或非门用作反相器？将其一个输入端接低电平，另一个输入端接反相的信号。与或电路中有（）个或门。1与或电路中有（）个与门。任意多个。对于两个2输入与门构成的与或逻辑，其输入为A=1，B=0，C=1，D=1，求其输出？与或输出为逻辑门的功耗取决于什么？功耗取决于直流电源电压和直流供电电流
