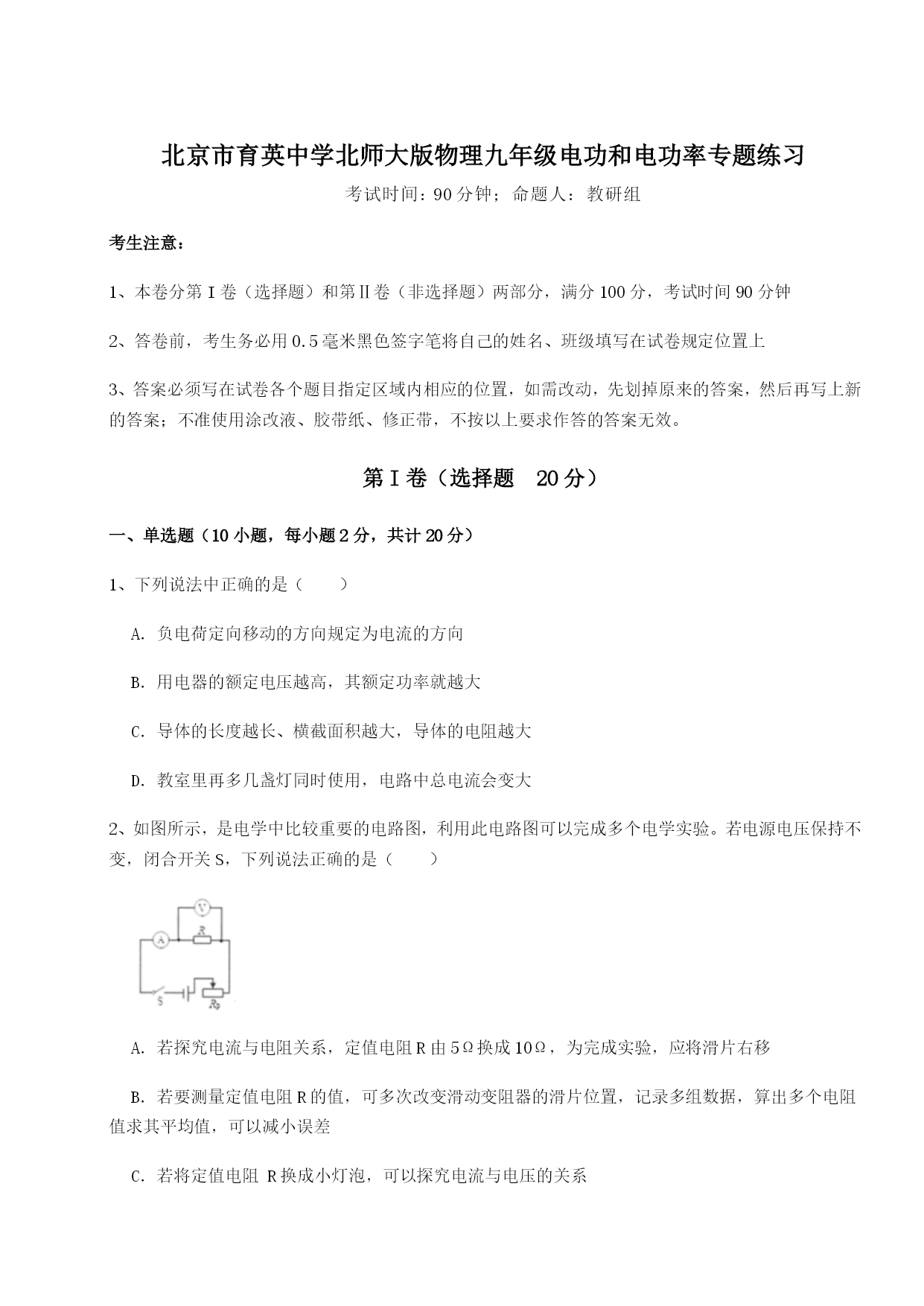

北京市育英中学北师大版物理九年级电功和电功率专题练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法中正确的是（）A．负电荷定向移动的方向规定为电流的方向B．用电器的额定电压越高，其额定功率就越大C．导体的长度越长、横截面积越大，导体的电阻越大D．教室里再多几盏灯同时使用，电路中总电流会变大2、如图所示，是电学中比较重要的电路图，利用此电路图可以完成多个电学实验。若电源电压保持不变，闭合开关S，下列说法正确的是（）A．若探究电流与电阻关系，定值电阻R由5Ω换成10Ω，为完成实验，应将滑片右移B．若要测量定值电阻R的值，可多次改变滑动变阻器的滑片位置，记录多组数据，算出多个电阻值求其平均值，可以减小误差C．若将定值电阻R换成小灯泡，可以探究电流与电压的关系D．若将定值电阻R换成小灯泡，测量小灯泡的额定功率，可多次改变滑动变阻器的滑片位置，记录多组数据，算出功率并求其平均值，减小误差3、下列关于生活用电的说法正确的是（）A．我国家庭电路的正常电压是380VB．电能表必须安装在总开关之后C．高大建筑物上的避雷针必须与大地相连D．有人触电时，保险丝会立即熔断，对人身起到保护作用4、如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（）A．干路的电流为0.5AB．灯泡L1的电流为灯泡L2电流的2倍C．灯泡L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W5、如图所示分别是小阳家8月1和9月1日电能表的示数。结合表盘上的信息可知，下列判断正确的是（）A．电能表是测量电功率的仪表B．小阳家8月份消耗的电能为1011kW·hC．电能表工作时的电流不应超过标定电流40AD．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW·h6、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W7、德强物理兴趣小组设计了一种测量仪器，实际上是压力测力仪，用来称量物体的重力，其原理结构如图所示，图中A为金属片，B为金属板，R1=24Ω，R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。则下列说法正确的是（）A．重力表应该用电流表改装B．当称量物体重力增大时，接入电路的R2电阻变小，电路中的总电阻变小C．当称量物体重力达到最大值时，R2两端的电压为12VD．当称量物体重力达到最大值时，电路的总功率最小，为1.5W8、在日常家庭用电中如果使用不当会给人们带来危害。下列说法中可给人们带来危害的是（）A．更换灯泡或维修电路时要先断开电源B．开关要接在零线上C．三孔插座接地线要保证良好接地D．家用电器的金属外壳接地9、下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（）A．正常发光时的电阻B．实际电功率C．消耗的电能D．产生的热量10、利用图像可以直观形象地描述物理量之间的关系，如图所示图像不能正确描述物理量关系的是（）A．定值电阻消耗的电功率与电流关系B．燃料完全燃烧放出的热量与燃料质量关系C．物体所受重力与质量关系D．一定质量的水吸收的热量与升高的温度关系第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是，其大小为．2、图中R1＝4Ω，R2＝6Ω，把它们并联在U＝3V的电路中，则R1和R2并联后的总电阻为Ω；通电30s，电阻R1消耗的电能为J．3、如图所示是四种家用电器各自消耗1度电可持续正常工作的时间柱状图，其中额定功率最大的电器是，节能灯正常工作5小时消耗的电能是J。4、李芳家的电能表上标着“”。她用这个电能表来测量某用电器的功率：她把家中的其他用
