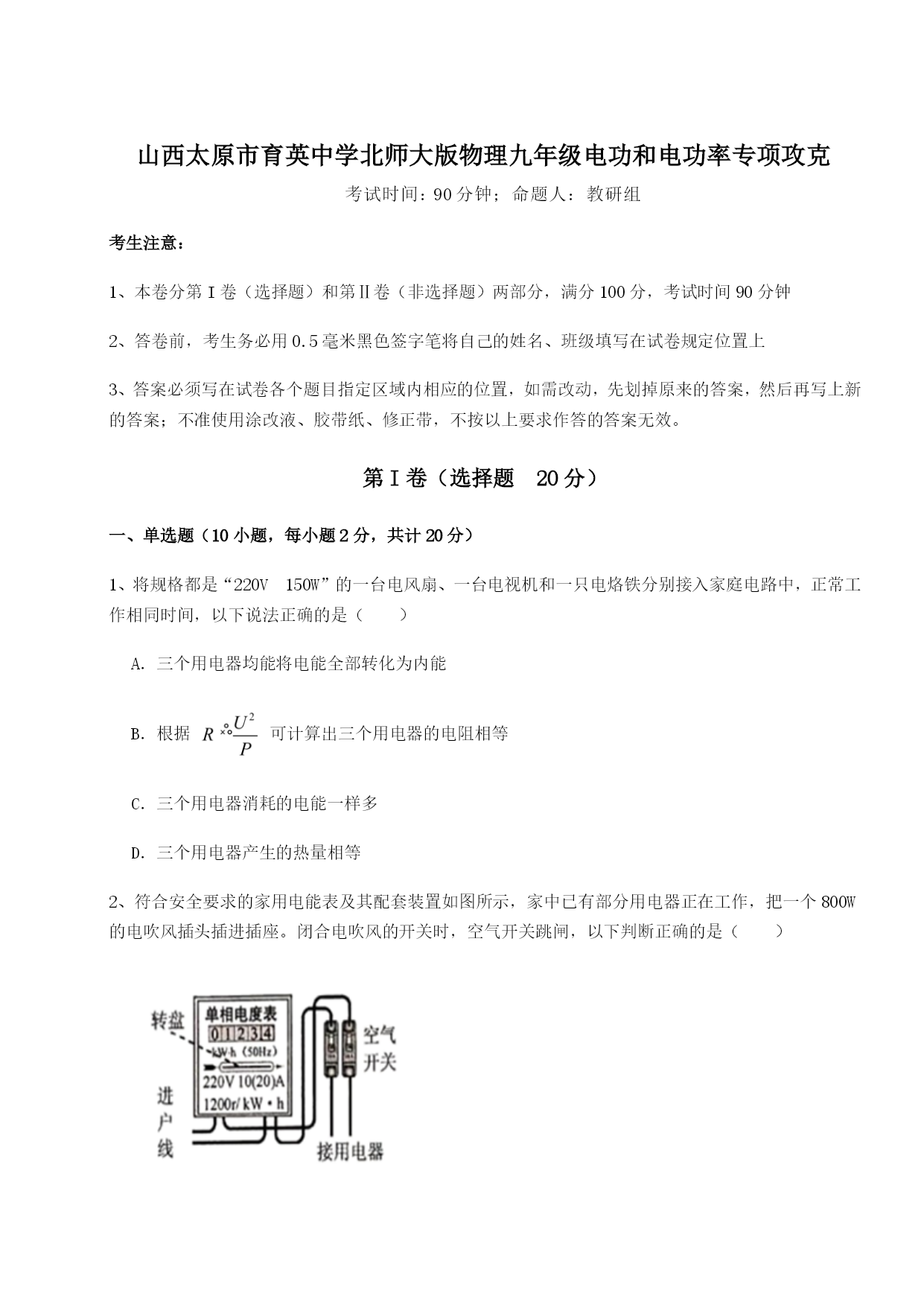

山西太原市育英中学北师大版物理九年级电功和电功率专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、将规格都是“220V150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（）A．三个用电器均能将电能全部转化为内能B．根据可计算出三个用电器的电阻相等C．三个用电器消耗的电能一样多D．三个用电器产生的热量相等2、符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（）A．电能表工作时的电流不应超过10AB．电能表转盘每转一圈，用电器耗电1200kW·hC．家中同时工作的用电器，总功率不应超过4400WD．一定是电吹风或其使用的插头发生了短路3、如图所示的四种情况中，符合安全用电原则的是（）A．电动机外壳没有接地B．使用绝缘层破损的电线C．人靠近高压带电体D．使用试电笔时，手要接触笔尾金属体4、电可以造福人类，但使用不当也会带来危害。下列说法不符合安全用电要求的是（）A．可以在不断开开关的情况下更换灯泡B．用电器的金属外壳应该接地C．不允许用铁丝或铜丝代替熔丝D．使用测电笔时，手不能接触它的笔尖5、下列操作符合安全用电的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．为防止空气开关自动断开，应滴入少量胶水使其粘合C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，不应立即用手将其拉开，而是应先切断电源6、在如图所示的电路中，第一次只闭合开关S时，灯L1的功率为9W；第二次断开开关S，闭合开关S1、S2时，灯L1的功率为16W。已知电源电压不变，且灯丝电阻不受温度的影响。灯L2第一次和第二次的实际功率之比是（）A．1∶16B．1∶9C．9∶1D．9∶167、将两盏分别标有“6V3W”和“6V9W”字样的小灯泡L1和L2，串联后接入电压为8V的电路中，设灯泡电阻不变。下列说法中正确的是（）A．两灯均能正常发光B．两灯额定电流相同C．L1的实际功率比L2小D．L1的亮度比L2大8、关于家庭电路和安全用电，下列说法中正确的是（）A．发现有人触电时，立即用手直接将人拉开B．空气开关“跳闸”一定是出现了短路C．同时工作的用电器越多，总电阻越大D．使用试电笔时，手指要碰到笔尾的金属体9、如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W10、正确理解所学知识点是学习的基础，关于相关物理概念，下列理解正确的是（）A．镜面反射遵循光的反射定律，没反射不遵循光的反射定律B．钟表内匀速转动的指针受到的力是平衡力C．由于内能和温度有关，所以物体的温度不变，则内能就不变D．家庭电路中同时工作的用电器越多，电路的总电阻越小第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是常用的电热水壶的电路原理图．电热水壶最多能装1L的水，其额定电压为220V有“加热”和“保温”两个挡，定值电阻R1的阻值为132Ω，电热丝R2的阻值为48.4Ω。当开关S1、S2均闭合时，电热水壶处于(填“保温”或“加热”)状态。若不计热量损失，电热水壶装满初温为20℃的水加热升高到100℃需要的时间为s。[ρ水=1.0×103kg/m³，c水=4.2×103J/(kg·℃)]2、题图所示为小明家电能表月初、月末的读数，则他家本月用电为kW·h；他家有一个规格为“220V1500W”的用电器，可能是（选填“台灯”“电热水壶”或“电视机”），当电路中只有这个用电器正常工作时，在20min内电能表的转盘转了转。3、如图所示的电路中，电阻R1的阻值为4Ω，当开关闭合后，电压表V1的示数为2V，V2的示数为1V，电阻R2在1min内产生的热量是J。4、小雷观察家中的单项电表示数如图所示，将其它用电器关闭后，只留下一台1500W的空调单独工作，20分钟后电能表示数应为kW·
