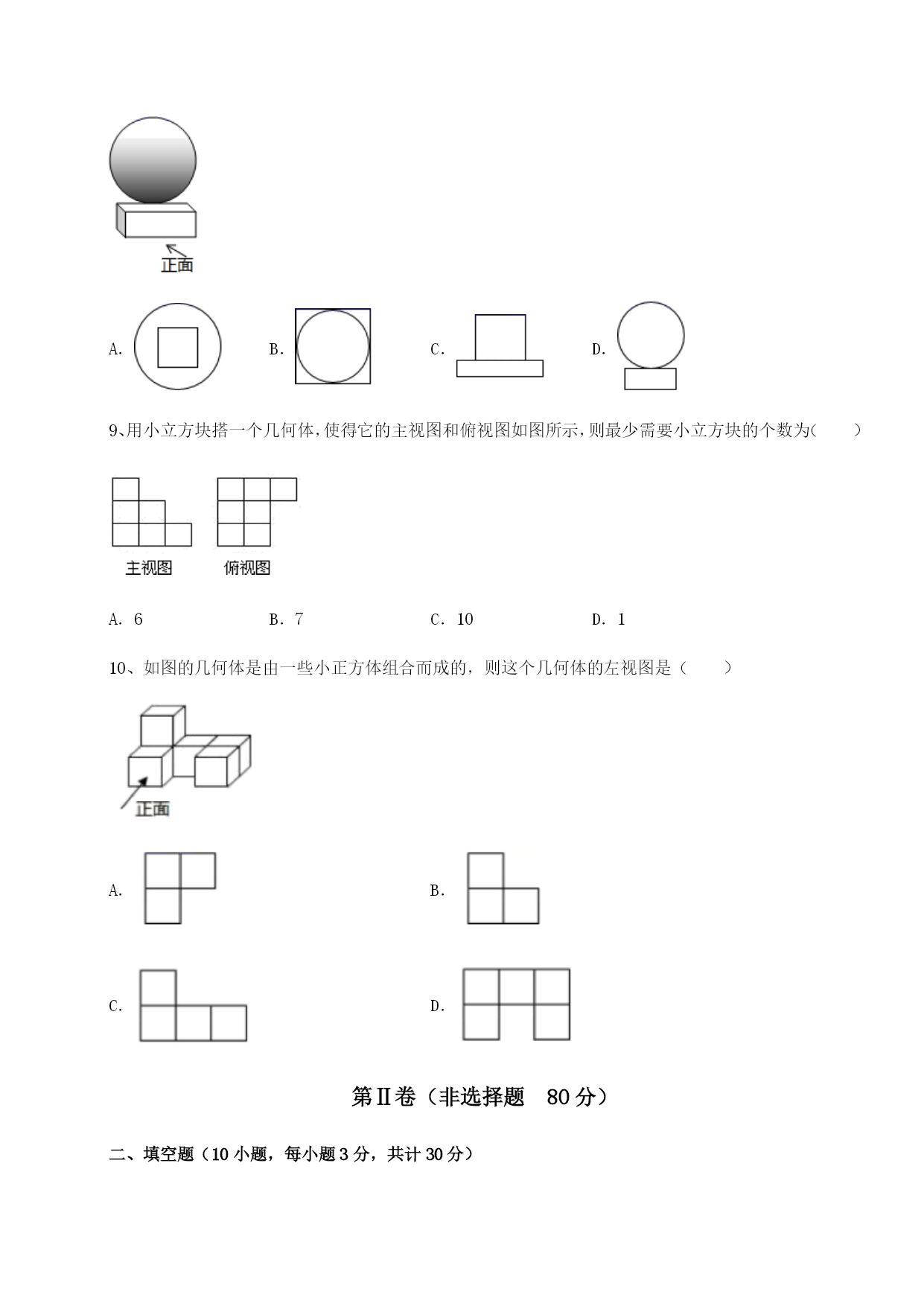

江西九江市同文中学数学九年级下册第二十九章投影与视图综合测评考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下面的三视图所对应的几何体是（）A．B．C．D．2、立体图形如图，从上面看到的图形应是（）A．B．C．D．3、如图所示的几何体，它的左视图是（）A．B．C．D．4、下面左侧几何体的主视图是（）A．B．C．D．5、如图所示的几何体的俯视图是（）A．B．C．D．6、如图所示的几何体的左视图为（）A．B．C．D．7、如图，小明在A时测得某树的影长为8m，B时又测得该树的影长为2m，若两次日照的光线互相垂直，则树的高度为（）m．A．2B．4C．6D．88、如图，一个水晶球摆件，它是由一个长方体和一个球体组成的几何体，则其主视图是（）A．B．C．D．9、用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，则最少需要小立方块的个数为（）A．6B．7C．10D．110、如图的几何体是由一些小正方体组合而成的，则这个几何体的左视图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在一张桌子上摆放着一些碟子，从3个方向看到的3种视图如图所示，则这个桌子上的碟子共有____个．2、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．3、如图是一个几何体的三视图，该几何体的体积是_____．4、一个圆柱形橡皮泥，底面积是．高是．如果用这个橡皮泥的一半，把它捏成高为的圆锥，则这个圆锥的底面积是______5、根据三视图，这个几何体的侧面积是___．6、用一些完全相同的正方体木块搭几何体，从其正面和上面看到的形状图如图所示，则搭成这个几何体所用正方体木块的个数最少为__________．7、一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面、上面看到的形状图，则该几何体至少是用___个小立方块搭成的．8、如图是某圆柱体果罐，它的主视图是边长为的正方形，该果罐侧面积为_____．9、如图，一个正方体由64块大小相同的小正方体搭成，现从中取走若干个小立方体块，得到一个新的几何体，新几何体与原几何体的三视图（从正面、从左面、从上面看到的所搭几何体的形状图）相同，最多取走___块小立方体块．10、如图，是一个直棱柱的三视图，这个直棱柱的表面积是_____．三、解答题（5小题，每小题10分，共计50分）1、5个棱长为1的正方体组成如图所示的几何体．（1）该几何体的体积是________(立方单位)，表面积是________(平方单位)；（2）画出该几何体从正面、左面、上面看到的图形．2、如图是由几个相同的小立方块所搭几何体的俯视图（从上面往下观察几何体所看到的形状），小正方形中的数字表示在该位置小立方块的个数．请解答下列问题：（1）从正面、左面观察该几何体，分别画出你所看到的图形；（2）若小立方块的棱长为2，则从正面观察该几何体时，你所看到的形状的面积是．3、如图，是由一些大小相同的小正方体组合成的简单几何体，根据要求完成下列题目．（1）图中共有个小正方体；（2）请在方格纸中分别画出它的左视图和俯视图（画出的图需涂上阴影）．4、从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状．5、如图，是公园的一圆形桌面的主视图，表示该桌面在路灯下的影子．（1）请你在图中找出路灯的位置（要求保留画图痕迹，光线用虚线表示）；（2）若桌面直径和桌面与地面的距离均为1.2m，测得影子的最大跨度为2m，求路灯O与地面的距离．
