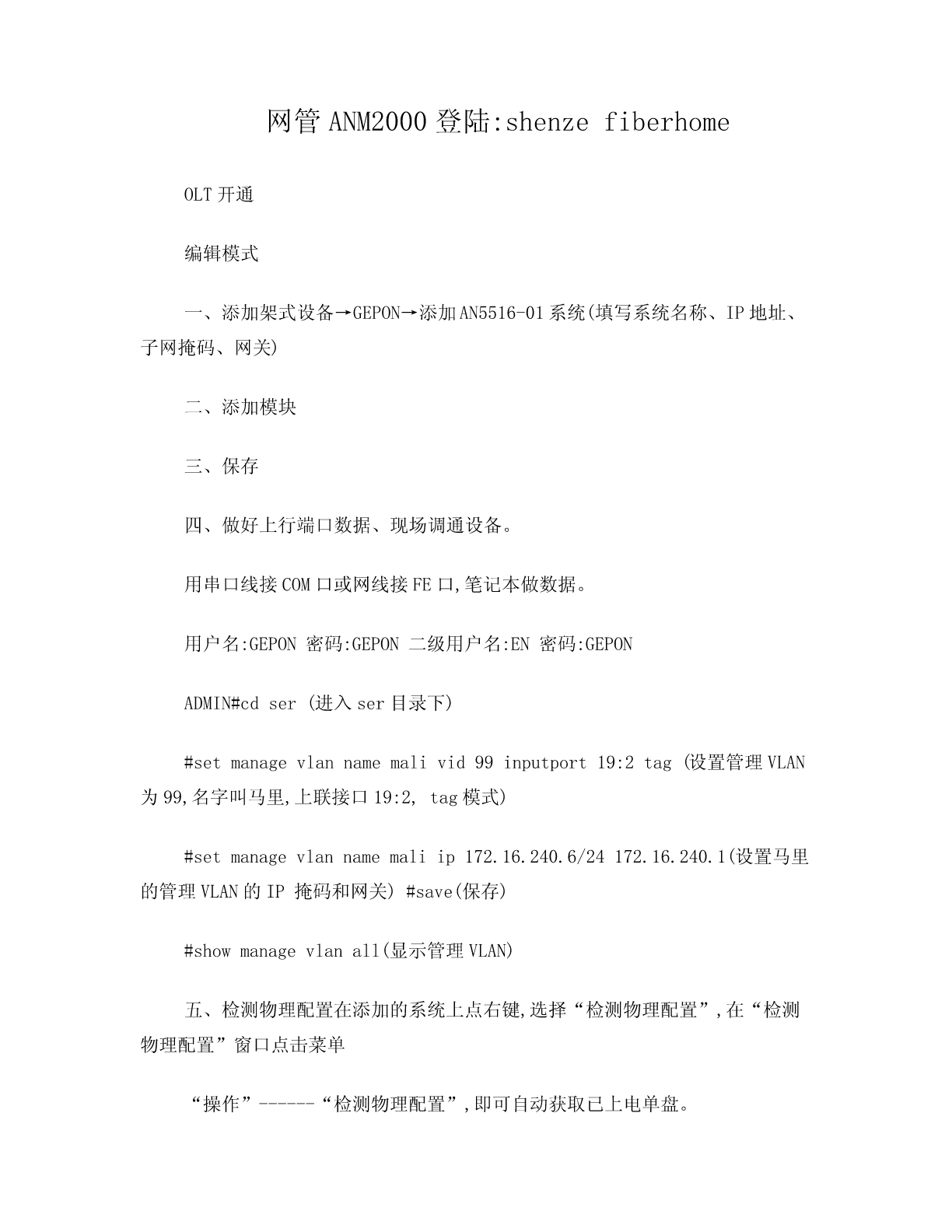

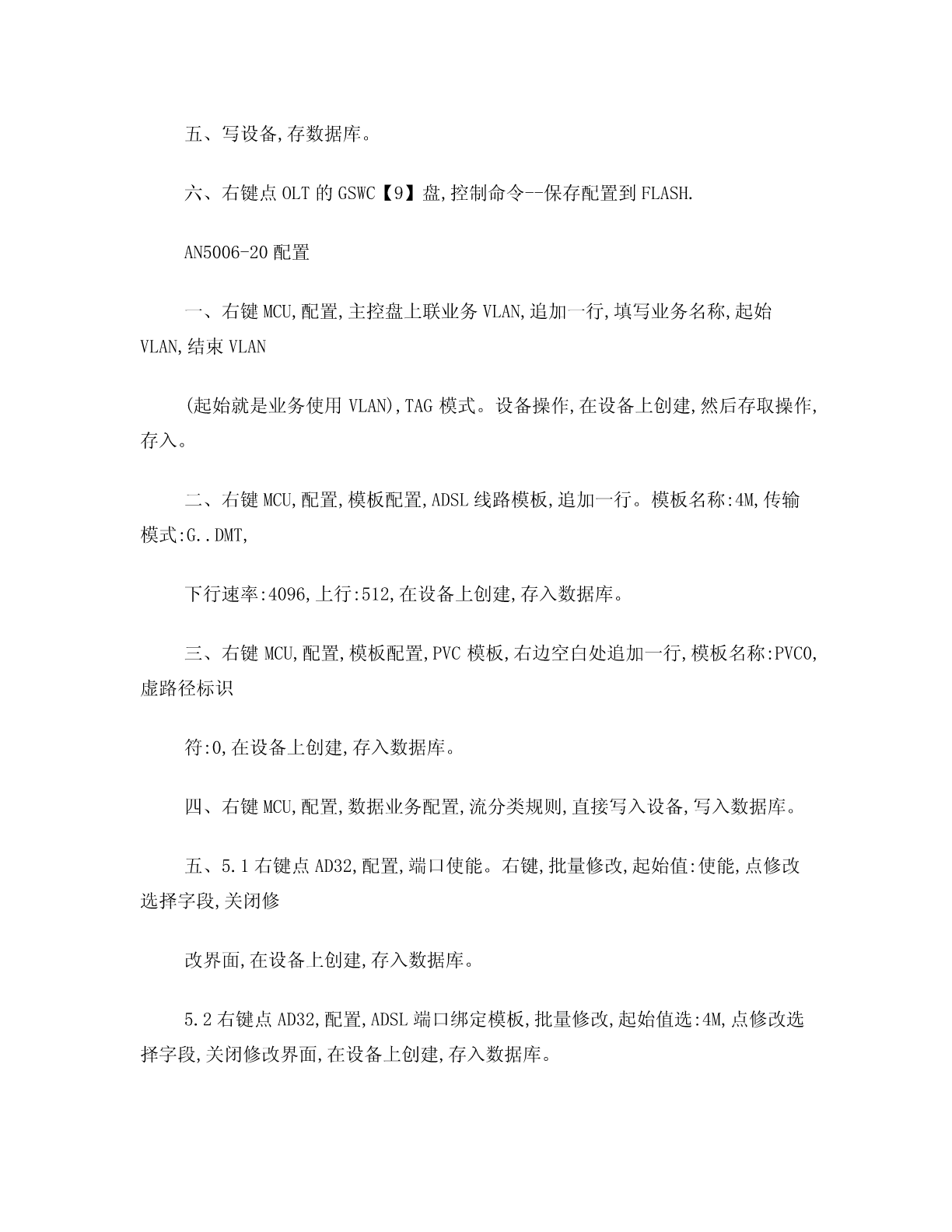

网管ANM2000登陆:shenzefiberhomeOLT开通编辑模式一、添加架式设备→GEPON→添加AN5516-01系统(填写系统名称、IP地址、子网掩码、网关)二、添加模块三、保存四、做好上行端口数据、现场调通设备。用串口线接COM口或网线接FE口,笔记本做数据。用户名:GEPON密码:GEPON二级用户名:EN密码:GEPONADMIN#cdser(进入ser目录下)#setmanagevlannamemalivid99inputport19:2tag(设置管理VLAN为99,名字叫马里,上联接口19:2,tag模式)#setmanagevlannamemaliip172.16.240.6/24172.16.240.1(设置马里的管理VLAN的IP掩码和网关)#save(保存)#showmanagevlanall(显示管理VLAN)五、检测物理配置在添加的系统上点右键,选择“检测物理配置”,在“检测物理配置”窗口点击菜单“操作”------“检测物理配置”,即可自动获取已上电单盘。六、卡授权在添加的系统上点右键,选择“卡授权”。弹出卡授权配置窗口后点向下的箭头写设备。.AN5006-07B(仿照住宅一区11号楼2单元-1)编辑模式一、打开PON口在右边点右键,选择增加用户,然后点未授权MAC,自动搜索上MAC地址,双击MAC地址,确定。二、在ONU位置输入地址,然后点应用,从弹出窗口点获取授权号,写设备。然后就可以看到新设备了。三、右键点设备,选择属性,盘名改为地址名。四、右键点设备,用户业务配置,选择数据端口配置卡片。选择一个端口点增加,配置仿照其它节点。单播—tag—标签协议标识33024—CVLANID500(可变)--优先级1—选择模板qing—业务名data_kuandai(根据VLAN范围)–VLANID1221(可变)--标签协议标识33024--优先级1。对此端口点复制,然后对别的端口进行粘贴,完成后编辑修改成正确的小VLAN。五、写设备,存数据库。六、右键点OLT的GSWC【9】盘,控制命令--保存配置到FLASH.AN5006-20配置一、右键MCU,配置,主控盘上联业务VLAN,追加一行,填写业务名称,起始VLAN,结束VLAN(起始就是业务使用VLAN),TAG模式。设备操作,在设备上创建,然后存取操作,存入。二、右键MCU,配置,模板配置,ADSL线路模板,追加一行。模板名称:4M,传输模式:G..DMT,下行速率:4096,上行:512,在设备上创建,存入数据库。三、右键MCU,配置,模板配置,PVC模板,右边空白处追加一行,模板名称:PVC0,虚路径标识符:0,在设备上创建,存入数据库。四、右键MCU,配置,数据业务配置,流分类规则,直接写入设备,写入数据库。五、5.1右键点AD32,配置,端口使能。右键,批量修改,起始值:使能,点修改选择字段,关闭修改界面,在设备上创建,存入数据库。5.2右键点AD32,配置,ADSL端口绑定模板,批量修改,起始值选:4M,点修改选择字段,关闭修改界面,在设备上创建,存入数据库。5.3右键点AD32,配置,ADSL端口绑定PVC模板,批量修改,起始值选:PVC0,点修改选择字段,关闭修改界面,在设备上创建,存入数据库。5.4配置,端口业务VLAN配置用SHIFT选中左边1到32口,右边点一下PVC索引,选通道号1-32,PVC为0的,全选成蓝色追加一行,PVC索引选择全选,确定。右键第一项,批量修改,VLAN模式,起始值:TAG模式,修改选择字段。内层VLANID,起始值:小VLAN开始值,增量值:1,修改选择字段。CVLAN优先级:起始值:1,修改选择字段。QINQ使能标志,起始值:使能,修改选择字段。QINQVLANID,起始值:业务VLANID,修改选择字段。QINQ优先级:起始值:1,修改选择字段。关窗口,写入设备,写入数据库。总结:MCU配置4项:1、\主控盘上联业务VLAN.2、模板配置-ADSL线路模板3、模板配置-PVC模板4、数据业务配置-流分类规则MCU配置完成后,每块板子制作AD32配置中的4项:1、端口使能。2、ADSL端口绑定线路模板。3、ADSL端口绑定PVC模板。4、端口业务VLAN配置。。增加AN5006-20设备授权,添加网关VLAN。深泽县,右键添加架式ONU-5006-20右键OLT,增加模块,系统菜单-保存。检测物理配置
