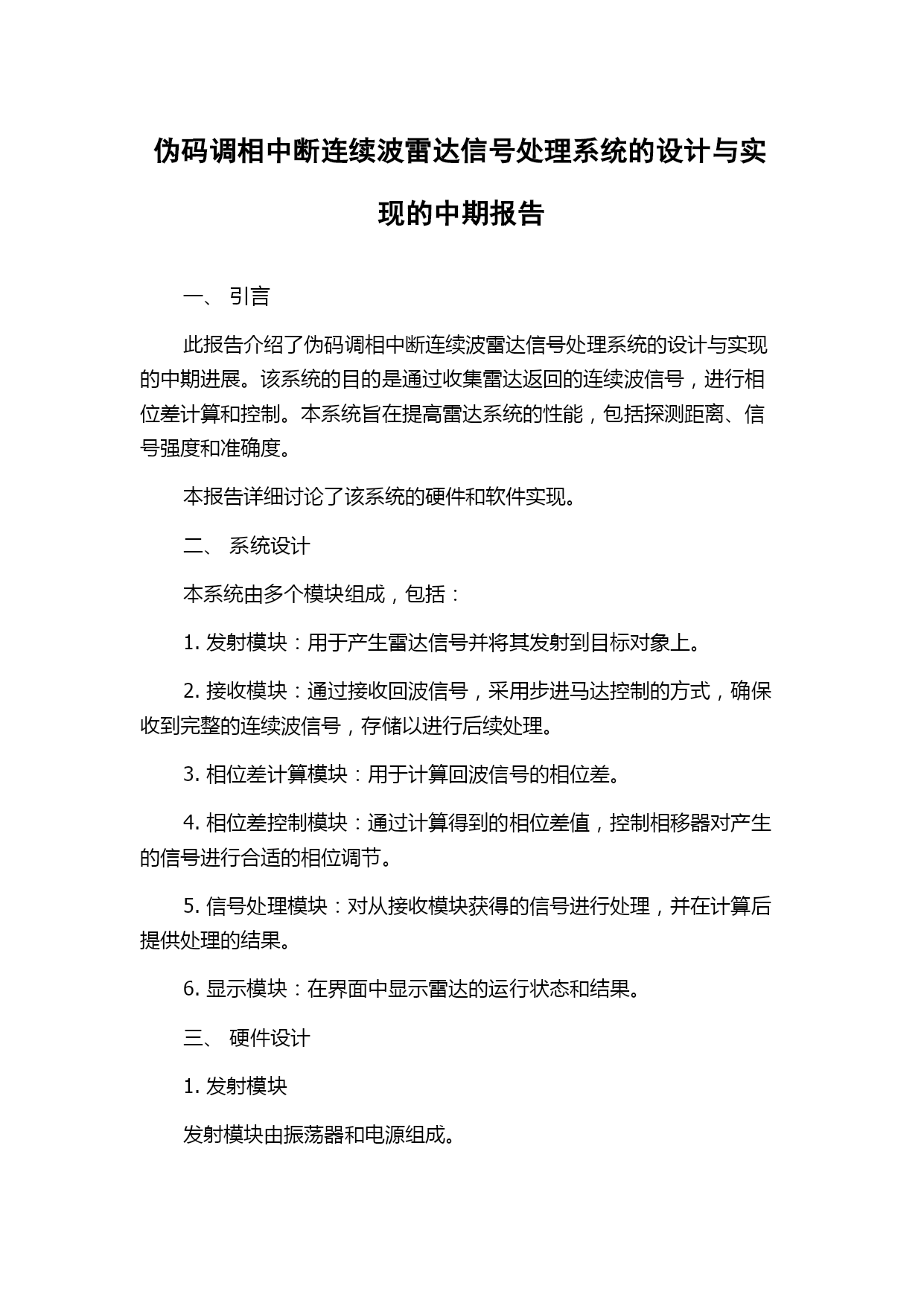

伪码调相中断连续波雷达信号处理系统的设计与实现的中期报告一、引言此报告介绍了伪码调相中断连续波雷达信号处理系统的设计与实现的中期进展。该系统的目的是通过收集雷达返回的连续波信号，进行相位差计算和控制。本系统旨在提高雷达系统的性能，包括探测距离、信号强度和准确度。本报告详细讨论了该系统的硬件和软件实现。二、系统设计本系统由多个模块组成，包括：1.发射模块：用于产生雷达信号并将其发射到目标对象上。2.接收模块：通过接收回波信号，采用步进马达控制的方式，确保收到完整的连续波信号，存储以进行后续处理。3.相位差计算模块：用于计算回波信号的相位差。4.相位差控制模块：通过计算得到的相位差值，控制相移器对产生的信号进行合适的相位调节。5.信号处理模块：对从接收模块获得的信号进行处理，并在计算后提供处理的结果。6.显示模块：在界面中显示雷达的运行状态和结果。三、硬件设计1.发射模块发射模块由振荡器和电源组成。振荡器产生的频率可调谐，并与微控制器连接以进行控制。电源添加了必要的滤波器，以减少信号噪声。2.接收模块接收模块由前置放大器、下变频器、高通滤波器和步进马达调节模块组成，用于控制接收到的信号的相位和动态范围。3.相位差控制模块相位差控制模块由相移器、电子开关和微控制器组成。相移器用于调节信号的相位，电子开关用于控制进入相移器的信号。微控制器用于计算相位差，促进电子开关切换并向相移器发送调节信号。4.显示模块显示模块由LCD显示器、微控制器和显示驱动电路组成。显示器用于显示雷达的状态和数据。微控制器用于控制显示器，并存储应显示的数据。显示驱动电路用于支持连接到微控制器的显示器。四、软件设计1.相位差计算模块相位差计算模块实现用户定义的算法来计算回波信号的相位差。相位差可以使用快速傅立叶变换（FFT）或基于周期的方法计算。2.相位差控制模块相位差控制模块的主要任务是收集从接收模块收到的信号，并对其进行相位调节。本模块的功能包括：i.从接收模块读取连续波信号。ii.计算回波信号的相位差。iii.根据所计算的相位差值，控制相移器对信号进行相位控制。3.信号处理模块信号处理模块使用用户定义的信号处理算法，以更准确地提取返回信号的信息，并提供用于后续处理的数据。五、结论伪码调相中断技术的中期报告详细介绍了该系统的设计和实现。虽然尚未完成系统的全面开发和测试，但基于目前的结果和进展，系统将能够提高雷达系统的性能。下一步，我们将进一步完善系统，并进行实际测试和验证。
