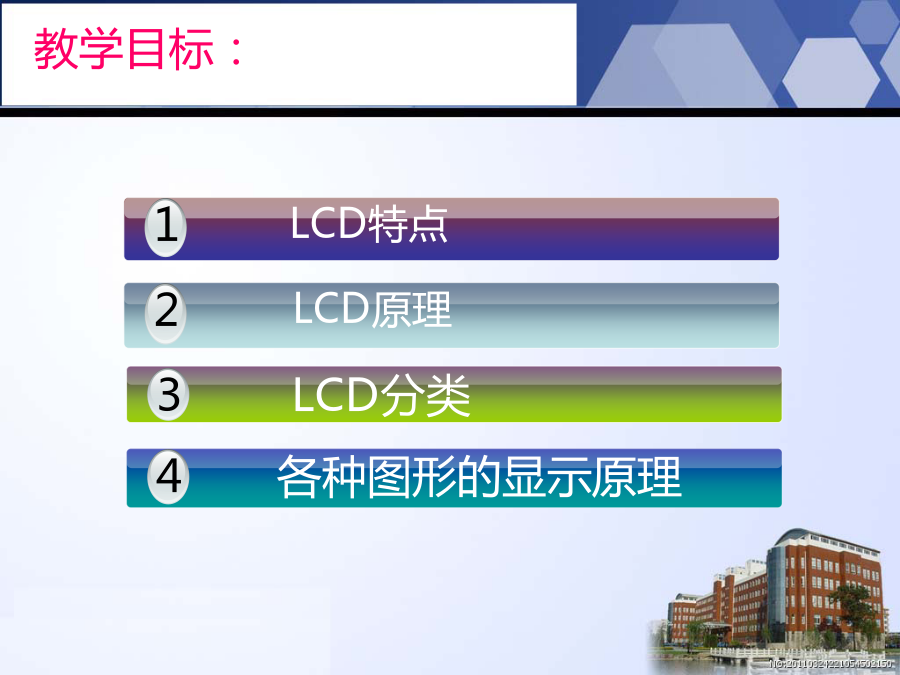

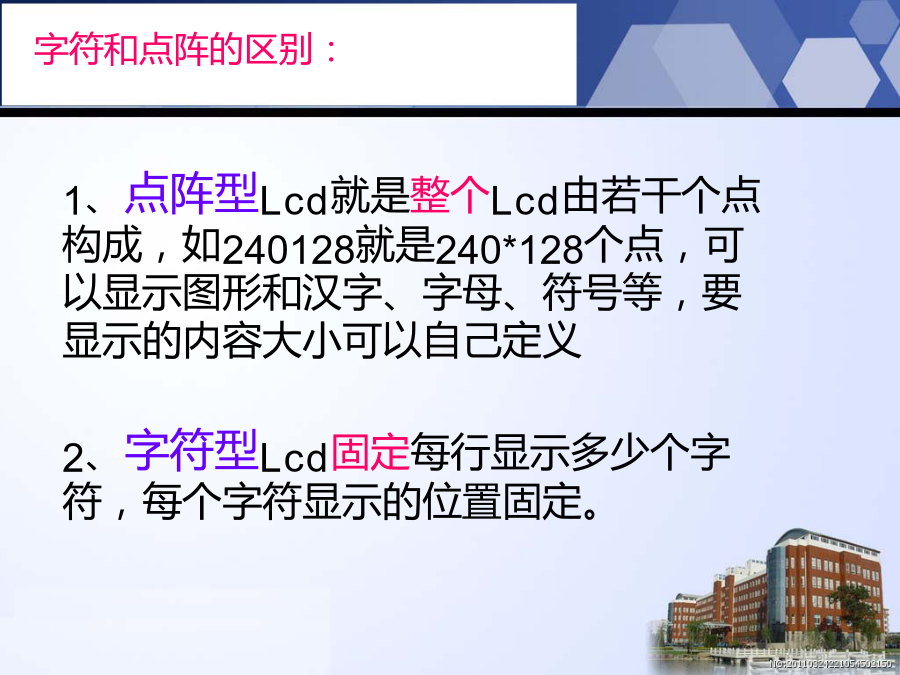

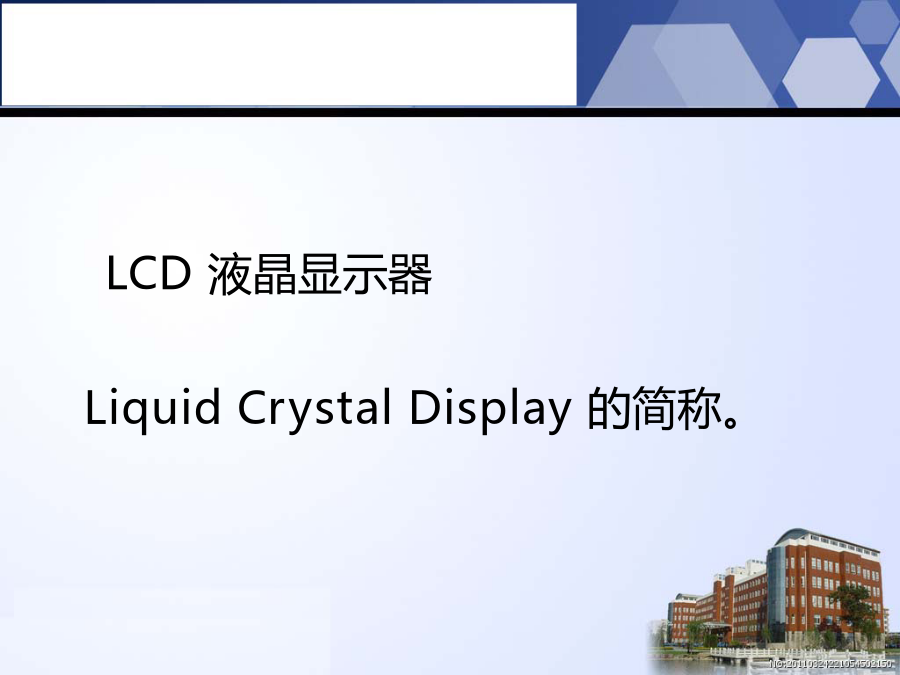

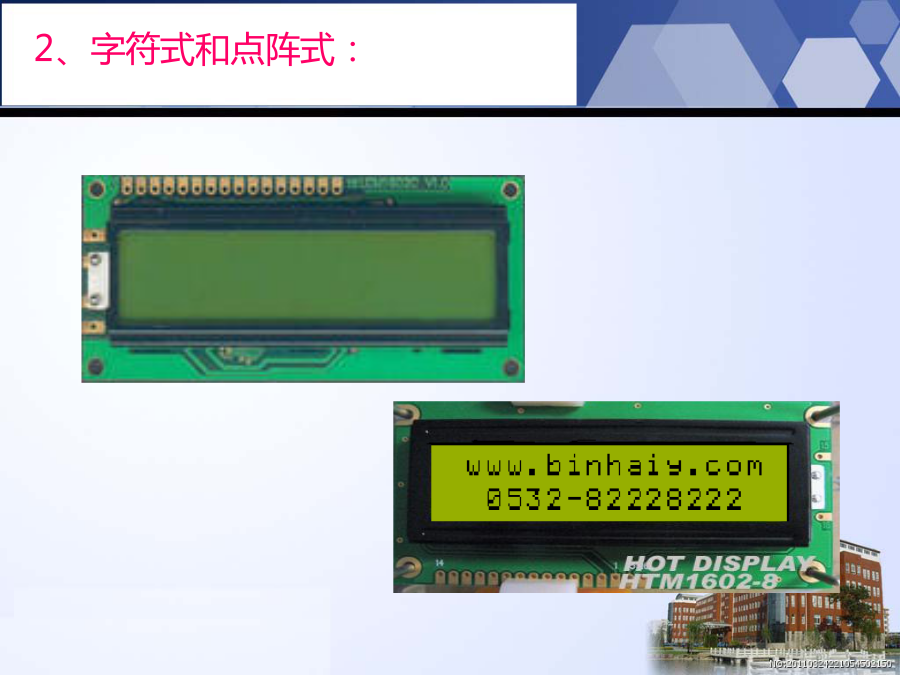

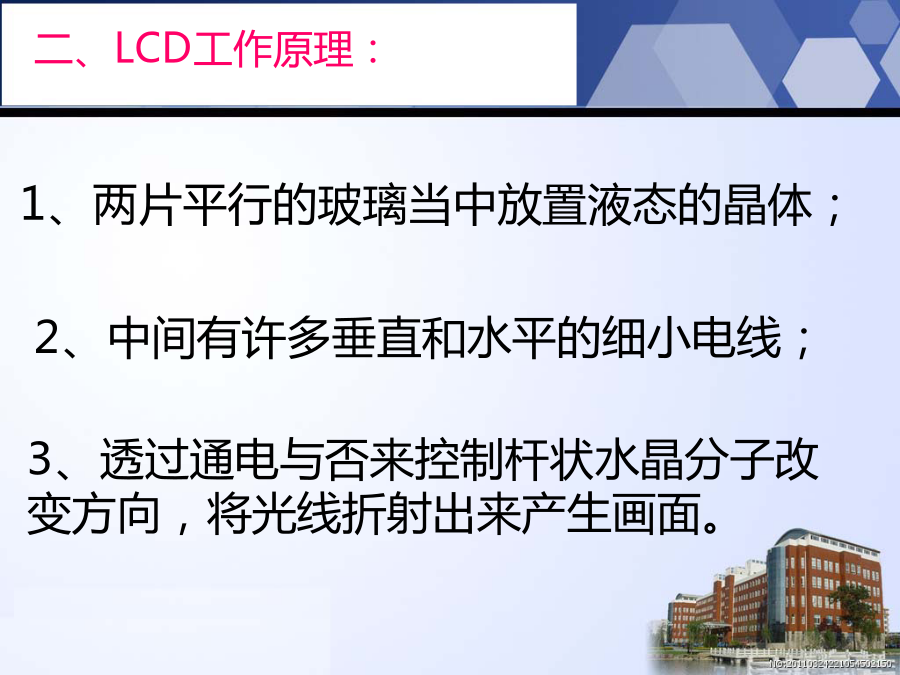

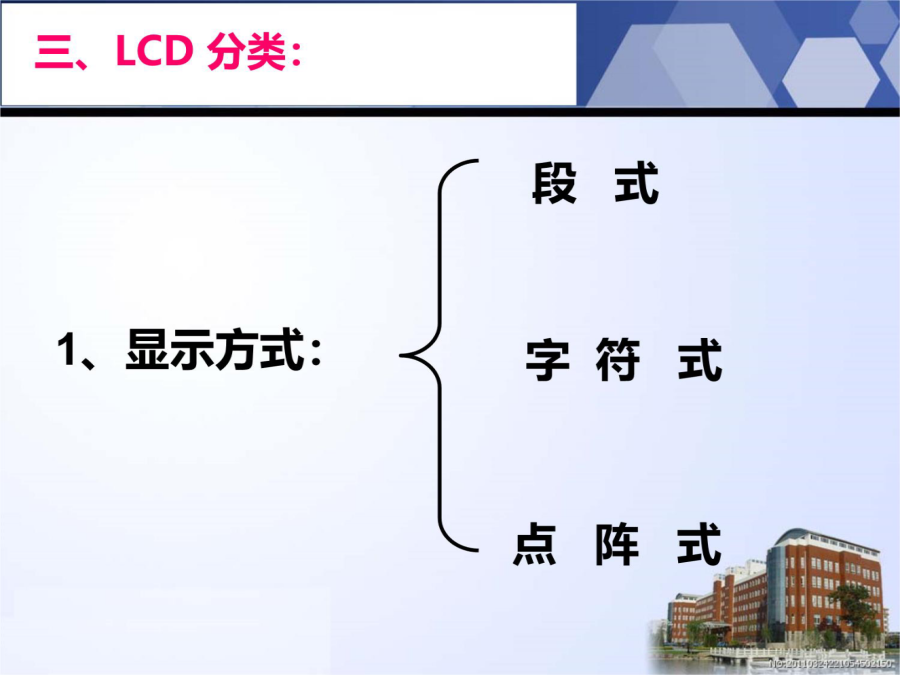

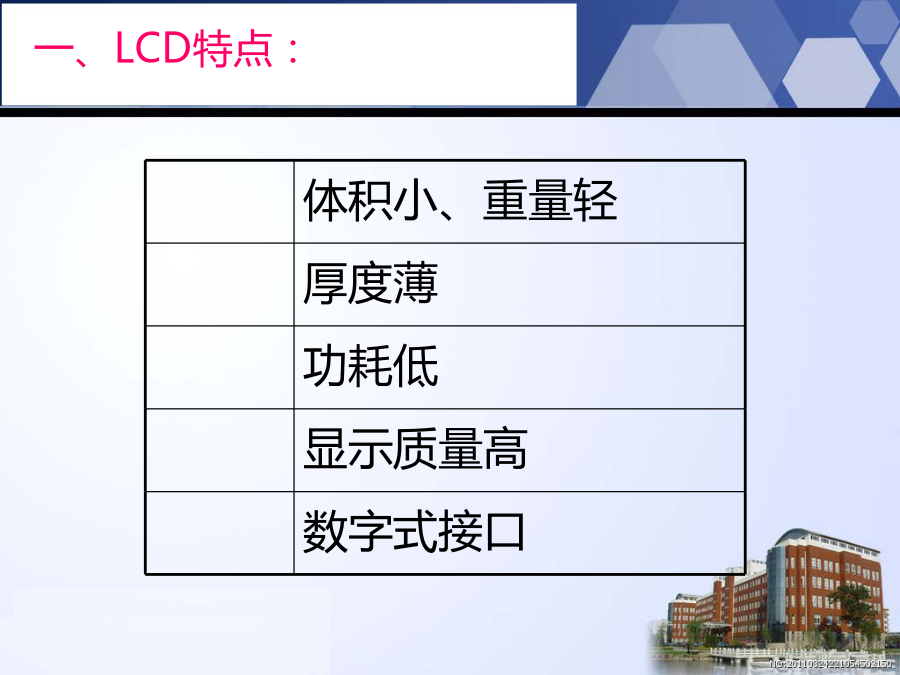

LiquidCrystalDisplay的简称。一、LCD特点：二、LCD工作原理：实例：2、字符式和点阵式：2、字符型Lcd固定每行显示多少个字符，每个字符显示的位置固定。1、段式一般没有专门的控制器，显示的东西都是相对固定的，一般把显示的内容直接开模做。有专门的多段码液晶驱动控制芯片。三、LCD分类：三、LCD分类：三、LCD分类：四、图形的显示原理：四、图形的显示原理：1例：当（000H)=FFH时，（015H)=FFH2、字符：输入法汉字编码：1汉字编码：第10-15区汉字编码：0机内码：B1A3H2、汉字机内码一个汉字占两个字节LCD显示汉字0x40,0x40,0x20,0x20,0x27,0xFE,0x84,0x04,0x40,0x38,0x01,0xC0,0x11,0x00,0x11,0xFC,64*128点阵=8192个点LCD应用及仿真本讲的主要内容：教学目标：一、1602字符型简介：1、1602字符型技术参数：3、指令说明：3、指令说明：①清屏指令：使DDRAM的内容全部被清除，屏幕光标回原位，地址计数器AC=0。运行时间(250KHz)：1.64ms。②归位指令：使光标和光标所在位的字符回原点(屏幕的左上角)。但DDRAM单元内容不变。地址计数器AC=0。运行时间(250KHz)：1.64ms。③输入方式设置。该指令设置光标、画面的移动方式。I/D=l：数据读写操作后，AC自动增1；I/D=0：数据读写操作后，AC自动减l；S=1：当数据写入DDRAM，显示将全部左移(I/D=1)或全部右移(I/D=0)，此时光标看上去未动，仅仅是显示内容移动，但从DDRAM中读取数据时，显示不移动；S＝0：显示不移动，光标左移(I/D=1)或右移(I/D=0)。④显示开关控制。该指令设置显示、光标及闪烁开、关。D：显示控制，D=1，开显示(DisplayON)，D=0，关显示(DisplayOFF)；C：光标控制，C=1，开光标显示，C=0，关光标显示；B：闪烁控制，B=1，光标所指的字符同光标一起以0.4s交变闪烁，B=0，不闪烁。运行时间(250KHz)：40µs。3、指令说明：⑥功能设置。该指令为工作方式设置命令(初始化命令)。对HD44780初始化时，需要设置数据接口位数DL(4位或8位)、显示行数N、点阵模式F(5×7或5×10)。DL：设置数据接口位数，DL=1，8位数据总线DB7～DB0；DL=0，4位数据总线DB7～DB4，而DB3～DB0不用，在此方式下数据操作需两次完成；N：设置显示行数，N=1，2行显示；N=0，1行显示。F：设置点阵模式，F=0，5×7点阵，F=1，5×10点阵。运行时间(250KHz)：40µs。3、指令说明：3、指令说明：⑨读忙标志BF和AC值，该指令读取BF及AC。BF为内部操作忙标志，BF=1，忙，BF=0，不忙。AC6～AC0为地址计数器AC的值。当BF=0时，送到DB6～DB0的数据(AC6～AC0)有效。⑩写数据到DDRAM或CGRAM，该指令根据最近设置的地址性质，将数据写入DDRAM或CGRAM中。实际上，数据被直接写入DR，再由内部操作写入地址指针所指的DDRAM或CGRAM。运行时间(250KHz)：4µs。11读DDRAM或CGRAM数据，该指令根据最近设置的地址性质，从DDRAM或CGRAM读数据到总线DB7～DB0上。运行时间(250KHz)：40µs。读操作时序：写操作时序：设计实例－－－例1：例1－硬件原理图：例1－程序流程图：二、1602点阵型简介：1、12864点阵型技术参数：设计实例－－－例2：例2－硬件原理图：例2－程序流程图：作业：拓展：考核项目
