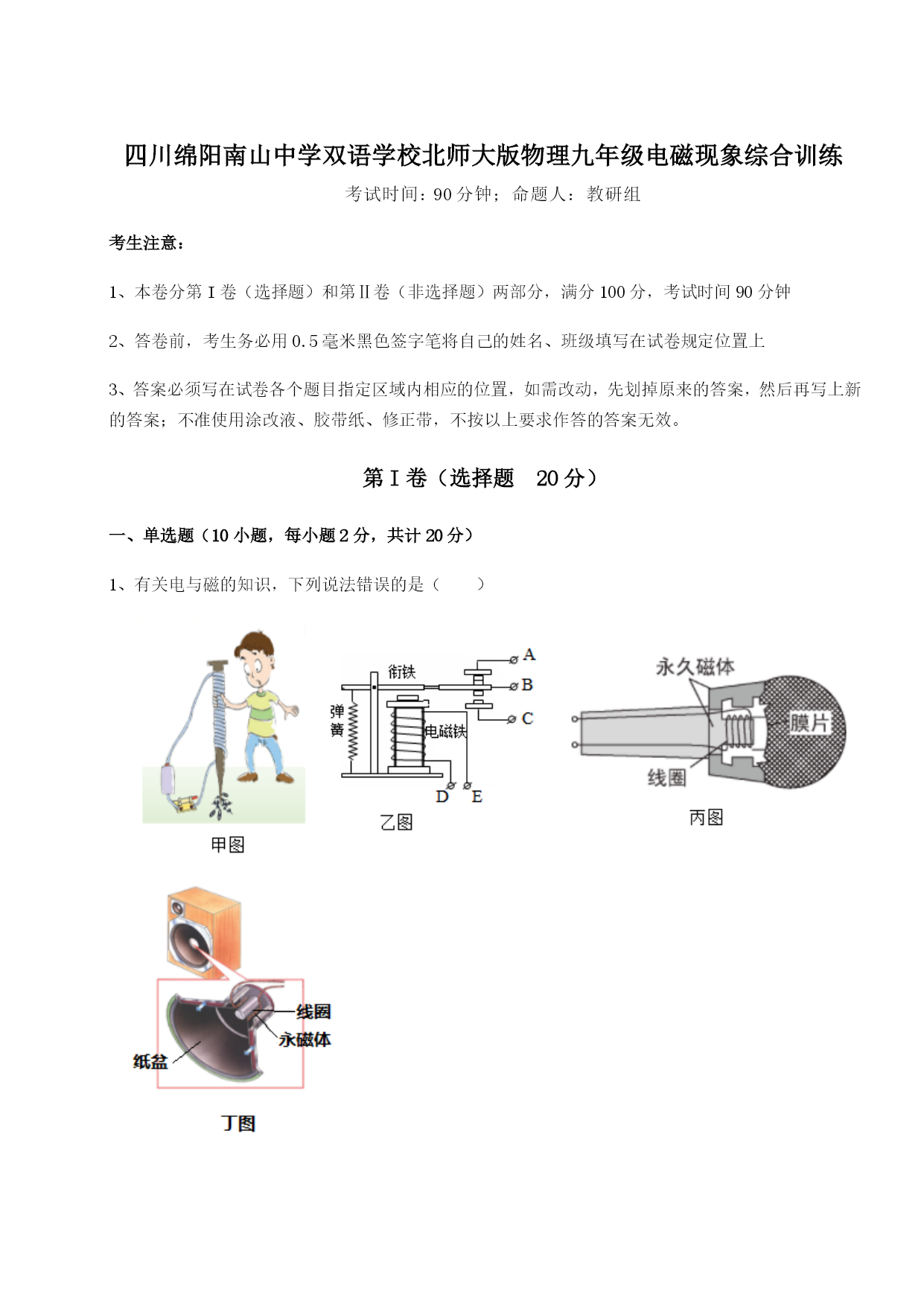

四川绵阳南山中学双语学校北师大版物理九年级电磁现象综合训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、有关电与磁的知识，下列说法错误的是（）A．甲图可以验证电磁铁磁性强弱与线圈匝数的关系B．乙图中的电磁继电器实质是利用电磁铁控制工作电路通断的开关C．丙图中麦克风的工作原理是电磁感应现象D．丁图为扬声器，工作时将机械能转化为电能，与电动机的原理相同2、下列作图，错误的是（）A．平面镜成像B．凸透镜对光线的作用C．静止在水平面上物体的受力D．磁体的磁场3、如图所示，下列实验仪器工作时，不是把电能转化为机械能的是（）A．电流表B．电压表C．发电机D．电动机4、关于磁场，下列说法正确的是（）A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合B．磁极间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体的S极发出，回到磁体N极5、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．小磁针发生偏转说明通电导线周围存在磁场B．移去小磁针后，通电导线周围磁场消失C．通电导线周围的磁场与条形磁体周围磁场相似D．通电导线周围的磁场方向与电流方向无关6、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．7、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（）A．导体中的负电荷在做定向移动时不一定产生磁场B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流D．指南针之所以指南北，是因为受到地磁场的原因8、关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（）A．B．C．D．9、要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都不改变D．增加切割磁感线的导线的长度10、如图所示的实验装置，下列说法正确的是（）A．该装置能将机械能转化为电能B．该装置可用来研究电流的磁效应C．该装置可用来研究电磁感应现象D．该装置研究的是电动机的工作原理第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。其中Rˊ是滑动变阻器，R是定值电阻，电源电压恒定不变，根据你所学的知识，你认为压力表实际上是一个表。当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）。2、磁场强弱处处相同的磁场叫做匀强磁场，磁场强度的单位是特斯拉，简称特，符号T。实验表明在匀强磁场中，当通电导体与磁场方向垂直时，电流所受的安培力F等于磁场强度B、电流I、导线长度L三者的乘积，即F=BIL。在磁场强度为0.5T的匀强磁场中，有一条与磁场方向垂直的通电导线，通过它的电流为5A，导线上长为40cm的一段所受的安培力F=N。将此导线从磁场中拿走，磁场强度（选填“变大”、“变小”或“不变”）。3、如图所示是某实验小组的同学进行电磁学实验的装置。（1）当开关S闭合后，可以观察到磁场中金属棒ab在导轨上向右运动，这说明磁场对导电体有。（2）若只对调电源正负极接线，金属棒ab会向左运动，这说明通电导体在磁场中受力的方向与有关。4、如图所示，是一款没有链条的混合动力电动自行车，骑行这种自行车时，骑手踩动脚踏板可以带动链接的发电机发电，这些电能可以存储在自行车的锂电池中，然后通过电动机驱动后轮是自行车前进，锂电池还可以为车灯供电。另外，由于鞍座设置在斜梁的拐臂上，因此重心低，骑起来非常平稳。请找出一个与前述情景相关的物理信息，并指出对应的物理知识。（不得与
