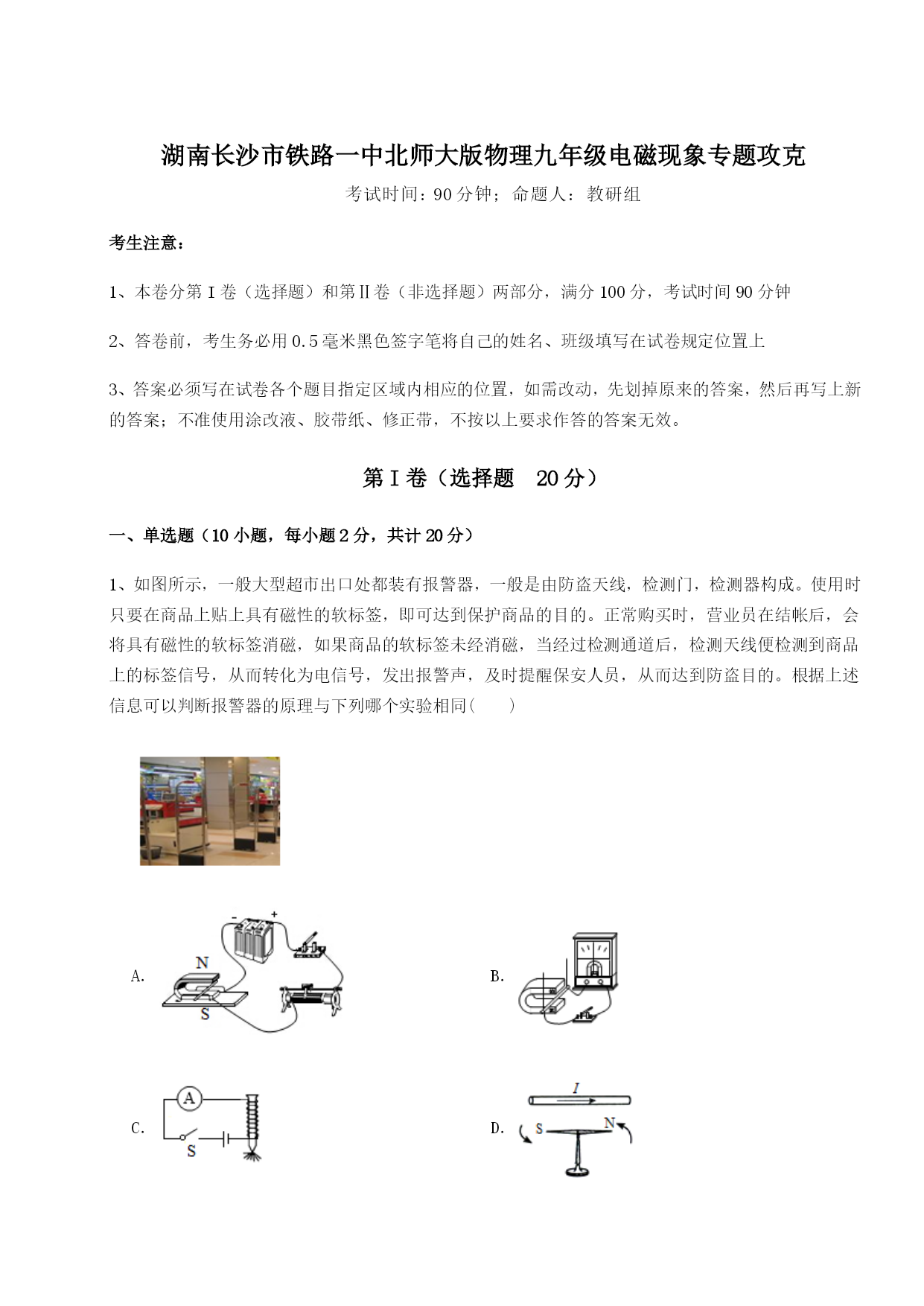

湖南长沙市铁路一中北师大版物理九年级电磁现象专题攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，一般大型超市出口处都装有报警器，一般是由防盗天线，检测门，检测器构成。使用时只要在商品上贴上具有磁性的软标签，即可达到保护商品的目的。正常购买时，营业员在结帐后，会将具有磁性的软标签消磁，如果商品的软标签未经消磁，当经过检测通道后，检测天线便检测到商品上的标签信号，从而转化为电信号，发出报警声，及时提醒保安人员，从而达到防盗目的。根据上述信息可以判断报警器的原理与下列哪个实验相同()A．B．C．D．2、下列作图，错误的是（）A．平面镜成像B．凸透镜对光线的作用C．静止在水平面上物体的受力D．磁体的磁场3、关于磁场，下列说法正确的是（）A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合B．磁极间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体的S极发出，回到磁体N极4、如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁5、一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）A．B．C．D．6、如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（）A．B．C．D．7、如图是探究“电磁感应现象”的实验装置。下列操作能使灵敏电流计指针发生偏转的是（）A．断开开关S，磁体、导体ab均保持不动B．闭合开关S，磁体不动，导体ab沿竖直方向上下运动C．闭合开关S，导体ab不动，磁体沿水平方向左右运动D．断开开关S，磁体不动，导体ab沿水平方向左右运动8、旱冰鞋的四个轮了会发光，原理是滑动的时候正在做切割磁感线运动。下列选项中和轮了发光的原理相同的是()A．①通电导线在磁场受到了力的作用B．②动圈式话筒C．③电磁继电器D．④奥斯特实验9、如图所示，小磁针静止在通电螺线管上方，则通电螺线管()A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极10、如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是一款能发电的魔方充电器，转动魔方时，它根据（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，将电能储存于魔方内。魔方的塑料外壳是（选填“导”或“绝缘”）体。魔方能通过USB接口给移动设备充电，给移动设备充电时，魔方相当于电路中的（选填“电源”或“用电器”）。2、如图所示是由美国哈佛大学4名在校生设计的一种发电足球。这种足球白天就是普通足球，夜间是一个清洁的电源装置。其工作原理是：将足球的动能转化为电能并收集起来，人们可以利用这部分电能为LED灯等低电压照明设备供电，也可以为手机充电，在比赛中使用这种足球15分钟所产生的电能足以使一盏LED灯工作3小时。这项发明既能让人们在白天得到充分的娱乐，也能使人们在太阳落山后使用上这种清洁的电力能源，可谓一举两得。请参照示例写出上述情景中所涉及的物理力学或电学方面的现象和对应的物理知识（不得与示例重复）。示例：物理现象：脚踢球时，足球飞起来；物理知识：力能改变物体的运动状态；物理现象；物理知识。3、如图所示，AB和CD是两根固定且平行的光滑金属轨道，符号“×”代表垂直金属导轨向下的磁场，现将铜棒EF和GH垂直静止放在导轨上，当拉动铜棒EF向左运动时，铜棒GH会跟着向左运动。若将磁场方向改为与原来相反，仍然向左拉动铜棒EF，则GH的运动方向（选填“向左”或“向右”），理由是。4、如图所示是研究通电导体在磁场中受力方向与哪些因素有关的实验。比较（a）、（b）两图可知通电导体在磁场中的受力方向跟有关，比较（a）（c）两图可知通电导体在磁场中的
