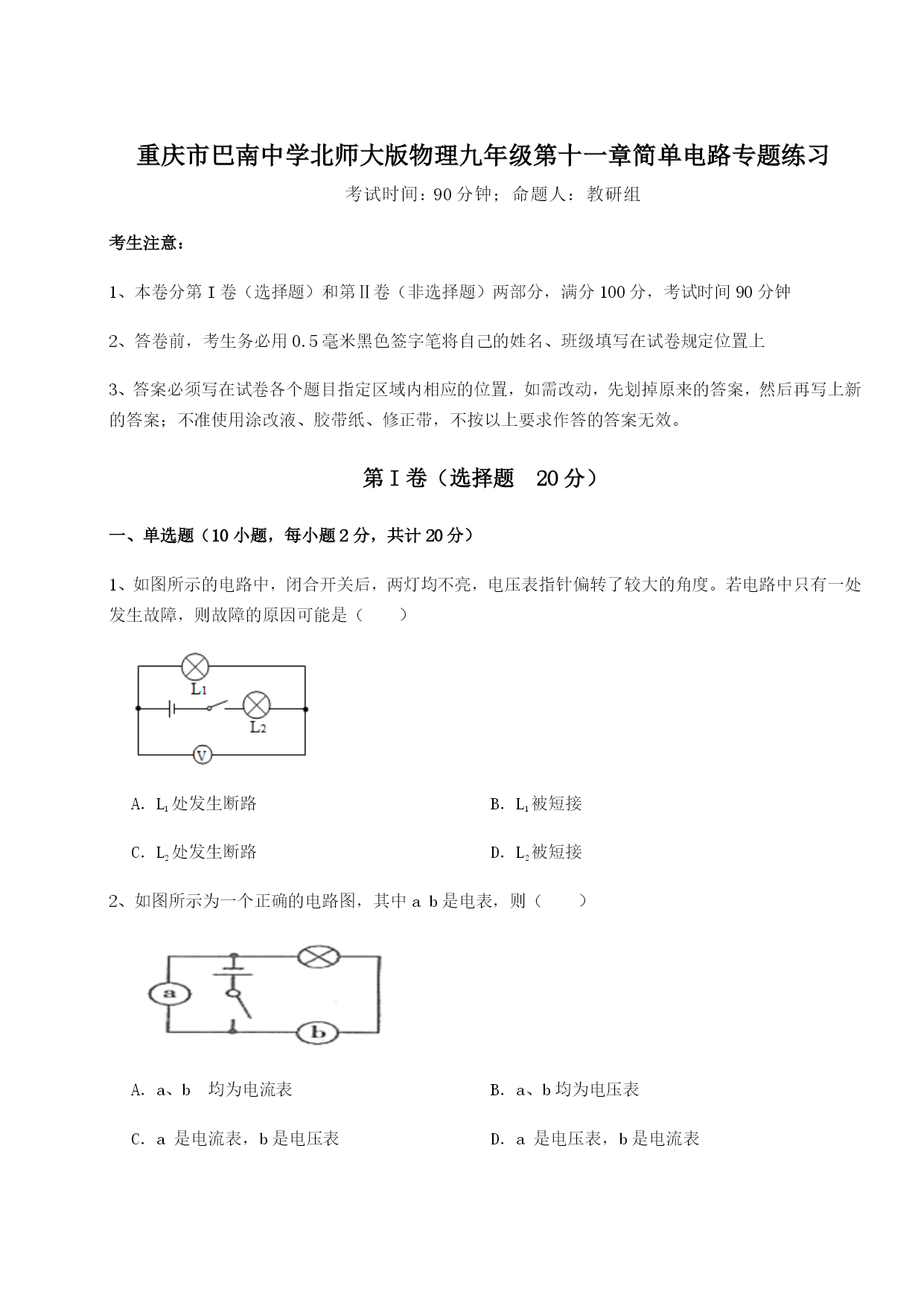

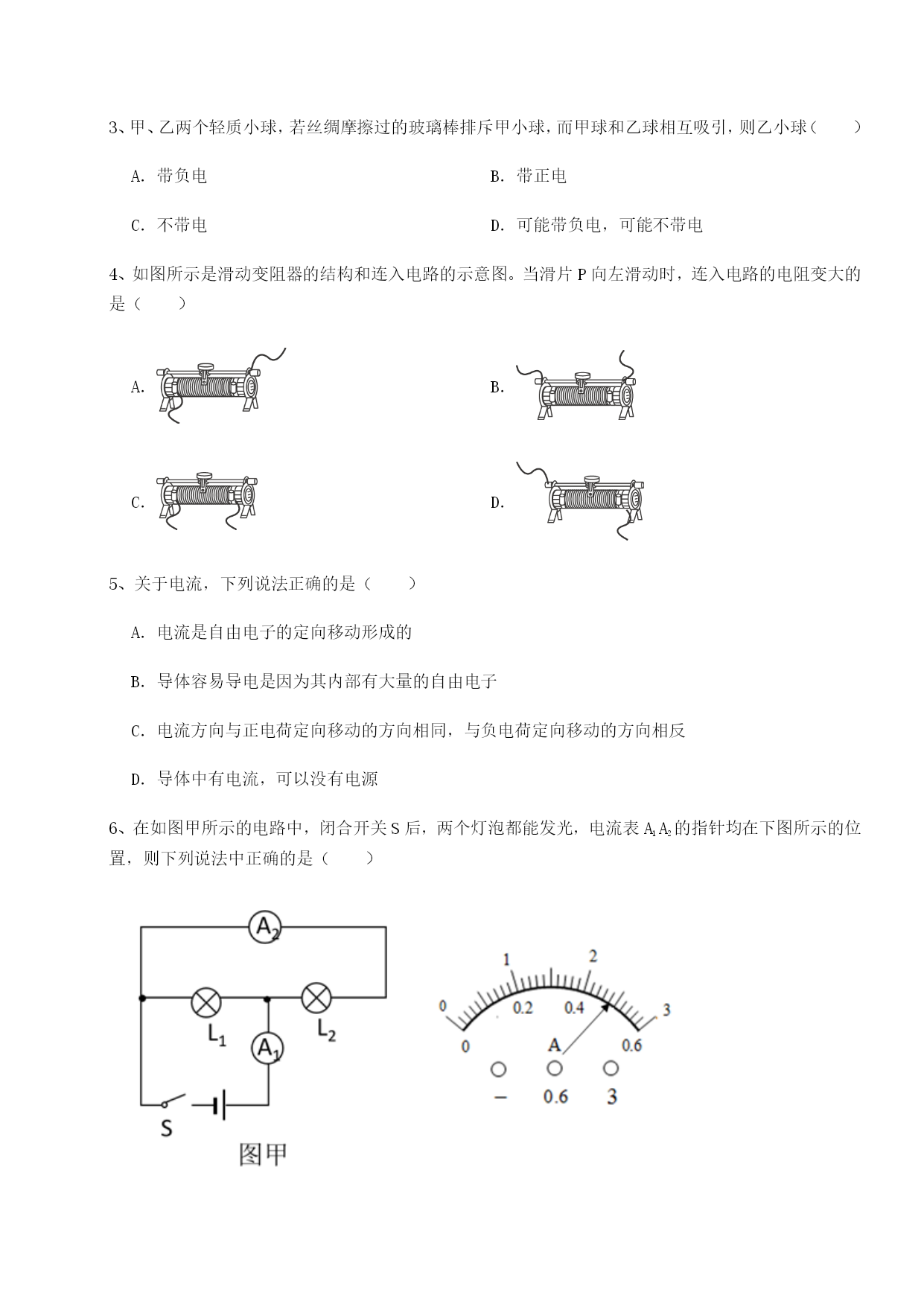

重庆市巴南中学北师大版物理九年级第十一章简单电路专题练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（）A．L1处发生断路B．L1被短接C．L2处发生断路D．L2被短接2、如图所示为一个正确的电路图，其中ab是电表，则（）A．a、b均为电流表B．a、b均为电压表C．a是电流表，b是电压表D．a是电压表，b是电流表3、甲、乙两个轻质小球，若丝绸摩擦过的玻璃棒排斥甲小球，而甲球和乙球相互吸引，则乙小球（）A．带负电B．带正电C．不带电D．可能带负电，可能不带电4、如图所示是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变大的是（）A．B．C．D．5、关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源6、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在下图所示的位置，则下列说法中正确的是（）A．电流表A2的示数2.4AB．通过灯L1的电流为1.92AC．通过灯L1的电流为0.48AD．电流表A1的示数是0.48A7、如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（）测试点a、ca、bb、c电压表示数有示数无示数有示数A．L1短路B．L2短路C．L1断路D．L2断路8、为了联系方便，在两个办公室各装了一只电铃，要使任何一方按开关都只能使对方的电铃发声，则如图所示的电路图中正确的是（）A．B．C．D．9、如图所示的电路中，三个灯泡并联的电路是（）A．B．C．D．10、如图所示，A、B、C、D四个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图，已知A球与用丝绸摩擦过的玻璃棒所带的电荷相同，那么D球带（）A．正电荷B．负电荷C．不带电D．以上三种都有可能第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某串彩灯串联着15只小灯泡，通过插头处电流是150mA，通过第15只灯泡的电流是mA。2、对人体安全电压是不高于V，家庭电路的电压是V，圣诞树上的小彩灯由20个串联后接入家庭电路，每个彩灯两端的电压是V。3、二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是(填“串联”或“并联”)；当开关S闭合后，L2(填“亮”或“不亮”)．4、如图用一段细铁丝和饮料吸管做成的静电实验，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，将一个泡沫小球靠近吸管一端，发现吸管自动靠近小球，这说明泡沫小球（选填“一定”或“不一定”）带电；把丝绸摩擦过的玻璃棒放在吸管一端的附近，观察到吸管被排斥，这说明：吸管带（选填“正”或“负”）电荷，用餐巾纸摩擦时，吸管（选填“失去”或“得到”）电子。5、物理课上，老师给同学们出示了一个有盖的木盒，先断开开关，后在盒盖上插入两只灯泡到灯座（导线的连接情况隐藏在盒内），如图所示。（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是。②根据上述现象，你（选填“能”或“不能”）断定这两只小灯泡是串联的。（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些，她认为这是因为L1比L2更靠近电源正极的缘故，在不增加其他器材的条件下，能证实小华的判断是否正确的做法是。6、如图的电路中，（1）当开关S1、S2都断开时，三盏灯的接法是（选填“并联”或“串联”）。（2）当开关S1、S2闭合时，正常发光的灯的接法是（选填“并联”或“串联“）。（3）当S1闭合、S2断开时，电灯（选填“L1”“L2”或“L3”）发光。7、如
